為您的應用選擇合適的電壓傳感器(也稱為電壓傳感器)可能很困難，因為它有多種配置。本指南將幫助您做出正確的選擇。

每個應用都有獨特的要求。要選擇正確的電壓傳感器，請收集以下關鍵標準，如表所示，并在下文進一步描述。

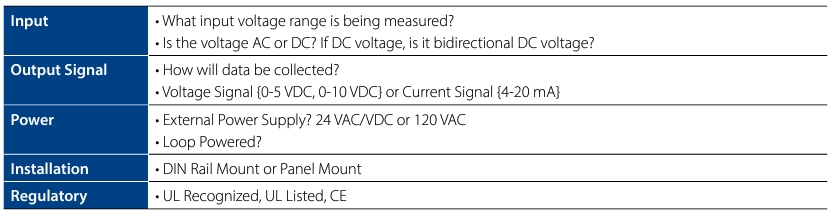

表 1. 選擇合適電壓傳感器的關鍵標準

輸入電壓信號

首先，必須了解有關被測電壓的一些事項，包括：

1. 預期的輸入電壓范圍是多少?

2. 供給的電壓是交流還是直流?

3. 如果是直流電(DC)，它是雙向的嗎?

4. 信號干凈還是嘈雜?

下面我們將進一步探討這些問題。

輸入電壓范圍

電壓傳感器設計用于測量特定的電壓輸入范圍。了解被監控的輸入范圍將縮小選擇范圍。下表顯示了常見輸入范圍的示例。盡管并非總是如此，但電壓通常從零開始并達到最大預期電壓。

監測電壓時，在“預期”電壓周圍設置一個保護帶很有用，可以測量現場可能發生的情況。例如，在測量 120 V 輸入電壓時，部署一個可以測量高達 150 V 的傳感器很有用，這樣當電壓超過 120 V 目標時就可以監測“過壓”情況。

輸入電壓類型

測量電壓時，了解電壓類型至關重要。電壓傳感器有多種設計，可針對特定輸入進行優化。有些設計僅用于測量交流電 (AC)，而另一些設計用于測量直流電 (DC) 輸入。更先進的設備可以測量交流 (VAC) 和直流 (VDC) 電壓。

如果輸入電壓是直流電 (DC)，電流是否始終為正，還是雙向的?例如，直流電機在施加正電流時可能朝一個方向旋轉，而在施加負電流時則朝相反方向旋轉。在這種情況下必須使用雙向電壓傳感器，因為許多傳感器僅測量從> 0 伏開始的電壓。

真有效值電壓與平均有效值電壓：輸入電壓是否“干凈”?

測量交流電壓時，了解源電壓的純凈程度至關重要。如果保證源電壓純凈，則可以使用“平均 RMS”或“真 RMS”電壓傳感器。但是，如果源電壓可能有噪聲(這在制造環境中很常見)，或者測量的電壓不是純正弦波(即方波、鋸齒波或可變頻率輸入)，則應使用真 RMS 電壓傳感器。在嘈雜的環境中，使用“平均 RMS”傳感器會產生錯誤讀數。

在這兩種情況下，輸出將是與 RMS 電壓輸入成比例的測量值，但“真 RMS”電壓傳感器將提供更準確的結果。

輸出信號類型

選擇輸出信號時，有兩個基于電壓的選項和一個基于電流的選項。

0-5 VDC 和 0-10 VDC 輸出型號提供與輸入電壓成比例的直流輸出“電壓”(VDC)。如果可以選擇，范圍更廣的 0-10 VDC 型號會優于 0-5 VDC 型號，因為 10 伏輸出范圍較大，可提供比 5 伏輸出范圍更高的分辨率測量。

根據電壓傳感器輸出到控制設備的電纜長度，您可能需要校準最大電壓，因為長電纜會導致電壓下降。這適用于使用“電壓”作為輸出信號的情況。

4-20 mA 輸出信號提供與輸入電壓成比例的直流“電流”輸出信號。當給出選擇時，設計偏好如下表所示：

表 3：輸出信號考慮因素

電源

電壓傳感器需要電源才能運行，電源可以是回路供電，也可以是外部電源。選擇既可用又方便的電源。

24 VDC 回路供電設備要求將 24 VDC 電源與輸出信號回路串聯供電。有時，輸出設備(例如 PLC)將在內部供電;否則，必須將 24 VDC 電源與輸出串聯。NK Technologies VTR 系列交流電壓傳感器使用回路供電的 24 VDC。

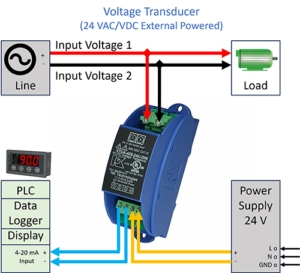

24 VAC/VDC 設備支持 24 VAC 或 24 VDC，并具有單獨的電源輸入連接，如下所示。

DIN 導軌或面板安裝選項

在配電板或控制面板內安裝電壓傳感器很常見。設計良好的電壓傳感器不僅支持直接用螺釘安裝到面板上，而且還支持直接連接到控制面板內的 DIN 導軌安裝座上。

DIN 導軌安裝

DIN 導軌是用于將組件安裝到設備柜架上的長金屬條。它們可以牢固地固定面板柜或框架內的斷路器、電源、傳感器、換能器和控制設備等組件。

NK Technologies 電壓傳感器外殼可輕松卡入常見的 35 毫米“頂帽”DIN 導軌(TS35 或 EN50022)。35 毫米指的是從邊緣到邊緣的導軌寬度。

電壓傳感器外殼有內置夾子，可卡在導軌上。要從 DIN 導軌上卸下傳感器，請將夾子從導軌上滑開以松開外殼。

面板安裝

傳感器外殼也可以通過使用兩個或四個安裝孔直接安裝到外殼上，然后用螺絲或螺栓將外殼直接固定在內部面板上。

UL/cUL 認證和 CE

選擇電壓傳感器時，具有 UL/cUL 認證的產品可幫助驗證其是否已通過外部實驗室的安全測試。所有 NK Technologies 電壓傳感器均帶有 CE 標志。
