在這篇文章中，小編將對運算放大器的相關內容和情況加以介紹以幫助大家增進對它的了解程度，和小編一起來閱讀以下內容吧。

一、運算放大器的工作原理

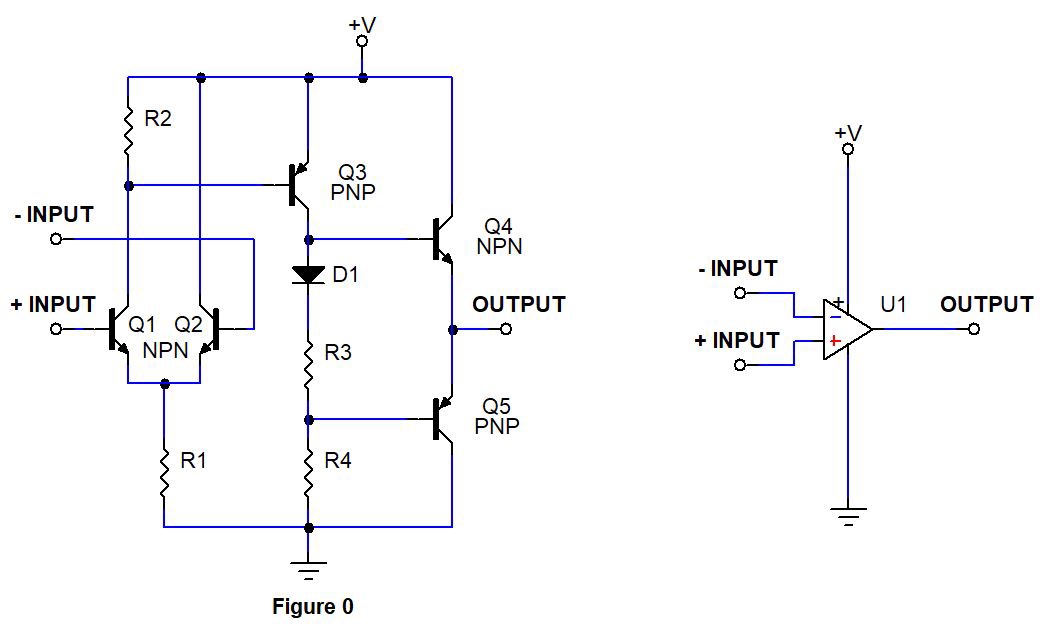

有幾件事是理解運算放大器及其工作的基本要素。圖0中的電路顯示了運算放大器的符號U1和運算放大器內部的簡化原理圖。運算放大器具有正極和負極電源連接。這從電源提供電源來操作此設備。

可根據應用使用單個或分離式電源。運算放大器具有三個信號端子：正信號輸入、負信號輸入和運算放大器信號輸出。運算放大器由晶體管組成的差分輸入級（Q1、Q2）、電平轉換器級Q3和輸出級（Q4、Q5）組成，如圖0所示。

當正電壓施加到+輸入作為Q1基極并且–輸入接地時，Q3將被激活（閱讀有關晶體管工作的信息以更好地了解這一點）。這允許電流從發射極流向Q3的集電極端子。因此，將在R3和R4上產生正電壓。該電壓激活Q4，輸出將顯示+V電壓電平。

另一方面，當施加正電壓時 – 輸入和 +輸入接地。Q3不會被激活，因此Q4將處于關斷狀態，但是Q5將打開，因為它是一個PNP晶體管，其基極的低邏輯激活它們?，F(xiàn)在，輸出引腳將呈現低電平狀態，Q5提供通過其發射極到集電極端子的電流灌電流路徑。

二、運算放大器的計算公式

1、基本增益計算公式：

運算放大器是一個高增益的放大器，它的放大倍數可以根據以下公式計算：

G=-(Rf/Rin)

其中，G為運算放大器的放大倍數，Rf為反饋電阻（連接輸出端和輸入端的電阻），Rin為輸入電阻（連接輸入端和地的電阻）。

2、輸入偏置電流計算公式：

運算放大器的輸入端存在一個非零的偏置電流，它的大小可以根據以下公式計算：

Ib=(Ib1+Ib2)/2

其中，Ib為輸入偏置電流，Ib1和Ib2分別為運算放大器兩個輸入端的偏置電流。

3、輸出電壓計算公式：

運算放大器的輸出電壓可以根據以下公式計算：

Vout=-(G*(V2-V1)+Vos)-Ib*Rin

其中，Vout為輸出電壓，G為運算放大器的放大倍數，V2和V1分別為輸入端的電壓，Vos為運算放大器的輸入偏置電壓，Ib為輸入偏置電流，Rin為輸入電阻。
