一、二極管是怎么起到限幅作用的？

二極管是最早誕生的半導體器件之一，其應用非常廣泛。特別是在各種電子電路中，利用二極管和電阻、電容、電感等元器件進行合理的連接，構成不同功能的電路，可以實現對交流電整流、對調制信號檢波、限幅和鉗位以及對電源電壓的穩壓等多種功能。

大多數二極管能作為限幅使用。也有象保護儀表用和高頻齊納管那樣的專用限幅二極管。為了使這些二極管具有特別強的限制尖銳振幅的作用，通常使用硅材料制造的二極管。也有這樣的組件出售：依據限制電壓需要，把若干個必要的整流二極管串聯起來形成一個整體。

限幅電路的作用是把輸出信號幅度限定在一定的范圍內，亦即當輸入電壓超過或低于某一參考值后，輸出電壓將被限制在某一電平（稱作限幅電平），且再不隨輸入電壓變化。

二極管可以用來起到限幅作用，其主要原理是利用二極管的導通特性來限制信號的幅值。

當二極管處于正向偏置時，二極管的正向電壓（Vf）小于其正向?qū)妷海╒on），此時二極管處于導通狀態。當信號電壓高于二極管的正向電壓時，二極管開始導通，使得電路中的電流流過二極管，從而限制信號電壓的幅值。

當二極管處于反向偏置時，二極管的反向電壓（Vr）小于其反向擊穿電壓（Vbr），此時二極管處于截止?fàn)顟B(tài)。當信號電壓低于二極管的反向電壓時，二極管不會導通，從而不會影響信號電壓的幅值。

因此，通過將兩個反向并聯的二極管組成限幅電路，當信號電壓高于正向?qū)妷夯虻陀诜聪驌舸╇妷簳r(shí)，其中一個二極管將開始導通，從而將信號電壓限制在一個較小的幅值范圍內。

二、二極管限幅電路

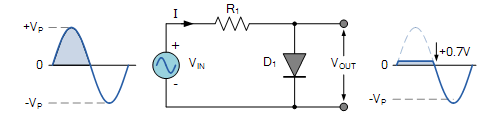

如下圖所示，當在正半周期，并且VIN大于等于0.7V，二極管正向?qū)ā４藭r(shí)，VOUT會被鉗位在0.7V上。

而當VIN小于0.7V時二極管是截止?fàn)顟B(tài)，在負半周期時相當于電流反向，二極管也是截至狀態，此時VOUT=VIN，VOUT波形跟隨VIN變化。

限輻電路示意圖

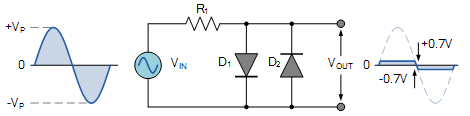

根據上面限輻電路的原理，可以設計如下雙向限輻電路。

雙向限輻電路示意圖

然而有時候0.7V電壓不能滿足要求，那么，怎么產生不同大小的限幅電壓？在電路中加入偏置電壓VBIAS，只有當VIN大于等于VBIAS時二極管才能導通。此時VOUT被鉗位，其值是0.7V+VBIAS，如下圖所示。

偏壓限幅電路示意圖
