一、CMOS的接口電路問題處理

(1)CMOS電路與運放連接。當和運放連接時，若運放采用雙電源，CMOS采用的是獨立的另一組電源。若運放使用單電源，且與CMOS使用的電源一樣，則可直接相連。

(2)CMOS與TTL等其它電路的連接。在電路中常遇到TTL電路和CMOS電路混合使用的情況，由于這些電路相互之間的電源電壓和輸入、輸出電平及負載能力等參數不同，因此他們之間的連接必須通過電平轉換或電流轉換電路，使前級器件的輸出的邏輯電平滿足后級器件對輸入電平的要求，并不得對器件造成損壞。邏輯器件的接口電路主要應注意電平匹配和輸出能力兩個問題，并與器件的電源電壓結合起來考慮。下面分兩種情況來說明：

(A)TTL到CMOS的連接。用TTL電路去驅動CMOS電路時，由于CMOS電路是電壓驅動器件，所需電流小，因此電流驅動能力不會有問題，主要是電壓驅動能力問題，TTL電路輸出高電平的最小值為2.4V，而CMOS電路的輸入高電平一般高于3.5V，這就使二者的邏輯電平不能兼容。為此可在TTL的輸出端與電源之間接一個電阻R(上拉電阻)可將TTL的電平提高到3.5V以上。

(B)CMOS到TTL的連接。CMOS電路輸出邏輯電平與TTL電路的輸入電平可以兼容，但CMOS電路的驅動電流較小，不能夠直接驅動TTL電路。為此可采用CMOS/TTL專用接口電路，如CMOS緩沖器CC4049等，經緩沖器之后的高電平輸出電流能滿足TTL電路的要求，低電平輸出電流可達4mA。實現CMOS電路與TTL電路的連接。 需說明的時，CMOS與TTL電路的接口電路形式多種多樣，實用中應根據具體情況進行選擇。

二、CMOS電路SCR閂鎖

在使用模擬CMOS電路時，最安全的做法是確保沒有超過電源電壓的模擬或數字電壓施加到器件上，并且電源電壓在額定范圍內。盡管如此，實施承受過壓保護也是有必要的。如果理解了問題的機制，保護措施在大多數情況下都會是行之有效的。   圖1是一個典型CMOS輸出開關單元的電路圖及截面圖。從不同單元和區域之間的連接關系中，我們可以畫出一個等效二極管電路圖(圖2)。如果在S端或D端的模擬輸人電壓超過電源電壓。

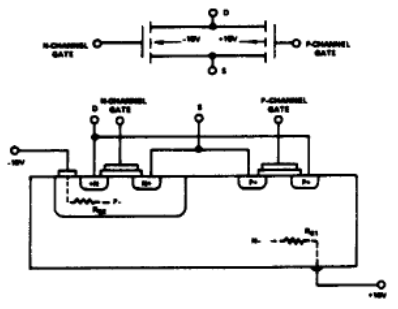

圖1：典型CMOS輸出開關單元的電路圖及截面圖

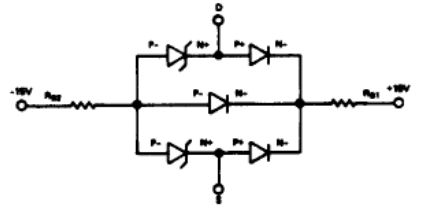

圖2：等效二極管電路圖

由不同二極管結產生的寄生晶體管就會處于正向偏置模式。這些寄生的NPN和PNP晶體管形成如圖3所示的SCR(可控硅整流器)電路。

圖3. CMOS開關中的寄生晶體管益淪應

過壓能引起過大的電流和金屬化問題。通常，運算放大器的輸出作為S端或D端的電壓源，因此電流不能大于運算放大器直流輸出電流的限值。然而，瞬態感應電流仍有可能破壞CMOS器件；因此，有必要進行保護。   圖4舉例說明了通過在電源供電引腳串聯二極管(比如1N459)防止寄生晶體管導通的方法。如果S端或D端電壓高于電源電壓時，CR1和/或CR2反向偏置，基極驅動電路不能使晶體管導通。每個CMOS器件都應該有一對獨立的二極管對其進行保護。盡管這個方法很有效，但它不是萬無一失的。如果開關的一端連接到一個負電位(例如一個充電電容)，并且另一端電壓超過VDD，則盡管有保護二極管。

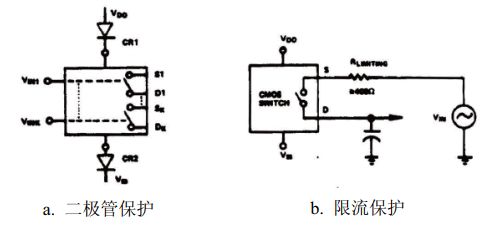

圖4：電路保護方案

在Q2的一個發射極的雪崩二極管足夠提供基極驅動使Q2導通。對于這種情況，必須要有一個與電容串聯的限流電源或者電阻。   如果在S端或D端有瞬時過壓，那么由電壓源供電的端口處的串聯電阻的建議值為300至400Ω(圖4b)。
