一、?開關式穩壓電源

?開關式穩壓電源是一種利用開關電源技術進行電能轉換的電源設備。? 它通常由輸入端、輸出端、功率開關、變壓器、整流器、濾波器、保護電路和控制電路等多個組成部分構成。與傳統的線性穩壓電源相比，開關式穩壓電源具有體積小、效率高、適應范圍廣等優點，因此在現代電子設備中得到了廣泛的應用。

“開關型穩壓電源”與“串聯調整型穩壓電源”相比，高效節能；適應市電變化能力強；輸出電壓可調范圍寬；一只開關管可方便地獲得多組電壓等級不同的電源；體積小，重量輕等諸多優點，而被廣泛地得到采用。

（1）功耗小，效率高；

（2）體積小，重量輕；

（3）穩壓范圍寬；

（4）濾波的效率大為提高，使濾波電容的容量和體積大為減少；

（5）電路形式靈活多樣。

開關穩壓電源的缺點是存在較為嚴重的開關干擾。開關穩壓電源中，功率調整開關晶體管工作在狀態，它產生的交流電壓和電流通過電路中的其他元器件產生尖峰干擾和庇振干擾，這些干擾如果不采取一定的措施進行抑制、消除和屏蔽，就會嚴重地影響整機的正常工作。此外由于開關穩壓電源振蕩器沒有工頻變壓器的隔離，這些干擾就會串入工頻電網，使附近的其他電子儀器、設備和家用電器受到嚴重的干擾。

二、開關式穩壓電源的基本工作原理

開關式穩壓電源接控制方式分為調寬式和調頻式兩種，在實際的應用中，調寬式使用得較多，在目前開發和使用的開關電源集成電路中，絕大多數也為脈寬調制型。因此下面就主要介紹調寬式開關穩壓電源。調寬式開關穩壓電源的基本原理可參見下圖。

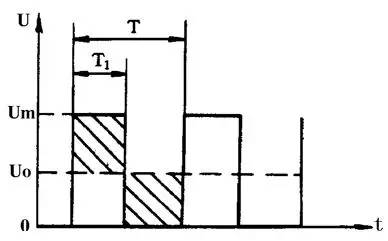

對于單極性矩形脈沖來說，其直流平均電壓Uo取決于矩形脈沖的寬度，脈沖越寬，其直流平均電壓值就越高。直流平均電壓Ｕ?？捎晒接嬎?，即Uo=Um×T1/T式中Um為矩形脈沖最大電壓值；T為矩形脈沖周期；T1為矩形脈沖寬度。從上式可以看出，當Um與T不變時，直流平均電壓Uo將與脈沖寬度T1成正比。這樣，只要我們設法使脈沖寬度隨穩壓電源輸出電壓的增高而變窄，就可以達到穩定電壓的目的。
