以下內容中，小編將對全波整流電路的相關內容進行著重介紹和闡述，希望本文能幫您增進對全波整流電路的了解，和小編一起來看看吧。

一、全波整流電路

由于半波整流電路的效率較低，于是人們很自然的想到將電源的負半周也利用起來，這樣就有了全波整流電路。全波整流電路圖見圖4。相對半波整流電路，全波整流電路多用了一個整流二極管D2，變壓器B1的次級也增加了一個中心抽頭。這個電路實質上是將兩個半波整流電路組合到一起。在0～π期間B1次級上端為正下端為負，D1正向?qū)ǎ娫措妷杭拥絉1上，R1兩端的電壓上端為正下端為負，其波形如圖5所示，其電流流向如圖6所示;在π～2π期間B1次級上端為負下端為正，D2正向?qū)?，電源電壓加到R1上，R1兩端的電壓還是上端為正下端為負，其波形如圖5所示，其電流流向如圖7所示。在2π～3π、3π～4π等后續周期中重復上述過程，這樣電源正負兩個半周的電壓經過D1、D2整流后分別加到R1兩端，R1上得到的電壓總是上正下負，其波形如圖5所示。

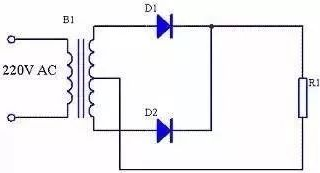

圖4全波整流電路圖

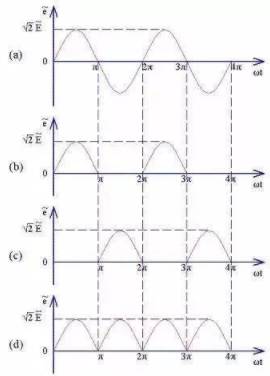

圖5全波整流波形圖

圖6全波整流電路電流流向圖

圖7全波整流電路電流流向圖

設B1次級電壓為E，理想狀態下負載R1兩端的電壓可用下面的公式求出：

整流二極管D1和D2承受的反向峰值電壓為：

全波整流電路每個整流二極管上流過的電流只是負載電流的一半，比半波整流小一倍。

二、區別比較-工作原理與電路結構

1、半波整流電路

半波整流電路是整流電路中最簡單的一種形式。它利用二極管的單向?qū)щ娦裕辉试S交流輸入信號的正半周期（或負半周期）通過，而另一半周期則被截止。因此，半波整流電路的輸出是一個脈動的直流電壓，其中包含了與輸入頻率相同的基頻分量和一個直流分量。

半波整流電路的結構相對簡單，通常只需要一個二極管和一個負載電阻即可構成。這種電路的優點是成本低、結構簡單，但由于只利用了交流輸入信號的一半周期，其能量利用率較低，輸出電壓的脈動較大。

2、全波整流電路

全波整流電路則能夠充分利用交流輸入信號的正負兩個半周期。它通常使用至少兩個二極管（或其他形式的整流器件）組成橋式整流電路，使得無論輸入信號是正半周還是負半周，都能通過并轉換為單向的直流電。

全波整流電路的結構相對復雜一些，但由于其能夠充分利用交流輸入信號的全部能量，因此具有更高的能量利用率和更平滑的輸出電壓波形。此外，全波整流電路還可以通過添加濾波電容來進一步平滑輸出電壓，得到更加純凈的直流電。

上述所有信息便是小編這次為大家推薦的有關全波整流電路的內容，希望大家能夠喜歡，想了解更多有關它的信息或者其它內容，請關注我們網站哦。
