一直以來，倍壓整流電路都是大家的關注焦點之一。因此針對大家的興趣點所在，小編將為大家?guī)?lái)倍壓整流電路的相關介紹，詳細內容請看下文。

一、倍壓整流電路的工作原理

倍壓整流電路的工作原理可總結為以下幾個步驟：

1. 變壓器：倍壓整流電路中的變壓器包括一個初級線圈和一個次級線圈。交流電源通過初級線圈，使得變壓器產生變壓作用。次級線圈上的繞組關系決定了輸出電壓的倍數。

2. 整流元件：在倍壓整流電路中，常見的整流元件有二極管和晶閘管。整流元件的作用是將交流信號轉換為單方向的脈沖信號。- 二極管整流：二極管是一種具有單向?qū)щ娦缘脑?，將電流只能從正極流向負極。在正弦波的上半周期，二極管正向?qū)?，將正半周期的信?hào)帶到輸出端；在下半個周期，二極管被反向偏置，截?cái)嗔素?fù)半周期的信號。這樣就實現了單向?qū)щ?，將交流信?hào)轉換為脈沖信號。- 晶閘管整流：晶閘管相較于二極管具有控制性能，它可以通過控制電壓來控制導通與關斷。晶閘管整流又分為單相控制和三相控制，具有更高的效率和精度，但晶閘管的復雜性和成本也相應較高。

3. 濾波電容：經過整流后，輸出信號還包含著一些脈動成分。為了使輸出信號更加平滑，需要通過濾波電容將這些脈動成分濾除。濾波電容呈現出低阻抗的特性，可以有效地去除交流信號的成分，使得輸出電壓更加穩定。

4. 負載：倍壓整流電路的輸出通過負載連接到電流消耗器上。負載可以是電阻、電容等元件，用來消耗電流和應用輸出電壓。

二、倍壓整流電路電路圖

以往文章中介紹的三種整流電路輸出電壓都小于輸入交流電壓的有效值，如果需要輸出電壓大于輸入交流電壓有效值時可以采用倍壓電路，見圖12。由圖13可知，在電源的正半周，變壓器B1次級上端為正下端為負，D1導通，D2截止，C1通過D1充電，充電后C1兩端電壓接近B1次級電壓峰值，方向?yàn)樽蠖苏叶素?fù);由圖14可知，在電源的負半周，變壓器B1次級上端為負下端為正，D1截止，D2導通，C2通過D1充電，充電后C2兩端電壓接近C1兩端電壓與B1次級電壓峰值之和，方向?yàn)橄露苏隙素?fù)。由于負載R1與C1并聯，當R1足夠大時，R1兩端的電壓即為接近2倍B1次級電壓。

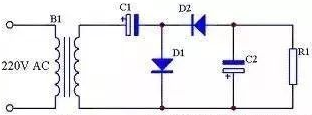

圖12二倍壓整流電路圖

圖13二倍壓整流電流流向圖

圖14二倍壓整流電流流向圖

二倍壓整流電路還有另外一種形式的畫法，見圖15，其原理與圖12完全一致，只是表現形式不一樣。

圖15二倍壓整流電路圖(另一種形式)

二倍壓電路還可以很容易的擴展為n倍壓電路，具體電路見圖16。

圖16 n倍壓整流電路圖

經由小編的介紹，不知道你對倍壓整流電路是否充滿了興趣？如果你想對它有更多的了解，不妨嘗試在我們的網站里進行搜索哦。
