0引言

東源供電局轄區內35 kv變電所投入使用年限較長,線路積塵老化情況較為嚴重,變電前瞻性設計不足,變電系統超負荷問題明顯。為進一步增強變電運行效益,提升用戶用電質量,2023年東源供電局就35 kv變電所運行中的關鍵問題,設計年度20 kv及以下支線技改修理方案,以《廣東電網規劃技術導則》《電力建設安全工作規程》《10 kv及以下架空配電線路設計技術規程》等為依據,展開10 kv架空線路的整改和優化,關鍵內容如下。

1 前期工作準備

1.1 前期勘察

東源供電局轄區內35 kv葉吉變電站和35 kv康禾變電站運行環境較為復雜,投入使用年限較長,其中:

1)10 kv葉潭丙線706黃沙分支線絕緣保護裝置老化問題嚴重,桿塔不穩固現象明顯。

2)10 kv康禾下線704環網支線可能出現兩點接地造成的保護誤動。

1.2改造方案

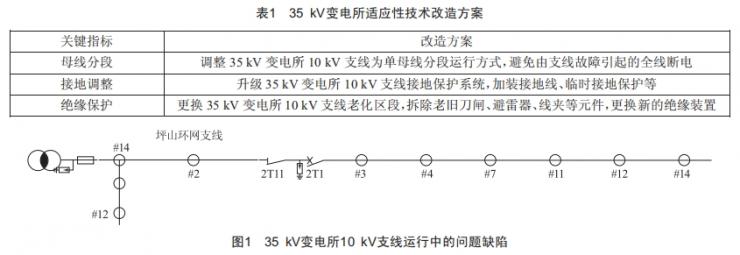

本項目對35 kv葉吉變電站和35 kv康禾變電站進行適應性改造,主要涉及母線分段改造、接地調整和絕緣保護升級三個方面^[1],如表1所示。

1.3 調度計劃

1)停電線路:35 kv葉吉變電站10 kv葉潭丙線706黃沙分支線#2桿2T1開關至35kv康禾變電站10 kv康禾下線704環網支線#7桿7T1開關。

2)帶電線路:35 kv葉吉變電站10 kv葉潭丙線706黃沙分支線#2桿2T11刀閘架空線路側保留帶電,如圖1所示;35 kv康禾變電站10 kv康禾下線704環網支線#7桿7T11刀閘架空線路側保留帶電。

2 技術方案

2.1 分段改造

本次35 kv變電所適應性技術改造采用分段作業方式,在不停電改造原理基礎上,分步進行35 kv 葉吉站和35 kv康禾站的保護升級^[2]:

1)35 kv葉吉變電站10 kv葉潭丙線706黃沙分支線#2桿斷開2T1開關,拉開2T11刀閘,拉開2T12刀閘。

2)35 kv康禾變電站10 kv康禾下線704環網支線#7桿斷開7T1開關,拉開7T11刀閘,拉開7T12刀閘。

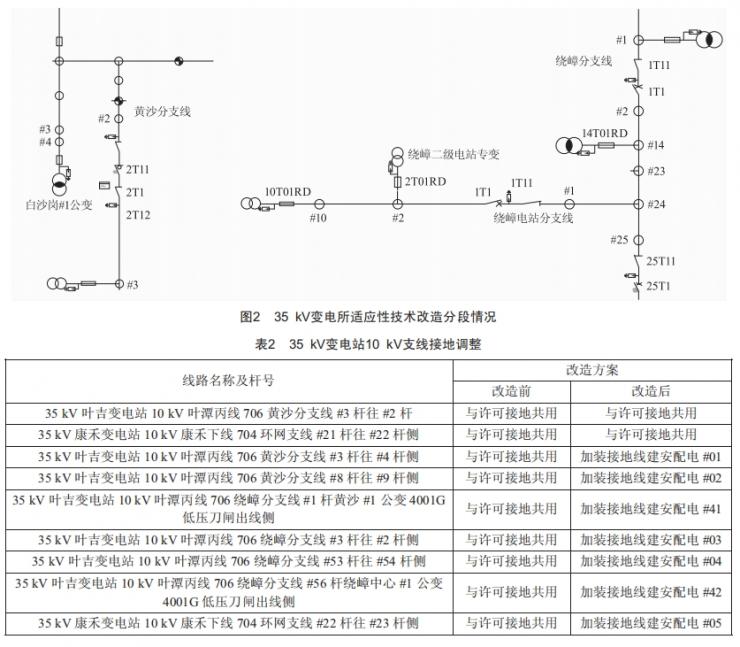

3)35 kv葉吉變電站10 kv葉潭丙線706繞嶂電站分支線#1桿斷開1T1開關,拉開1T11刀閘,如圖2所示。

2.2 接地調整

2.2.1新裝接地線

35 kv變電站10 kv支線設計過程中存在明顯的接地不合理問題。10 kv葉潭丙線706黃沙分支線(#3桿至#4桿,#8桿至#9桿)、10 kv葉潭丙線706繞嶂分支線(#1桿至#3桿,#53桿至#54桿)和10 kv康禾下線704環網支線(#22桿至#23桿)缺乏接地保護裝置,過載運行時風險較大,應新加裝接地線并編號,如表2所示。

2.2.2臨時接地保護

35 kv變電站直接進行接線改造容易出現短路事故,造成人員傷亡^[3]。因此,不停電作業前應在10 kv 葉潭丙線706黃沙分支線、繞嶂電站分支線和10 kv 康禾下線704環網支線分別加裝1組臨時接地線,即:

1)在35 kv葉吉變電站10 kv葉潭丙線706黃沙分支線#3桿往#2桿側裝設10 kv臨時接地線1組;

2)在35 kv康禾變電站10 kv康禾下線704環網支線#21桿往#22桿側裝設10 kv臨時接地線1組;

3)在35 kv葉吉變電站10 kv葉潭丙線706繞嶂電站分支線#1桿1T11刀閘架空線路側裝設10 kv臨時接地線1組。

2.3 線路優化

本次改造過程中,35 kv變電站10 kv支線老化情況較為嚴重,部分線路設計不合理現象明顯,在處理過程中應按作業計劃逐線調整或更換^[4]。

2.3.1繞嶂支線施工

1)35 kv葉吉變電站10 kv葉潭丙線706繞嶂分支線#1桿更換高壓刀閘、避雷器及引線、跳線線夾,拆除放電間隙;

2)35 kv葉吉變電站10 kv葉潭丙線706繞嶂分支線#1桿至#2桿更換絕緣導線、直線桿改耐張桿;

3)35 kv葉吉變電站10 kv葉潭丙線706繞嶂分支線#1桿黃沙#1公變加裝高壓刀閘,更換避雷器、跌落式熔斷器及引線、低壓刀閘、變壓器至低壓刀閘段導線;

4)35 kv葉吉變電站10 kv葉潭丙線706繞嶂分支線#1桿黃沙#1公變T接至黃沙分支線#15桿;

5)35 kv葉吉變電站10 kv葉潭丙線706繞嶂分支線#1桿1T1開關二次線路短接;

6)拆除35 kv葉吉變電站10kv葉潭丙線706繞嶂分支線#1桿黃沙#1公變跌落式熔斷器上引線;

7)35 kv葉吉變電站10 kv葉潭丙線706繞嶂分支線#55桿至#56桿調整導線弧垂,#55桿直線桿改耐張桿。

2.3.2黃沙支線施工

1)35 kv葉吉變電站10 kv葉潭丙線706黃沙分支線#15桿至繞嶂分支線#1桿更換絕緣導線、直線桿改耐張桿、扶正電桿及加裝拉線;

2)35 kv葉吉變電站10 kv葉潭丙線706黃沙分支線#9桿至#10桿更換絕緣導線、直線桿改耐張桿;

3)拆除35 kv葉吉變電站10 kv葉潭丙線706黃沙分支線#3桿3T01RD跌落式熔斷器上引線。

2.3.3706環網支線施工

35 kv葉吉變電站10 kv葉潭丙線706環網支線#22桿更換高壓刀閘及避雷器、22T1開關二次線路短接。

3風險管控

3.1桿塔作業保護

在分段接線改造、老化區段檢修及掛接地線、接地裝置時,應先注意核對線路名稱和工作地點桿塔號是否正確,檢查桿塔是否牢固、登高工具是否完好等。確定無問題后,再使用有后備保護繩的雙背帶式或全身式安全帶進行登高防護,安全帶和保護繩應分掛在桿塔不同部位的牢固構件上。當后備保護繩超過3 m時,應加裝緩沖器,后備保護繩不應對接使用。

3.2 帶電作業保護

在進入帶電作業區域時,檢修人員必須正確佩戴安全帽、穿工作服;按指定范圍進行工作,嚴禁超出工作范圍工作或觸及與工作無關的設備;與帶電設備保持足夠的安全距離,控制在1 m以上;使用合格的工器具,必要時應配置帶電保護和接地保護等。

尤其是在35 kv葉吉變電站10 kv葉潭丙線706黃沙分支線#2桿2T11刀閘架空線路側保留帶電和35 kv康禾變電站10 kv康禾下線704環網支線#7桿7T11刀閘架空線路側保留帶電區段,人員需配置帶電檢測裝置,穿帶電作業服,避免由誤觸誤碰引起的人員傷亡。

3.3 現場標識設置

在工作區域四周裝設臨時遮攔,遮欄上掛“止步,高壓危險”“注意,有帶電設備,高危險區域”標識牌,停電作業區外全部區域視為帶電區域,任何人不得在帶電區域開展工作。

在辦理工作許可手續前,施工人員不得進入工作現場,不得進入遮欄內和觸及設備。在辦理工作許可手續后,施工負責人必須始終在工作現場認真履行監護職責。當工作地點分散、監護有困難時,要增設專職監護人,及時制止違章作業行為。

3.4 工器具管理

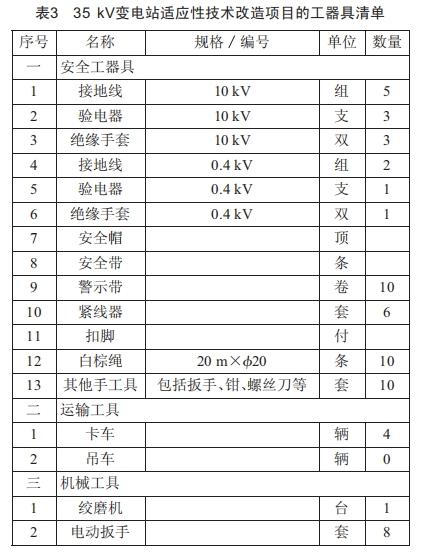

本次施工過程中涉及的設備、工具、材料較為復雜,在現場管理過程中應按照工器具清單(表3)進行檢查,確定是否存在遺漏。若存在遺漏,應及時到場進行查找,若已收裝,應對工器具完好性進行二次檢查,確定無問題后方可入庫。

4 總結

35 kv變電站適應性技術改造過程中應針對線路老化問題、饋線保護不足問題、繼電保護缺陷等進行合理優化和整改,針對用戶逐年增長的用電需求,不斷進行擴容規劃和增容改造^[5]。尤其是在施工內容 設置時,應結合環境、線路和設備情況,進行系統性和針對性調整及優化,使線路性能更加滿足新時期用戶需求,為35 kv變電站安全穩定運行奠定堅實基礎。

[參考文獻]

[1]李傳瑾.35kV銀燒Ⅲ/Ⅳ線適應性技術改造[J].電世界,2022,63(4):29-32.

[2]毛瑞強.萬榮縣110kV變電站改造設計及實現[J].通信電源技術,2023,40(9):63-65.

[3]李佳林.220kV變電站電氣一次改造技術方案研究[J].電器工業,2023(2):52-55.

[4]魏永生.變電站35kV刀閘閉鎖回路改造設計與實踐[J].商情,2013(8):289.

[5] 胡文華,王偉穎,陳波,等.黃渡500kV變電站增容改造實施方案[J].電力勘測設計,2022(11):33-40.
