0引言

連接器及組件廣泛應用于航空、航天等各個領域,是系統與系統之間聯系的紐帶,在工作過程中常常會經受各種振動,這就要求其中的連接器在振動條件下均能正常工作,特別是不能發生瞬斷,因?yàn)檫B接器的瞬斷有可能導致整個系統的失效^[1]。

連接器及組件在實際進行隨機振動試驗時,需要通過夾具固定在振動臺上。夾具作為振動臺與試驗件的連接部件,其力學傳遞特性對振動試驗至關重要。如果夾具設計不合理,可能使試驗件受到的振動環境失真,造成“欠試驗”或“過試驗”,導致對真實結果的誤判。因此,夾具的設計是否合理對于振動試驗至關重要^[2]。

1 動力學模型

隨機振動是指結構在不確定性載荷作用下的響應。多自由度系統在隨機載荷作用下的動力學方程如下:

式中: [M]、[C]、[K]分別為系統的質量矩陣、阻尼

矩陣和剛度矩陣;X“、X‘、X分別為單元節點的加速度、速度、位移;F(t)為激勵。

夾具的模態分析中通常不考慮阻尼影響,且激勵為0,因此動力學方程可以轉化為特性方程:

式中:w_i為振動頻率;φ_i為模態,即與固有頻率對應的振型。

2夾具設計與仿真優化

2.1 夾具設計要求

夾具設計需滿足以下基本原則:第一,夾具的固有頻率應盡可能高,夾具的1階固有頻率應大于試驗件1階固有頻率的3倍以上;第二,夾具與試驗件各安裝接口處響應要一致,以確保振動輸入的均勻性;第三,盡量使試驗件與夾具組裝后的重心低,從而保證夾具的穩定性和可靠性;第四,具有穩定的機械性能;第五,加工的簡易性與經濟性。

2.2 夾具材料選擇

目前比較常用的夾具材料有鋁材、鋼材、鎂材等,通常夾具固有頻率越高,其性能越好。夾具固有頻率計算公式如下:

式中:?為固有頻率;k為夾具剛度;m為夾具質量。

由式(3)可知,為提高固有頻率?應盡可能減輕夾具質量m,同時增大夾具剛度k。

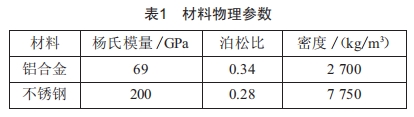

綜合考慮材料特性和應用環境,將鋁合金6061T6選為夾具制作材料,螺釘?shù)染o固件材料為316L不銹鋼。材料主要物理參數如表1所示。

2.3 夾具初步設計及仿真分析

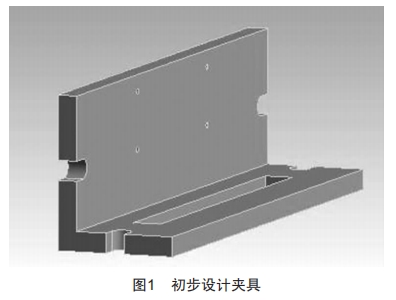

由于連接器及組件一般需要進行三個方向的振動試驗,同時考慮夾具加工簡易性與經濟性要求,初步設計夾具如圖1所示。夾具呈L型結構,底部通過緊固螺釘與振動臺鎖緊,保證夾具與振動臺之間進行有效穩定的連接,豎直方向在安裝高度開四顆螺釘孔,用于連接試驗件。

2.3.1模態分析

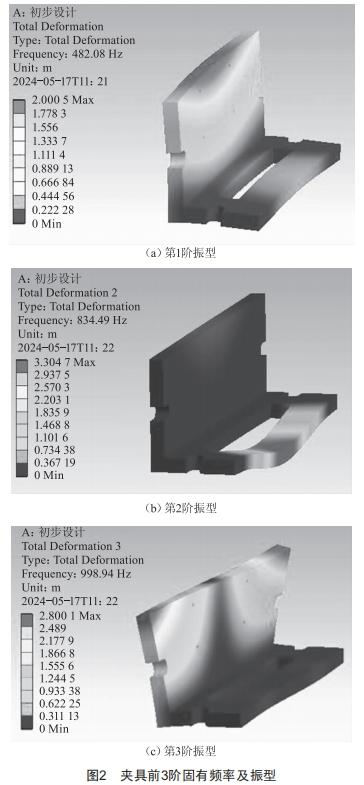

在進行隨機振動分析前,需要進行模態分析。通過仿真,夾具前3階固有頻率分別為482.08、834.49、998.94 Hz。第1階振型為豎直向水平共振,位置偏高,是由于重心偏高;第2階振型為底部垂直向共振;第3階振型為豎直向水平扭轉共振,如圖2所示。

2.3.2隨機振動分析

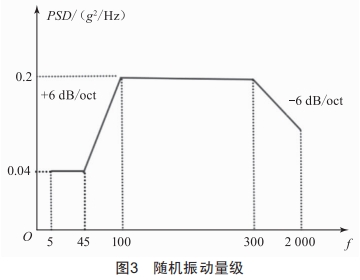

隨機振動試驗量級如圖3所示,加速度均方根值為9.9g。設置整體阻尼比為5%,取敏感方向垂直方向進行隨機振動仿真。

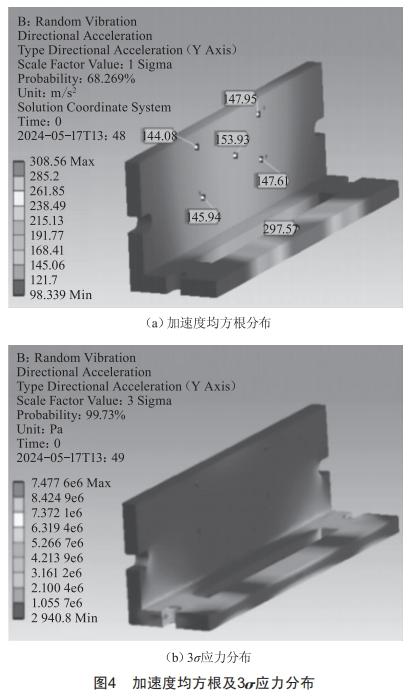

通過仿真,得出垂直方向加速度均方根響應及3σ應力分布如圖4所示,從圖中可以看出,四顆螺釘孔處加速度均方根值最大約為154 m/s²,較輸入值99m/s²約有1.5倍放大;最大應力值約為9.5 Mpa,遠小于材料屈服強度,材料強度沒有問題。

綜合夾具的模態和隨機振動仿真,得出初步設計的夾具固有頻率明顯偏低,螺釘孔位置加速度均方根值有1.5倍放大,存在“過試驗”,需對該夾具進行改進。

2.4 夾具改進設計及仿真分析

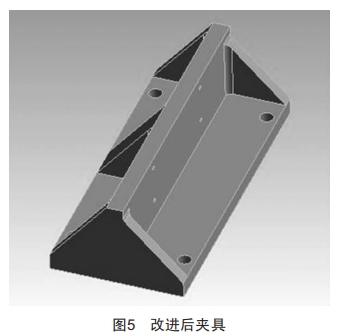

由于初步設計的夾具存在“過試驗”,因此對原夾具進行改進。經分析,原夾具不合格主要是其重心偏高造成的。為降低夾具的重心,將夾具改為倒T型結構,并把底部挖空位置填上,增強夾具與振動臺之間的穩定性。螺釘孔另一側及夾具外側加上加強筋,不僅能降低夾具的重心,還能大幅提高夾具的剛度。改進后夾具如圖5所示。

2.4.1模態分析

模態分析邊界條件設置與前面保持一致。通過仿真,夾具前3階固有頻率分別為2480.8、3072.6、5 017.5 Hz,基頻由原來的482.08 Hz提高到2 480.8 Hz,改進效果比較明顯。第1階振型為豎直向水平共振,第2階振型為底部垂直向共振,第3階振型為豎直向水平扭轉共振,如圖6所示。

2.4.2隨機振動分析

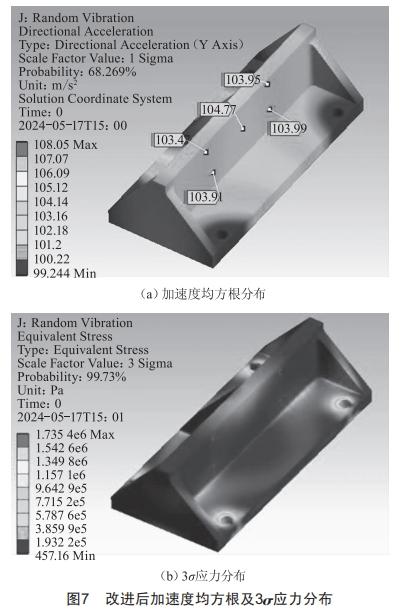

改進夾具隨機振動分析,量級、設置與前面保持一致。通過仿真,得出垂直方向加速度均方根響應及3σ應力分布如圖7所示,從圖中可以看出,四顆螺釘處加速度均方根值最大約為104m/s²,較輸入值99m/s²基本沒有放大;最大應力值約為1.7 Mpa,遠小于材料屈服強度,材料強度沒有問題。

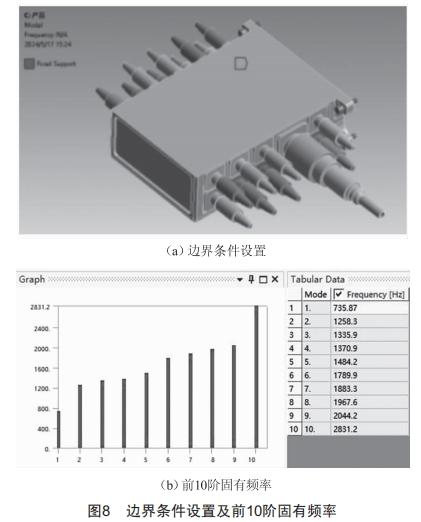

由于要求夾具的1階固有頻率應大于試驗件1階固有頻率的3倍以上,現單獨對試驗件進行模態固有頻率分析,邊界條件為固定試驗件對應的四顆螺釘,得到試驗件前10階固有頻率如圖8所示,可以看出試 驗件1階頻率為735.87 Hz。

綜合改進后夾具的模態和隨機振動仿真,得出改進后夾具的1階頻率2 480.8 Hz大于試驗件1階頻率735.87 Hz的3倍以上,且四顆螺釘處加速度均方根值最大約為104 m/s²,較輸入值99 m/s²基本沒有放大,不存在“欠試驗”或“過試驗”,改進后夾具滿足設計要求。

3連接器及組件仿真與試驗

連接器及組件安裝在夾具上進行隨機振動仿真,主要分析J599連接器的加速度均方根值大小,判斷連接器是否發生瞬斷,邊界條件設置、隨機振動載荷與前面分析保持一致。通過仿真,得到連接器及組件加速度均方根值分布如圖9所示,四顆螺釘處加速度均方根值約為105 m/s²,與前面改進夾具分析基本一致,說明此夾具能夠保持較好的穩定性與可靠性。J599連接器上加速度均方根值最大約為147 m/s2,小于連接器的許用值290 m/s2,連接器不會發生瞬斷。

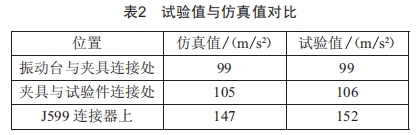

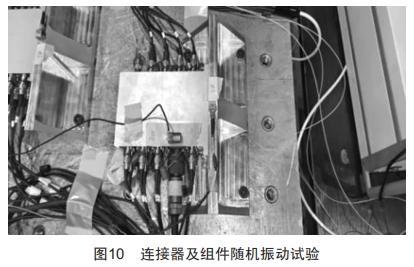

對改進夾具進行加工,安裝上試驗件后在振動臺上進行隨機振動試驗,如圖10所示。在振動臺與夾具連接處、夾具與試驗件連接處、J599連接器上同時安置3個監測點,得到各個位置處的加速度均方根值如表2所示。

從表2可以看出,振動臺與夾具連接處、夾具與試驗件連接處仿真與試驗值基本一致。J599連接器上仿真值較試驗值偏小,原因是仿真模型的簡化及連接器尾部線纜產生的誤差。仿真誤差在5%以內,可以滿足設計需求。

4結論

本文先對初步設計的連接器及組件夾具在ANSYS仿真平臺上進行模態及隨機振動仿真,得出初步設計的夾具基頻較低且四個螺釘孔安裝位置加速度均方根值有1.5倍放大,不滿足設計需求。通過更改結構、降低重心、增加加強筋等措施對夾具進行改進,并對改進后的夾具再次進行仿真,仿真結果顯示,改進后的夾具設計合理,實現了其基頻大于試驗件3倍的目標,且四個螺釘孔安裝位置加速度均方根值基本沒有放大。最后對連接器及組件進行了仿真與試驗對比,試驗結果驗證了仿真的正確性。應用ANSYS對連接器及組件的夾具進行模態及隨機振動仿真,可以有效分析夾具設計的合理性，并能在設計不合理時進行改進,減少夾具加工與試驗時間,此方法對其他產品的夾具設計也有較高的參考價值。

[參考文獻]

[1]楊?yuàn)^為.航天用電連接器的接觸可靠性研究[J].上海航 天,2000(6):43—48.

[2]姜節勝,高躍飛,顧松年.環境振動試驗技術的若干新進展[J].機械強度,2005,27(3):307—311.
