在電源供應領域，開關電源的紋波控制是提高設備性能的關鍵。本文將帶領讀者了解開關電源紋波測量的一系列步驟，以保障電源的穩定輸出。

一、準備工作

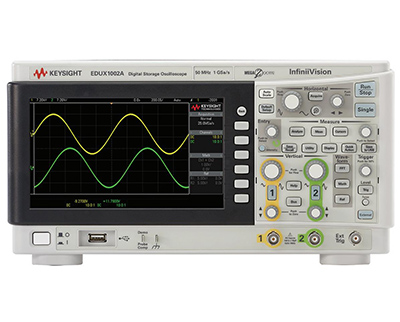

測量開關電源的紋波需要用到示波器和電子負載，示波器用來觀察紋波波形，電子負載用于模擬各種負載條件。

在選擇示波器探頭時，要根據開關電源的輸出電壓和電流范圍選擇合適的阻抗和帶寬。為確保測試準確性，測試之前需要對示波器進行校準。同時，根據被測開關電源的電壓、電流、功率等來選擇合適的電子負載，避免測試過程中負載損壞。

二、測量開關電源紋波

1. 連接示波器、開關電源和負載。

連接示波器探頭和開關電源的輸出端，將電子負載連接在開關電源的輸出端和地線之間。

2. 調整測試設備

根據開關電源的額定輸出電流和電壓，選擇適當?shù)呢?fù)載電阻值;然后根據待測電源的輸出電壓范圍和開關頻率設置示波器的電壓量程和時基，選擇合適的觸發方式，確保能夠觀察到待測開關電源輸出的紋波。

3. 測量輸出紋波

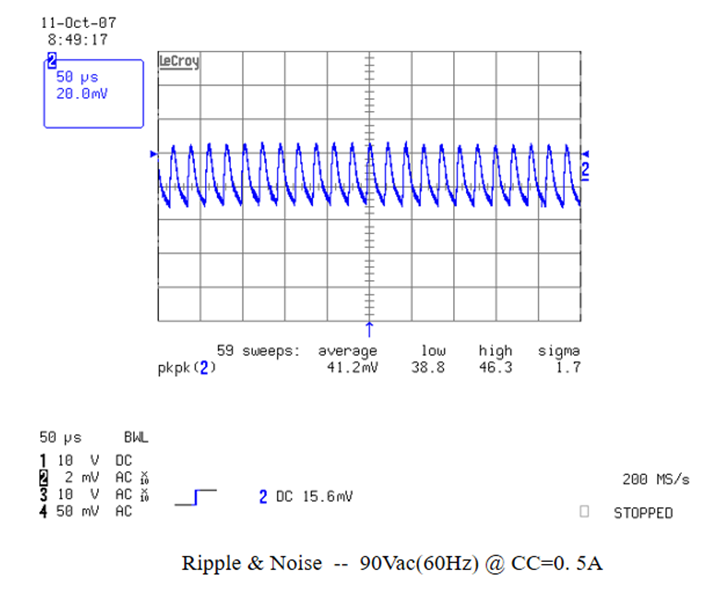

打開電源，開始測試，觀察示波器上顯示的波形。

4. 分析紋波

通過測量波形的峰峰值，測量紋波幅度，即紋波大小，判斷紋波是否符合電源設計要求。如果超過規定范圍，則需要采取措施來降低紋波。

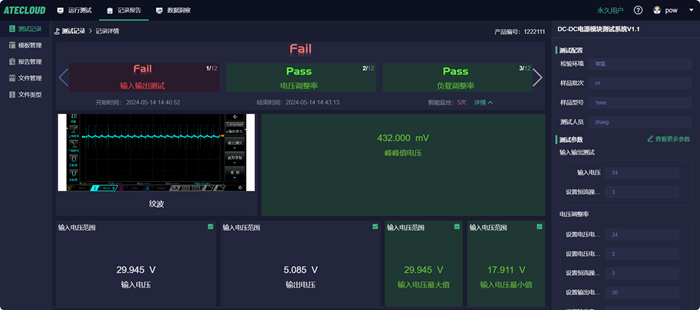

測量開關電源輸出紋波重要的是在于觀察波形和分析紋波，開關電源ate自動測試系統能夠抓取示波器波形并截圖，計算紋波大小，自動判斷紋波是否合格。更重要的是，電源測試軟件具備數據分析功能，能夠從多維度分析開關電源性能指標，包括輸出紋波，節省了人工處理和分析數據的成本，提升開關電源性能評估的效率。

精確測量開關電源紋波是提升電源性能的重要手段。隨著測量技術的不斷進步，更多優質電源產品將得到保障，為電子設備的穩定運行保駕護航。
