數字射頻存儲器(Digital Radio Frequency Memory，DRFM)可實現射頻信號存儲及轉發的功能，在干擾應用中，DRFM對接收到的信號進行高速采樣、存儲、干擾調制處理和復制，實現干擾技術的靈活性。

數字射頻存儲器(DRFM)

我們知道，為欺騙雷達的干擾機需要產生與雷達信號非常相似的干擾信號。然而，隨著雷達技術的不斷進步，雷達能發出很多種波形，這使得通過模擬一種或幾種對方雷達信號的欺騙性干擾變得越來越困難。

從技術上講，即使雷達只發出不同頻率的脈沖信號，干擾機也很難在短時間內合成虛假的雷達回波，更不用說雷達可能會在脈沖間隔的基礎上改變其脈沖寬度、脈沖重復間隔(RPI)及頻率了。

目前，有一種解決此問題的方法，即采集截獲接收機接收到的有用雷達脈沖，將它們存儲在存儲器中，并在必要時重新生成這些脈沖。數字射頻存儲器(DRFM)就是為此目的而開發的。

早在1975年就已經出現了DRFM，目前其已成為電子干擾的標配。DRFM的基本思想很簡單：首先，它將接收到的射頻信號下變頻到較低頻率，然后使用高速模數轉換器對得到的低頻信號進行采樣。

對信號進行下變頻的原理與之前介紹的超外差接收機的工作原理相同。如果采樣率高且接收機帶寬足夠?qū)?，則可以獲得接收雷達脈沖的高保真副本并將其存儲在存儲器中。

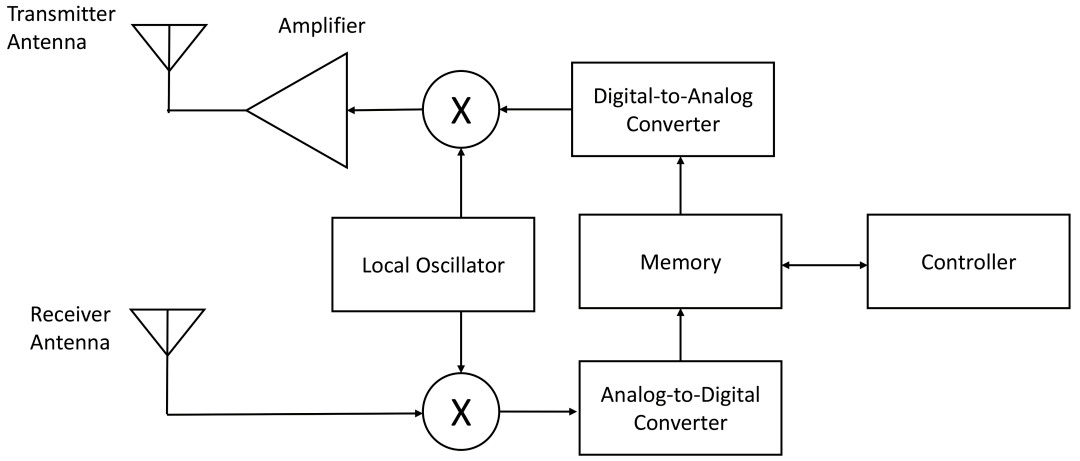

實施欺騙性干擾時，DRFM可以重新生成或修改存儲在存儲器中的雷達脈沖，然后將這些脈沖上變頻(與下變頻原理相同：即將信號乘以本地振蕩器產生的信號)為射頻信號進行發送。如圖所示DRFM的簡易示意圖。

DRFM能夠存儲一系列具有不同脈沖寬度和PRI的雷達脈沖，從而使其具有干擾脈沖捷變的雷達的能力。隨著數字器件的飛速發展，DRFM將會更加通用，并且在很長一段時間內將是電子戰領域不可或缺的設備。

DRFM技術的出現，提高了新一代電子對抗設備的能力，可干擾脈壓(PC)雷達、脈沖多普勒(PD)雷達、合成孔徑雷達(SAR)等現代雷達提供了有力的手段。

基于DRFM的雷達干擾系統是一種集欺騙、遮蓋、干擾于一身的電子對抗技術，只要對保存的敵方雷達信號實時樣本進行對應的干擾調制，達到遮蓋真實目標信號、破壞雷達對真實目標的檢測(遮蓋性干擾)，甚至以假亂真“制作”大量、逼真的假目標信號(欺騙性干擾)的目的。

雷達信號處理是根據目標回波信號的特性，盡可能濾除一切干擾，在噪聲和雜波干擾信號背景中提取目標信息的過程。DRFM則是一種盡可能利用雷達目標回波信號和回波信息產生的原理，生成干擾信號、特別是假目標欺騙干擾信號的雷達干擾技術。

現代雷達技術的迅速發展，雷達的抗干擾性能越來越強。與早期的雷達相比，現代雷達擁有良好的匹配接收和相干信號處理技術，在各種復雜的雜波和人為的噪聲干擾環境下，仍然能夠具有良好的目標檢測、識別和跟蹤能力。

早期對雷達的欺騙干擾方式是將偵收到的波形進行短延時或加以一定的幅、相調制后轉發出去以誤導敵方的跟蹤設備，隨著相干雷達以及其他新技術的迅速發展，如果在延時和幅、相調制過程中破壞了信號的相干性，則很容易被相干雷達所識別、所抑制。

DRFM及其技術的發展改進，能夠適應多變，快變和復雜的時頻調制的威脅信號環境，能夠保持干擾信號和被干擾的雷達信號之間的相干性，具有過去的其他手段無法比擬的良好的干擾效果。

基于DRFM的電子干擾技術不是一個單獨的技術領域，它是數字技術的發展與對抗新體制和新技術雷達的需求相結合而發展起來的一種電子戰技術措施。基于DRFM的電子干擾技術也不是一項孤立的技術，它涉及到雷達對抗理論和電子學領域的許多技術，大體上可分為軟、硬件兩方面。

硬件方面的相關技術有：高速模數轉換技術、高速大容量數字存儲技術、數模轉換技術、數字幅相調制技術、數字頻率源技術、低噪聲大動態偵察接收技術、系統的收發隔離技術、單片微波集成電路技術、超高速集成技術、微處理器和微計算機技術等。

軟件方面的相關技術有：新的高速采樣理論、雷達信號分選、識別等人工智能理論、適應于多目標和復雜環境的偵察與干擾的方法與策略等。

各種新體制雷達的出現促使雷達干擾技術也在不斷發展，尤其是大時寬、大帶寬的脈壓信號對DRFM的存儲和復制能力提出了嚴峻的考驗。對于大時寬的脈壓信號，DRFM在存儲時必須考慮收發隔離的問題，而大帶寬的脈壓信號則要求DRFM的瞬時帶寬必須達到極大的寬度。
