有源電路和無源元件中的非線性會增加諧波和非諧波失真。

這個系列研究了相互調制,兩個頻率應用于一個非線性系統的過程導致系統產生的頻率等于輸入頻率的和與差。在第一部分 和?第2部里面,我們研究了互相調制的有用的應用,例如載波的調制和被調制載波的向上和向下轉換。我們得出結論?第三部分 通過研究互調失真(IMD)-在應該是線性的系統中不需要的頻率分量的出現。特別是,我們要求微軟的EXERL圖表功能繪制一個基礎余弦波,它引入了非諧波頻率分量。

什么將是一個現實世界中不受歡迎的IMD的例子?

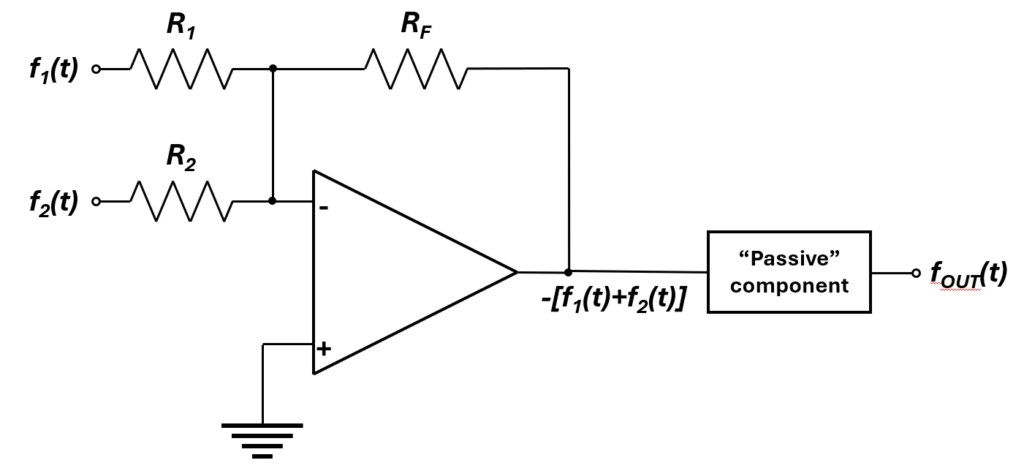

首先考慮線性放大器 圖1 .如果三個電阻是相等的,那么放大器的輸出電壓是輸入電壓和的負的(稍后我們將討論無源元件)。

圖1如果三個電阻相等,放大器的輸出電壓是輸入電壓的負和。

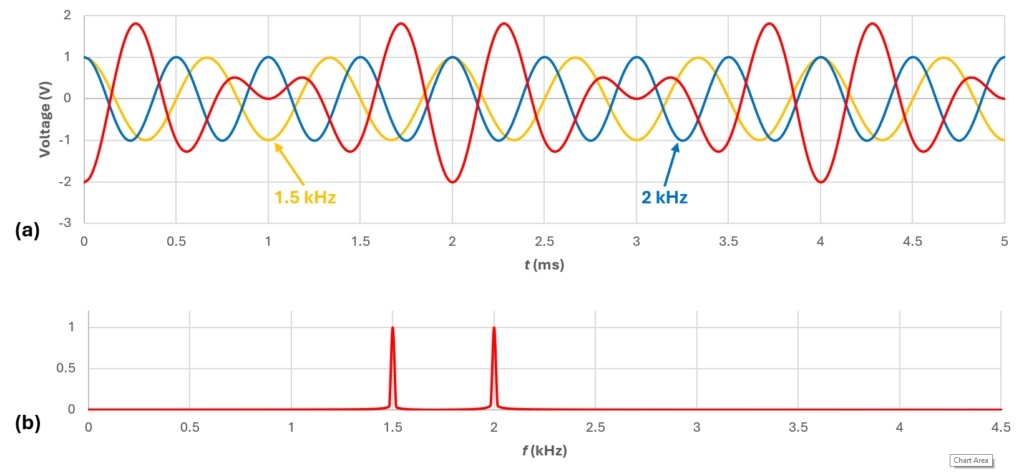

如圖所示 圖2a ,如果 1 (t) 是1.5千赫(橙色痕量)和 f 2 (t) 是2千赫(藍跡),電路產生紅跡.該軌跡的快速傅立葉變換僅顯示原始頻率,沒有諧波或非諧波分量( 圖2B ).

圖2紅色時域信號沒有諧波或非諧波分量。

如何引入非線性?

我們可以讓放大器夾住輸出電壓,如藍色痕跡所示。 圖3a .波形的FFT( 圖3B )顯示所產生的頻率含量。從我們迄今為止對互調的了解來看,看到0.5千赫的不同頻率和3.5千赫的和頻率,我們不會感到驚訝。一般來說,考慮到基本的低面音調 f 1 以及基本的高側音 f 2 ,我們可以期待這些頻率的互調產品:

M f 1 +n f 2 , where m and n equal 0, ±1, ±2, ±3, and so on.

圖3b用紅色標記了幾個例子。特別值得注意的是高階和低檔三等產品。它們的大小相對較高,接近基頻,因此很難過濾掉。

圖3短時域信號產生低和高方面的互相調制產品,難以濾波。

IMD僅僅是主動電路的問題嗎?

被認為是被動的組件,如連接器,可以顯示非線性行為,引入所謂的被動互調(PIM)失真。舉個例子,讓我們用頻率 f 1 =2千赫及 f 2 =3千赫到圖1電路的輸入。在放大器和輸出電壓之間神秘的"被動"分量 v 0UT (t) 每2.5毫秒設定一個0.29毫秒的閉路條件,相應頻率 f 公開的 等于0.4千赫,給出了 圖4A .

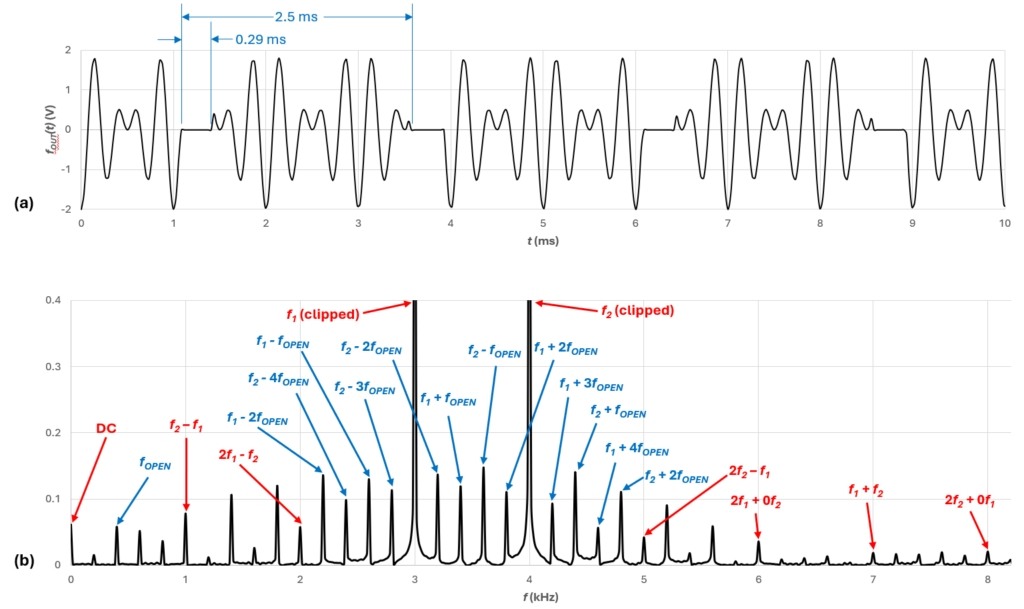

圖4時域信號中的周期性開路產生大量的互相調制產物。

那不是一種奇怪的失敗模式嗎?

事實上,這種重復的失敗模式并非聞所未聞。例如,考慮一個故障的滑環或松散連接器在恒定轉速旋轉或往復機械上。

好吧,我會買的。有什么效果?

圖4B顯示圖4A波形的FFT。由于為本例選擇的特定頻率值,互調產品只涉及基頻 f 1 和 f 2 出現在與整數頻率值相關的垂直網格線上。我已經用紅色做了標記。許多額外的互調產品與 f 公開的 .我已經用藍色標記了其中的幾種,包括基頻的高階和低階三階產品之間的那些。顯然,有如此多的IMD,在這里過濾將不會是一個選項-替換有缺陷的被動組件是解決方案。

輸入和插入損失是不同的現象。當信號波長相對于導體波長(例如微波頻率)較短時,插入損耗就成為一個問題。實際上,像蜂窩基站這樣的裝置可能會有PIM問題,但不會出現插入損失問題,反之亦然。

但是PIM和其他IMD問題延伸到音頻范圍。在這里的例子中,我使用了千赫茲值。一個1-KZ信號的波長是30萬米,所以除非我們在很長的距離上傳輸,插入損失和返回?fù)p失將不會是一個問題。
