快速傅立葉變換的基本實現有助于闡明如何從輸入數據樣本中提取頻率信息。

在?第一部分 中在這個系列中,我們回顧了離散傅立葉變換(DFT),并手動計算了一個DFT。 表1 .

表1手動DFT結果

數據傳輸輸入復雜的DFT|DFT|

312 + j012

4-1.5 + j0.8661.732

5-1.5 – j0.8661.732

DFT的目的是從時間的輸入函數中提取頻率信息,正如你所指出的,頻率信息在我們的結果中是不明顯的。在第一部分中,我們首先建立了一個EXERL工作表,以便在時域信號上執行快速的傅立葉變換(FFT)。 圖1 .

是的,但是EXERL實現的最基本的特性使得它可以用來檢查一些在幕后以更優雅的解決方案出現的細節。

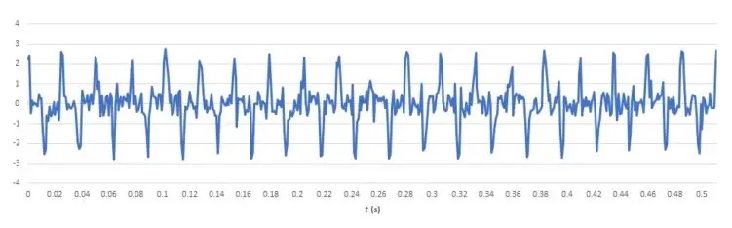

圖1這個時間函數代表了512個數據樣本,按1MS遞增。

我們上次定義了六個工作表列標題。每個專欄都有哪些內容?

圖2 提供詳情;只需遵循下列九個步驟: 紅色的 .請注意,在B欄中,我們輸入數據樣本的時間,從而映射樣本 n 按時 t .然后我們將512個樣本數據點插入到C列中,作為DFT輸入。

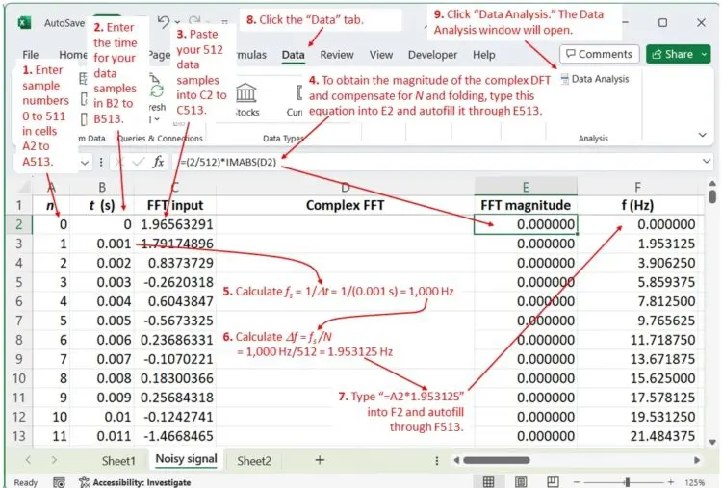

圖2按照紅色列出的步驟啟動DFT。

我們?yōu)镕FT復合輸出保留D列.對于E列,我們使用EelIMABS()函數計算D列的大小,該函數返回一個復數的絕對值。此外,為了使FFT大小正常化,使一個1的頻率脈沖對應一個峰值值為1的正弦面,我們將E柱值乘以2/2。 N .

現在我們可以發展我們的頻率尺度。注意取樣間隔是

新一代 = t n – t n-1

或本例中的1M,以及 新一代 明顯出現在B3細胞中。在步驟5中,我們計算采樣頻率 f S ,在第六步,我們計算 馬德夫 ,或者是1.95。從F2的0開始,F的連續細胞會增加。 新一代 一直到F513號牢房。用F2填充F513的一個方便方法是簡單地乘以n乘以1.95(第7步)。

繼續執行步驟8和9,并顯示數據分析框( 圖3 (頂)。繼續步驟10和11,它將打開傅立葉分析框(圖3,底部),在這里您可以使用步驟12到15完成FFT的啟動。

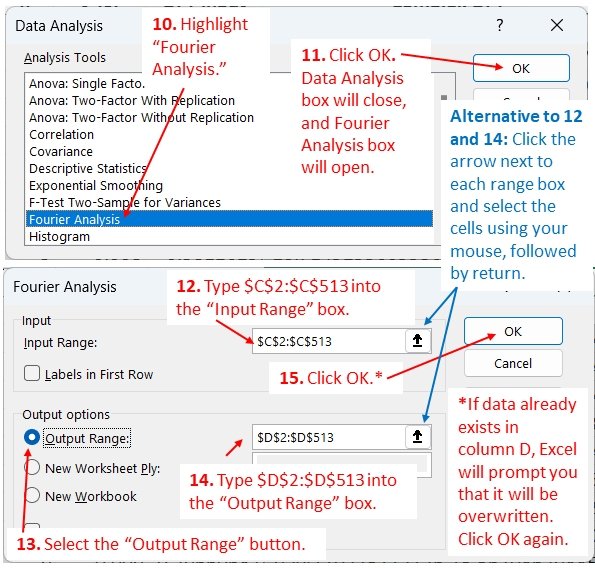

圖3按照步驟10至15運行FFT。

幾秒鐘后,elel將把復雜的FFT寫入D欄,FFT的大小將出現在E欄( 圖4 ).

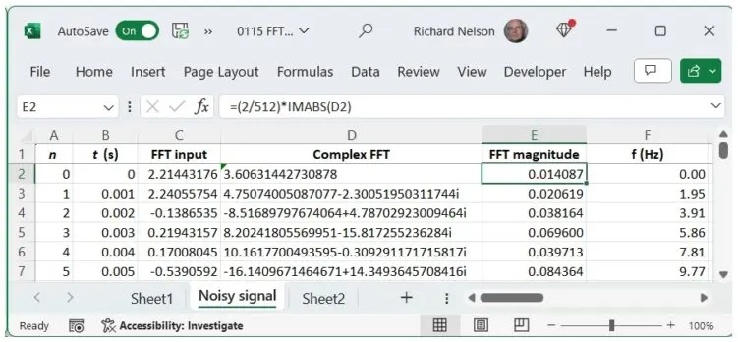

圖4FFT引擎將復雜的DFT寫入D柱中,DFT級出現在E柱中。

現在,我們可以在E欄中繪制FFT的大小。F欄頻率( 圖5 )。FFT顯示了整個頻率范圍內的噪聲,但在39.1-赫茲的基頻加上第三、第五和第七次諧波上有明顯的峰值。請注意,FFT在500赫茲的頻率(或稱折疊頻率)以上創建了這些脈沖的鏡像圖像。這些別名可能會被丟棄,在隨后的圖表中,我將只包括不超過尼奎斯特頻率的頻率。

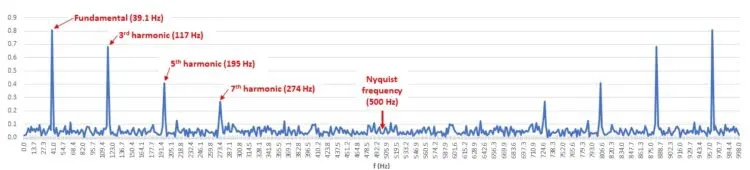

圖5DFT顯示樣本信號具有39.1赫茲基音加上第三、第五和第七次諧波。

有趣。我們對這些結果有多少信心?

為了回答這些問題,將一個干凈的信號應用到DFT上,然后以各種已知的方式改變它,以確定DFT的響應。讓我們看一下。在…里面 圖6 ,為了代替圖1的波形數據,我替換了圖5信號39.1-赫茲基頻的清潔余弦波。如預期的,FFT產生一個在39.1赫茲的1級脈沖。

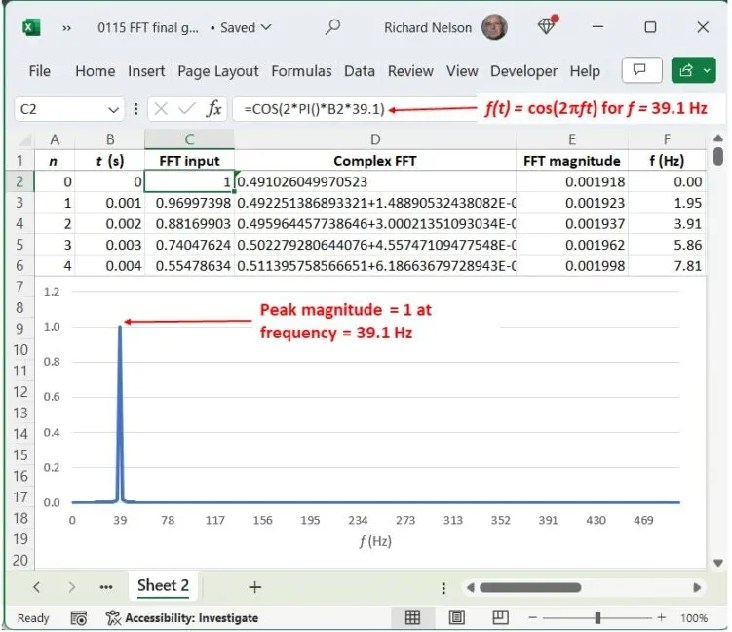

圖639.1赫茲余弦波的FFT顯示出預期結果。

現在,讓我們調整我們的余弦波--我們不會增加任何干擾,只是將頻率降低約2.5%到38.12赫茲?，F(xiàn)在,看一下 圖7 .

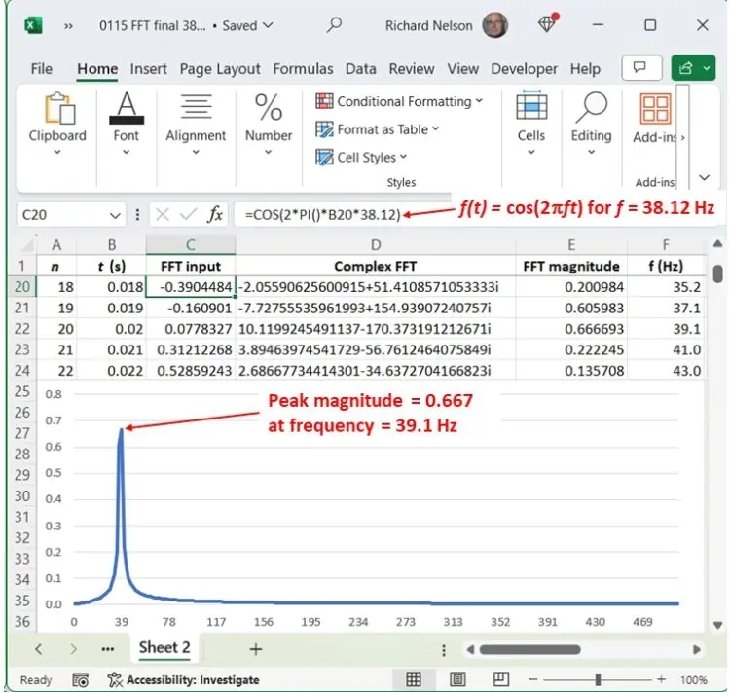

圖7將圖6信號的頻率改變?yōu)?8.12赫茲,就會產生一個FFT,其峰值從1降至0.667。

峰值頻率仍然出現在39.1赫茲,但它的大小減少到0.667,發生了什么?(提示:圖7包含一個小提示。我們會仔細看看?第三部分 .
