UPS的應用場景日趨多樣化，每個場景都有其獨特的需求，對應不同的方案。本文將聚焦UPS設計方案展開講述。

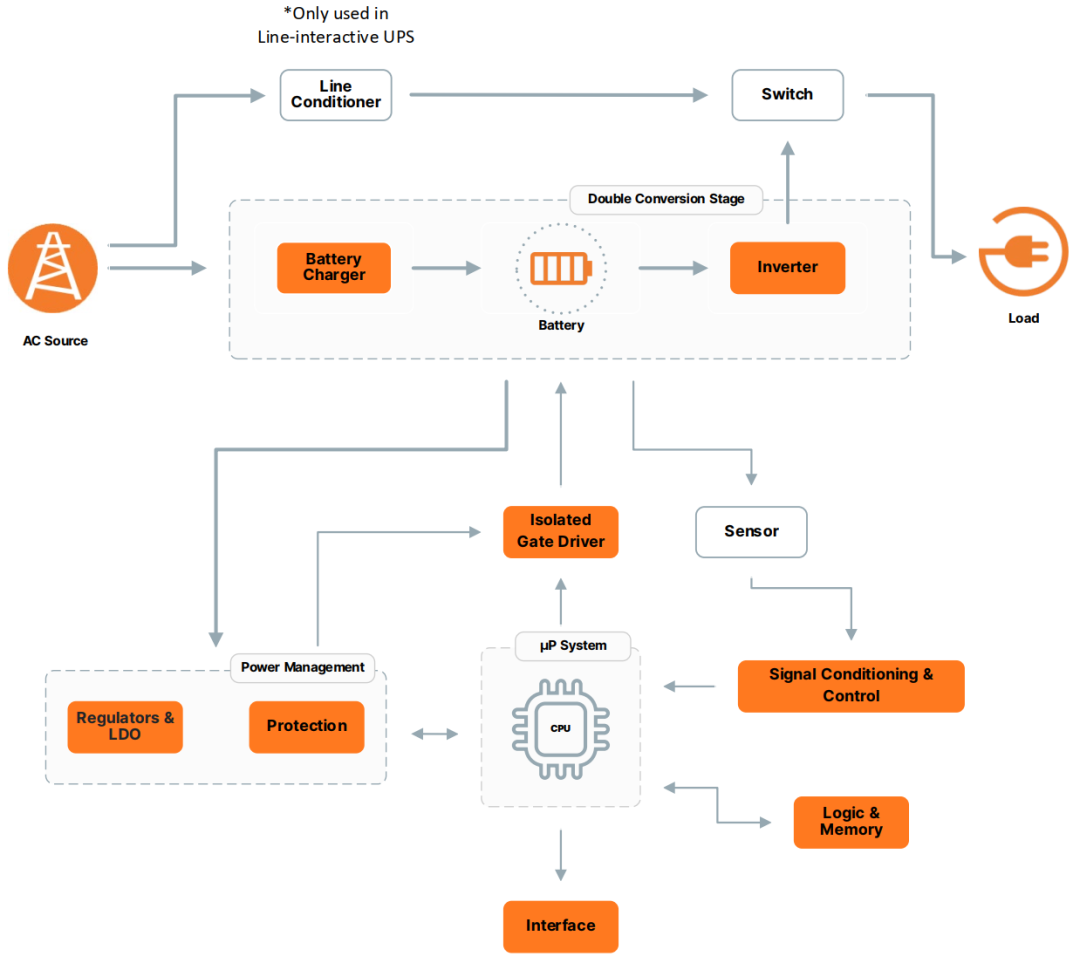

系統框圖 – 離線式和在線互動式 UPS

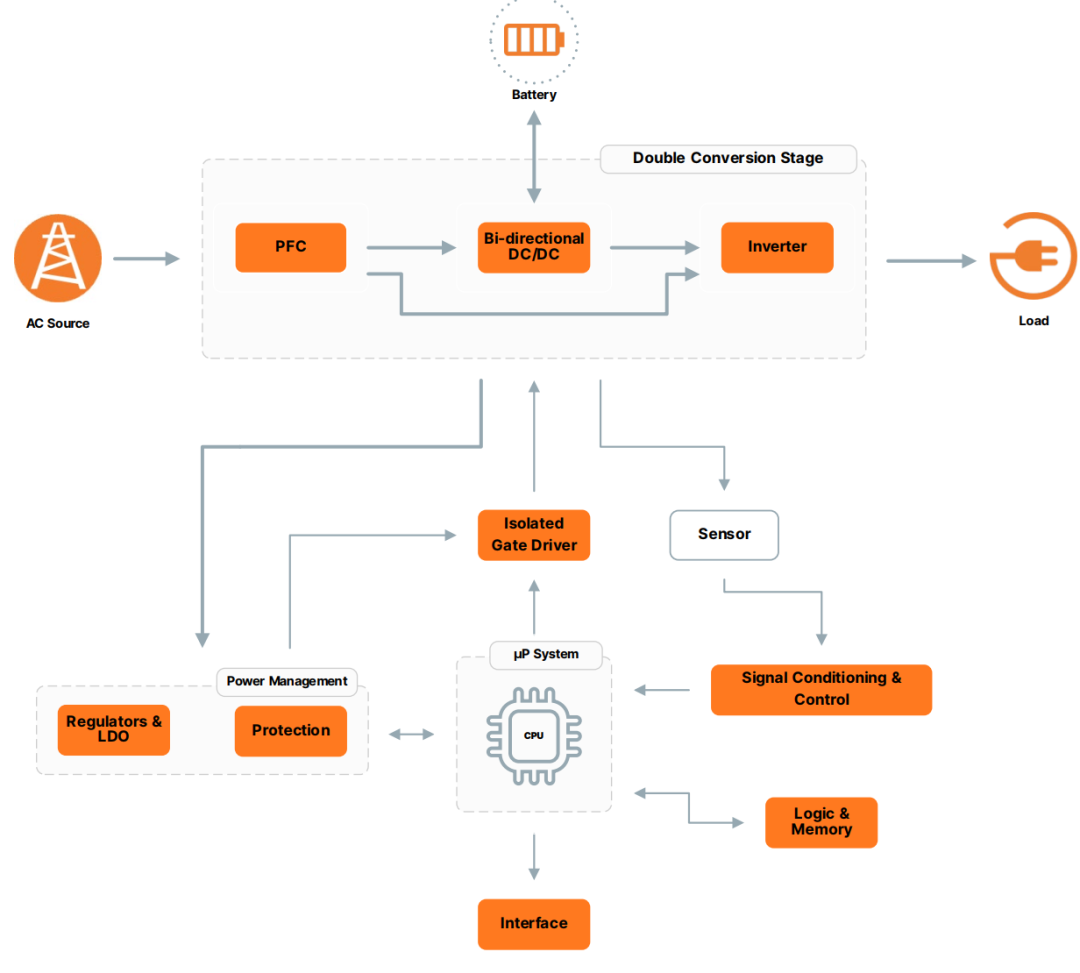

系統框圖 – 在線式UPS

拓?fù)?

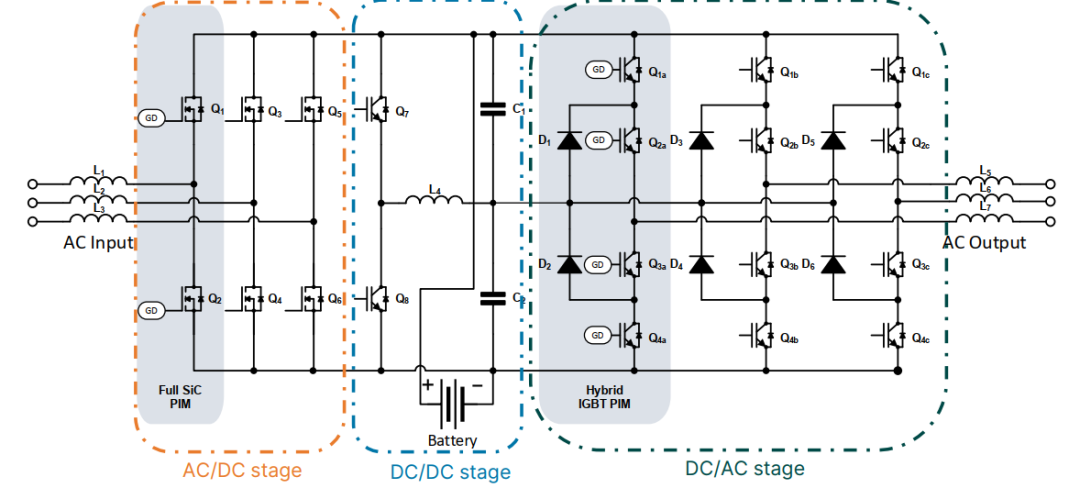

圖1：在線式 UPS 的雙轉換級

在線式 UPS 是一個具有多級電源轉換的復雜系統。圖1顯示了一個三相系統的原理圖。對于在線式 UPS 系統，效率非常重要，因?yàn)樵诨旌夏Ｊ?也稱為正常模式)下，系統電池在充電的同時需要提供穩定的交流輸出。這也意味著系統必須要能夠承受這個額外的充電電流。

輸入交流電壓通過 PFC 級轉換為直流電壓。目前有多種拓?fù)淇晒┻x擇。選擇何種方法取決于功率水平和相數。對于低功率的單相系統，可以使用傳統升壓 PFC。有關 AC/DC 拓?fù)涞母嘈畔?，?qǐng)參閱揭秘三相功率因數校正 (PFC) 拓?fù)浜碗姵貎?chǔ)能系統 (BESS) 的 DC-DC 電源轉換拓?fù)洹?

圖騰柱是一種廣泛用于高功率應用的 PFC 拓?fù)?，它用有源開關代替二極管來提高效率。圖騰柱可用于單相和三相應用。圖騰柱 PFC 級由快橋臂(以 100 kHz 或更高的頻率切換)和慢橋臂(以市電頻率切換)組成。

對于快橋臂，建議采用新興的 SiC(碳化硅)技術。SiC 提高了功率密度，使系統能夠更快速地切換，并使用更小的無源元件，從而降低整體功耗。它還支持系統在更高的電壓下運行，從而減少導通損耗。安森美 (onsemi) 既提供分立 SiC 器件(MOSFET 和二極管)，也提供功率集成模塊 (PIM)。

安森美產品組合中的 IGBT 或 SUPER FET 可用作慢橋臂開關。

最后值得一提的是，Vienna 整流器也是一種受歡迎的三相拓?fù)?。其功率水平最高，因此需?SiC 技術，包括 SiC 二極管和 SiC MOSFET 或 SiC 功率集成模塊。

DC-DC 電池充電器

雙向電池充電器位于 PFC 級和變頻段之間。雙向操作意味著電流可以雙向流動，充電時流向電池，供電時流向負載。在某些不需要電氣隔離的情況下，可以使用非隔離拓?fù)?。然而，隔離型拓?fù)涓m合高壓應用。最常見的隔離式 DC-DC 轉換器拓?fù)涫?CLLC 諧振轉換器和雙有源橋 (DAB)。雙有源橋效率高，可根據其模式作為整流器或轉換器運行。根據電壓和功率水平，可以使用不同的開關。對于單相系統，可以使用任何 650V 技術，包括 Si、SiC、IGBT。對于三相系統，1200V SiC MOSFET 是理想選擇。

DC-AC 變頻段

逆變器決定了 UPS 系統的輸出性能。為了避免損壞敏感設備，保持正弦波輸出是關鍵。變頻段采用三電平或多電平拓?fù)鋪?lái)產生高質量的交流輸出。目前，IGBT(絕緣柵雙極晶體管)因?yàn)閮r(jià)格實惠且技術成熟而成為逆變器主開關的首選。

UPS 并不像太陽能逆變器那樣正在經歷快速發展。FGHL40T120RWD 是一款額定電壓為 1200 V 的 IGBT，采用最新的 FS7 技術并搭配 EliteSiC SiC 二極管，可在 I-NPC 逆變器中實現高性能。

半橋配置很常見。柵極驅動器用于安全高效地驅動開關。NCD57200 是一款高壓雙通道柵極驅動器，具有一個非隔離的低邊柵極驅動器和一個電氣隔離的高邊或低邊柵極驅動器。高邊驅動器可以自舉。

PFC 控制器

安森美提供混合信號控制器，無需開發 MCU 軟件。

2/3 通道交錯式 CCM PFC 控制器

升壓功率因數校正

推薦用于高功率應用

可對頻率和輸出電壓進行編程

先進的安全特性 – 軟啟動、欠壓鎖定、電壓驟降保護

三重故障檢測防止反饋回路故障

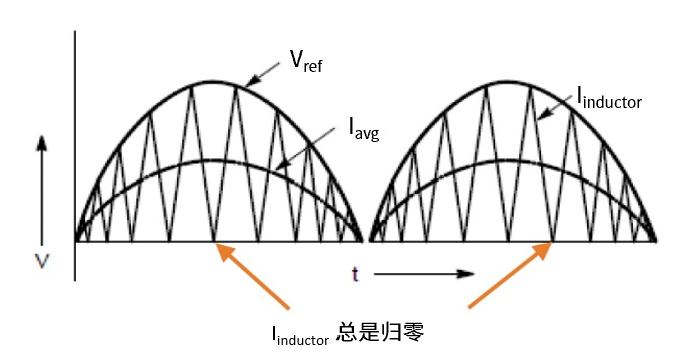

圖2：臨界導通模式

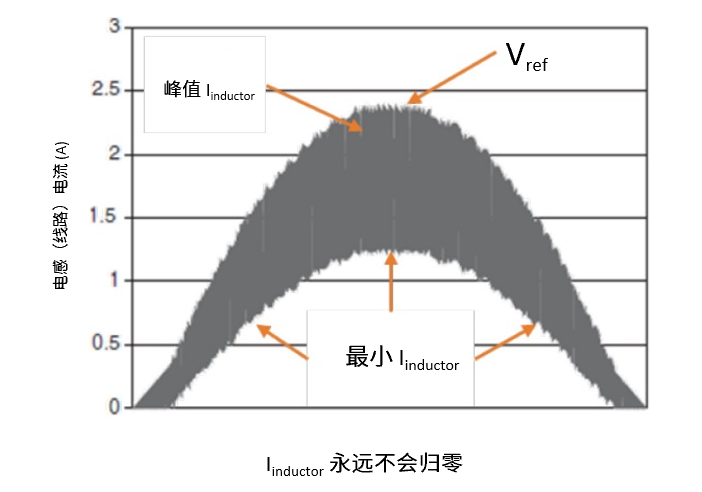

圖3：連續導通模式

無橋圖騰柱多模式 PFC 控制器

固定頻率 CCM(恒定導通模式)，具有恒定導通時間 CrM 和谷底開關頻率折返功能

專有電流檢測方案

專有谷底檢測方案

非常適合高功率多模式應用，最高 1kW，CCM >2.5kW

碳化硅 MOSFET

安森美提供具有不同額定電壓的分立 SiC 二極管和 MOSFET。SiC MOSFET 在較高功率和較高開關頻率下使用時，性能表現最佳。SiC MOSFET 的擊穿電壓為 650V 至 1700V。650V MOSFET 可用于升壓 PFC 級和雙向 DC-DC 轉換器。1200V 和 1700V 產品組合適合圖騰柱 PFC 和三相系統。由于采用特殊的平面設計，安森美的所有 SiC MOSFET 產品系列在整個生命周期內 RDS(ON)、VTH 或二極管正向電壓均無漂移。

經優化，適合在高溫下工作

改善了寄生電容，適合高頻運行

RDS(ON)=22 mΩ @VGS=18 V

超低柵極電荷 (QG(TOT))=137 nC

高速開關和低電容(COSS=146 pF)

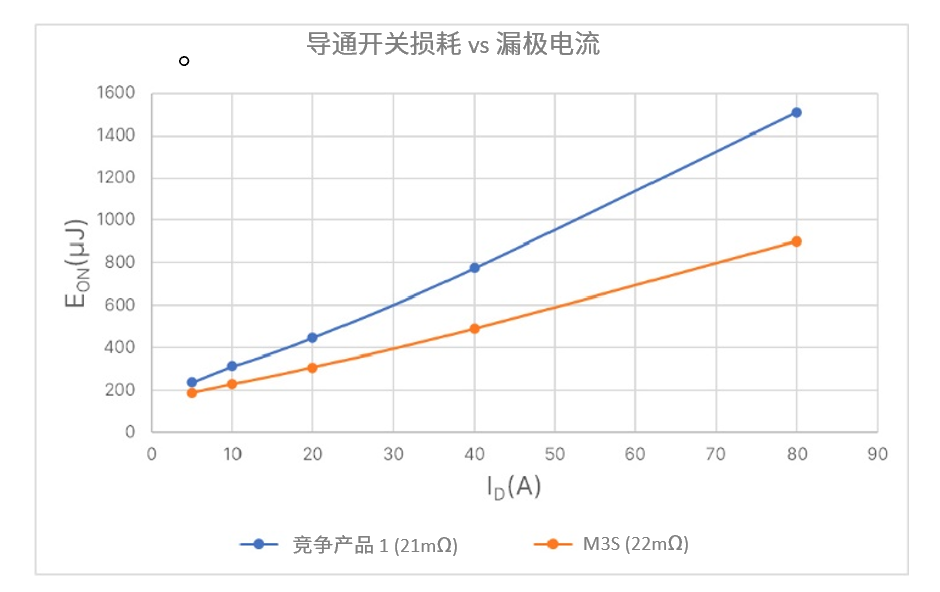

圖4：NTH4L022N120M3S 在 800V、150°C 時的導通開關性能

碳化硅二極管

與傳統的 Si 二極管相比，SiC 二極管具有更低的反向恢復損耗和更低的功耗，因此可用作整流器來提高效率。安森美產品組合中包括額定電壓為 650V、1200V 和 1700V 的二極管。對于 PFC 升壓應用，650V 二極管即可滿足要求。對于三相 DC/AC 轉換，更高的電壓型號會是理想選擇。

650V D2 系列 SiC 二極管

可用作升壓 PFC 級的整流器

經優化，適合在高溫下工作

6A 連續電流

雪崩額定值 24.5mJ

無反向恢復

DPAK 封裝

UPS 系統中的功率集成模塊 (PIM)

安森美在工業功率集成模塊 (PIM) 設計領域表現出色，利用 SiC MOSFET 和 IGBT 技術實現 UPS 設計改進，其中包括使用 1200 V SiC 器件的 PFC、DC/DC 和逆變器模塊。能源基礎設施行業正以非?？斓乃俣炔捎?SiC 功率器件，旨在提高效率或增加功率密度。得益于更低的開關損耗，SiC 功率器件可以實現更高的效率，降低散熱要求，或者實現更高的開關頻率，減小無源元件的尺寸和成本。這些優勢表明 SiC 功率器件的高成本是合理的。

事實證明，在電氣和熱性能及功率密度方面，采用 SiC MOSFET 模塊均展現出明顯優勢。安森美已發布第二代 1200V SiC 模塊，采用 M3S MOSFET 技術，著重于提升開關性能和減少 RDS(ON)*面積。

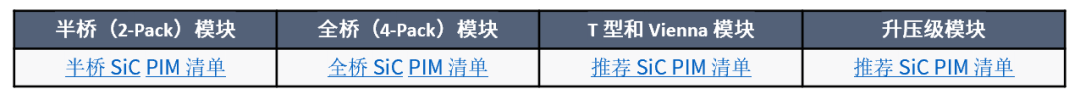

表1：用于 UPS 的 SiC PIM 模塊

NXH011F120M3F2PTHG 是一款 SiC 1200V 全橋模塊集成一個帶有 HPS DBC 的熱敏電阻，采用 F2 封裝。

M3S MOSFET 技術提供 RDS(ON) 典型值 = 11.3 mΩ(在 VGS = 18V、ID = 100A 的條件下)。

使用 Elite Power 仿真工具和 PLECS 模型生成工具可對采用 SiC 模塊的各種電源拓?fù)溥M(jìn)行仿真。

NXH008T120M3F2PTHG 是基于 1200V M3S 技術的 T 型中性點箝位轉換器 (TNPC) SiC 模塊。

M3S MOSFET 技術提供 RDS(ON) 典型值 = 8.5 mΩ(在 VGS = 18V、ID = 100A 的條件下)。

NXH800H120L7QDSG 是一款額定電壓為 1200V、額定電流為 800A 的 IGBT 半橋功率模塊。PIM11 (QD3) 封裝。

新的場截止溝槽 7 IGBT 技術和第 7 代二極管可提供更低的導通損耗和開關損耗，使設計人員能夠?qū)崿F(xiàn)高效率和優異的可靠性。

NTC 熱敏電阻，低電感布局。

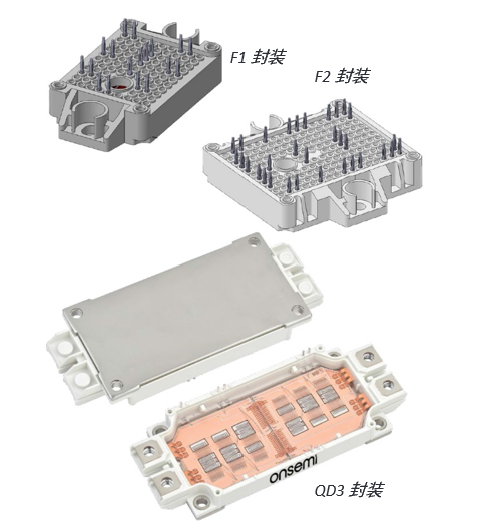

圖5：各種安森美模塊封裝

NXH011F120M3F2PTHG 是一款 SiC 1200V 全橋模塊集成一個帶有 HPS DBC 的熱敏電阻，采用 F2 封裝。

M3S MOSFET 技術提供 RDS(ON) 典型值 = 11.3 mΩ(在 VGS = 18V、ID = 100A 的條件下)。

使用 Elite Power 仿真工具和 PLECS 模型生成工具可對采用 SiC 模塊的各種電源拓?fù)溥M(jìn)行仿真。

NXH008T120M3F2PTHG 是基于 1200V M3S 技術的 T 型中性點箝位轉換器 (TNPC) SiC 模塊。

M3S MOSFET 技術提供 RDS(ON) 典型值 = 8.5 mΩ(在 VGS = 18V、ID = 100A 的條件下)。

NXH800H120L7QDSG 是一款額定電壓為 1200V、額定電流為 800A 的 IGBT 半橋功率模塊。PIM11 (QD3) 封裝。

新的場截止溝槽 7 IGBT 技術和第 7 代二極管可提供更低的導通損耗和開關損耗，使設計人員能夠?qū)崿F(xiàn)高效率和優異的可靠性。

NTC 熱敏電阻，低電感布局。

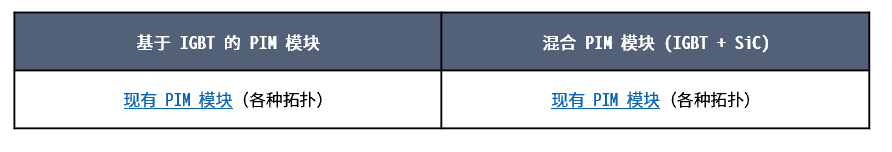

表2：用于 UPS 的 IGBT 和混合 PIM 模塊
