所謂的三階截取點的優點說明了一個射頻設備如何很好地將三階互調產品降到最低。

在?第一部分中 ,我們研究了1db壓縮點,它是射頻功率放大器等設備的優點。一個附加的規范,三階截取點,簡稱IP3或TEI,特別適用于具有多個輸入頻率的電路。例如,假設放大器和兩個頻率為 f 1 = 2 GHz and f 2 =2.5千兆赫。由于非線性,該電路產生具有各種干擾頻率的輸出頻譜,如 圖1 .在一個?先前關于互調失真的帖子 ,我們注意到低及高側三階互調產品2 f 1 – f 2 和2 f 2 – f 1 因為它們接近基本面,難以過濾,所以可能會特別麻煩。選擇一個具有高IP3評級的放大器或其他設備可以最小化這些產品的水平。

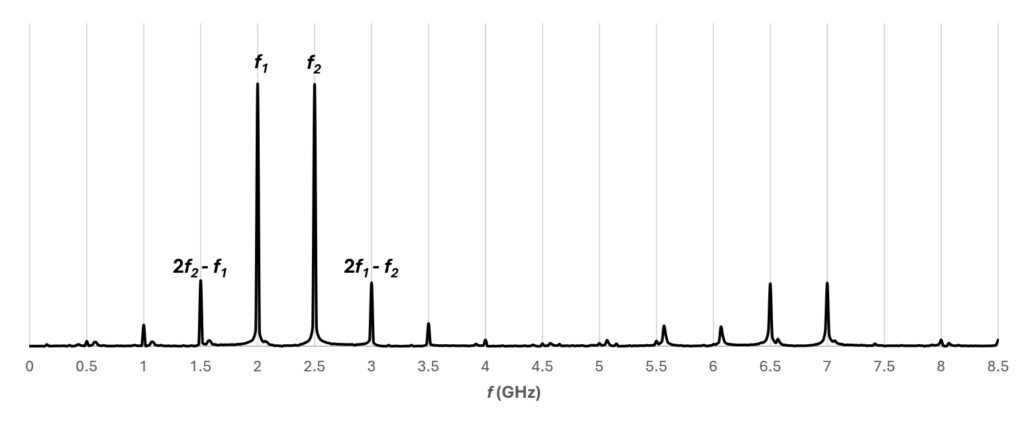

圖1一個放大器的輸出光譜和F1和F2的輸出光譜包括低面和高面三階互相調制產品。

我們怎么知道 f 1 – f 2 和2 f 2 – f 1 信號代表三等產品?

好問題。一般來說,對于一個非線性系統,輸出功率 P O 作為輸入信號的函數 s 可以表示為一個權力系列:

在這里, C 1 s 代表我們想要的信號。術語 C 0 是我們可以補償?shù)钠屏?所有的高階術語都表示干擾。所以,讓我們開始尋找2 f 1 – f 2 和2 f 2 – f 1 有二階條件。為了產生二階互調產品,非線性器件將輸入信號平方:

在哪里 w 1 = 2p f 1 和 w 2 = 2p f 2 .

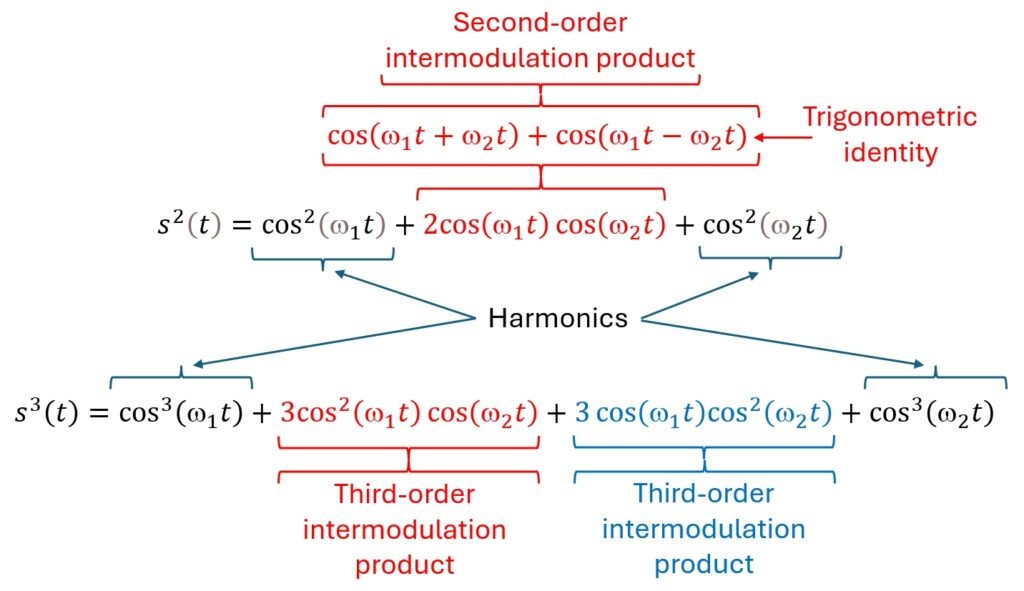

圖2 顯示擴展和注釋的 s 2 t .在這里,指揮官們 2 術語代表基本輸入信號的第二次諧波。中間術語--紅色的互調產物--可以用?三角法同一性 如圖所示,在這里我們可以看到互調產品代表了輸入頻率的總和和差。

圖2對我們的輸入信號S(T)=W1T+W2T進行平反和切割,會產生二階和三階互調產品。

在圖1中,無論是二階諧波,還是和和頻率和差頻率看起來都不重要,所以我們將不得不去別處尋找導致干擾的罪魁禍首,而我們的電力系列的三階項下一個?；貞浉咧写鷶?shù)(a+b) 3 =a 3 +3a 2 b+3ab 2 +b 3 所以我們可以計算 s 3 t ,我們輸入信號的立方體,如圖2的底部所示。指揮官 3 術語代表的是第三次諧波,它與基本原理相去甚遠,因此不值得關注,所以我們只剩下兩個三階互調產品,以紅色和藍色為重點。

很顯然 s 3 (t) 紅色和藍色術語包含2 f 1 – f 2 和2 f 2 – f 1 , 或 2 w 1 – w 2 和2 w 2 – w 1 .

對。我們可以用代數來證明更多的三角身份--這個?申請書 有細節?；蛘?我們可以采用快速的傅立葉變換,正如在?早期系列 ,用紅色和藍色的術語來證明1.5和3千兆赫的組件確實是由三階過程產生的。如圖所示 圖3 ,紅色一詞用于1.5千兆赫的低檔產品,藍色一詞用于3千兆赫的高檔產品。請注意,圖3顯示了6.5千兆赫(2 f 1 + f 2 ) and 7 GHz ( f 1 + 2 f 2 這些很容易過濾。

圖3三階互調產品(紅藍痕跡)顯示對原始光譜(黑跡)的貢獻。

太好了,那我們怎么找到IP3?

注意,隨著輸入功率的增加,我們的期望輸出線性增加,而不需要的三階產品增加立方。在某些假設點(在現實生活中無法達到),三階產品的功率級等于所需輸出的功率級--即IP3。在?第三部分里面 我們將展示如何測量IP3,我們將在第1部分的1-db壓縮點圖上繪制它。
