低溫漂移的耦合電阻對許多精密模擬電路至關重要。

前一部分討論了匹配電阻器的需要和"為什么",以及由于公差和TCR引起的錯誤。本節將過渡到它們的物理實施,并查看獲取所需匹配電阻的"方法",以最小化錯誤、與溫度有關的影響和其他變化。

問:在決定使用哪種電阻技術時,需要考慮哪些性能因素?

A: 一如既往,涉及許多因素。首先,當然,最初的精確度是由公差和TCR來定義的。對于最精確的應用,存在著長期穩定性和漂移問題,這些問題與溫度變化無關。對于熱時間常數、功率處理、尺寸和成本也有擔憂。

什么是最明顯的技術匹配電阻器?

A: 早期采用了"手冊"辦法。雖然使用惠斯通橋和Nl-電流探測器可以實現非常高的匹配,但這樣做是一個耗時的過程,只匹配初始值,而不匹配溫度引起的漂移。這種匹配可以由最終用戶作為生產前步驟,在生產后校準階段,或由電阻供應商。除極不尋常的情況外,它不再使用。

問題:還有哪些其他辦法?

A: 線繞電阻器 因為他們的電阻主要是線長的函數.這方面的負面方面是,即使是最低值的電阻器也需要大量的電線,因此成本和體積都很大。

如果注意細節,它們可以是精確的,但不穩定。銅的TCR值非常高,為0.393%/℃(~4000百萬分之/℃),因此銅絲的電阻相對于溫度有很大的變化,而其他金屬絲材料則要昂貴得多。相比之下,現代的高性能穩定電阻器的TCR范圍從不到百萬分之一/攝氏度到幾十個百萬分之一/攝氏度,相差超過三個數量級。

問:這些方法聽起來既復雜又不充分,是否有更好的選擇?

A: 是的,由于現代材料科學和材料加工技術。例如,維舍精密集團開發出了一種具有優異特性的專用散裝金屬箔材料和工藝。許多電阻器廠商使用精密薄膜、厚膜等技術.

問:這些厚薄膜方法的優點是什么?

A: 首先,它們是精確的,因為電阻可以激光處理到一個精確的值。第二,它們是在一個共同的基板上產生的,所以不同的電阻器有非常相似的TCR和其他屬性。成本相對較低,因為它們可以大規模生產,類似硅集成電路處理,甚至與這些集成電路的模具相結合。此外,不僅可以產生1:1的比率,還可以產生其他有用的比率,如2:1和10:1。

圖1 展示了一些高精度、低TCR技術的關鍵屬性。

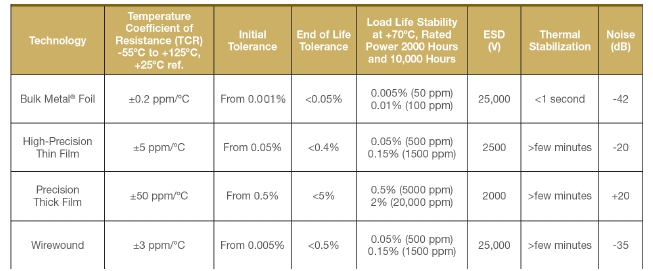

圖1有很多材料和技術可以用來制造高精度、低溫度的電阻器;這個表格顯示了它們的關鍵屬性和結果的折衷。

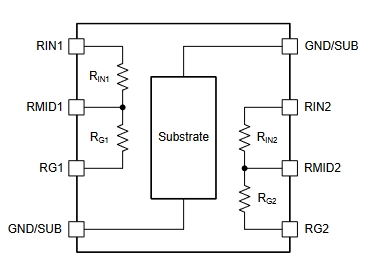

圖2雷斯11A-Q1是一種匹配的薄膜電阻分頻器設備,利用薄膜SICSR作為模擬CMOSIC過程的一部分。

問:除了單獨的電阻之外,這些電阻是作為一個單元提供的嗎?

A: 是的,每個技術都有。例如,德克薩斯儀器公司提供了雷斯11A-Q1,這是一個自動化的,匹配的薄膜電阻分頻器與1-K輸入。使用高性能模擬CMOS工藝( 圖2 ).

該組分具有較高的比率匹配精度,測量出的每一個除法器的比例在標稱值(典型值)的~120百萬分之一。一個典型的應用是一個精密差幅放大器( 圖3 ).

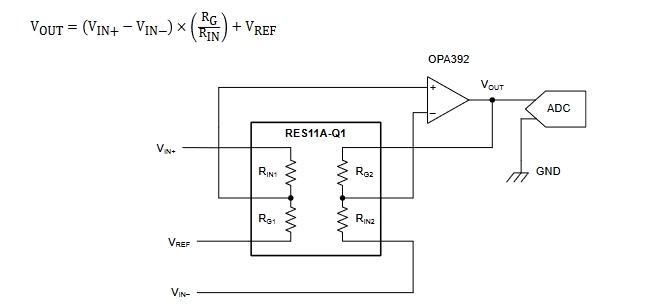

圖3該RES11A-Q1非常適合用于精密差幅放大器設計。

問:其他供應商的設備是否有類似的性能?

A: LT5401模擬設備匹配電阻網絡的精密放大器在一個10鉛MSP外殼的特點優秀的匹配和跟蹤,包括:

· 電阻比匹配(最大值)

· 5dB CMRR (minimum)

· +25PPM增益誤差(最大)

· 平均濃度0.5p/℃

· 8百萬/℃絕對電阻值溫度漂移

· 長期穩定性:在6500小時內為8百萬分之8

· -55℃至150℃操作溫度

在具有代表性的應用程序中,它是作為完全微分放大電路的一部分使用Ada4932操作安培實現增益G=1的單端微分轉換( 圖4 ) .

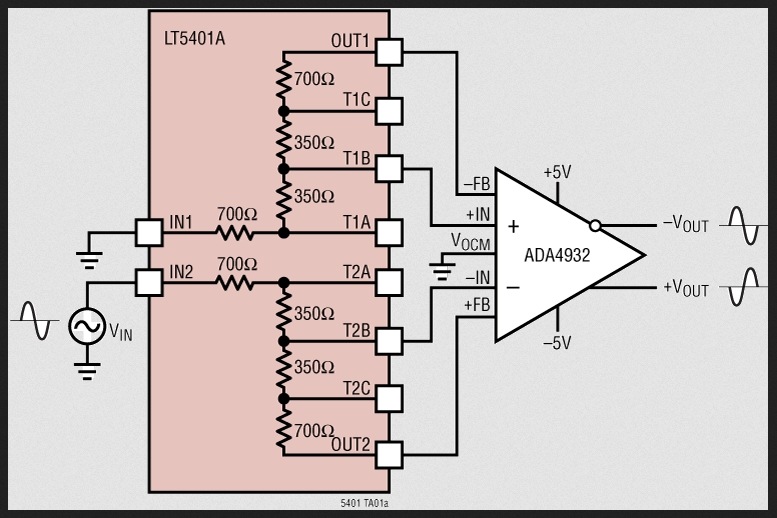

圖4LT5401匹配電阻網包括不同的電阻值,所以用戶可以為他們的放大器硬線不同的增益值,這里是G=1所示。

問:這些電阻器是否僅作為獨立設備使用?

A: 不,有些供應商已經把它們納入了論壇版本身的IC死亡。例如,LT1997-1模擬器件是一種高精度、高電壓、可選擇性差/電流感知放大器。它最適合于通過電流傳感器電阻對電壓進行高方位測量,作為一個單片機解決方案,在不使用外部元件的情況下精確地放大和平移電壓( 圖5 ).

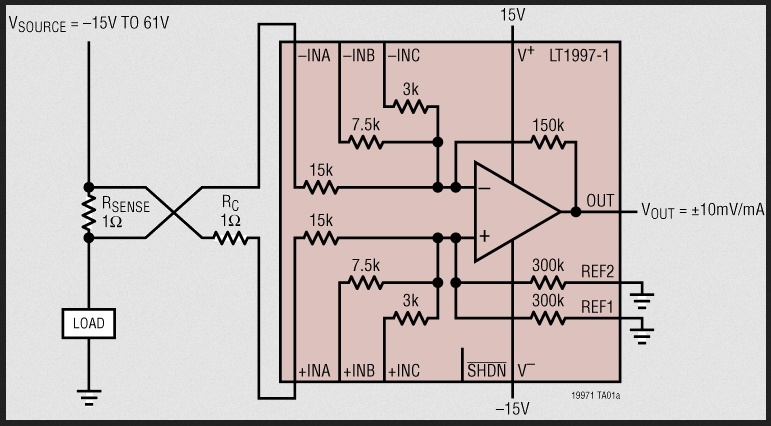

圖5有些差動放大器,比如LT1997-1,可以使用內置匹配的電阻對,以簡化設計-,減少板空間,并方便錯誤預算分析。

其特點是:

· 109 dB minimum CMRR (gain = 10)

· 012% (120 ppm) maximum gain error (gain = 10)

· 最大增益誤差漂移

問:為什么你會使用一個分屏電阻對或多電阻網絡,而不是一個單一的IC,哪一個功能是完全集成的解決方案?

A: 一如既往,這是一個優先級和性能、參數和可用性權衡的問題。一般來說,高精度離散解決方案提供了最好的性能,但成本較高的美元和板空間。也許你想要的放大器功能沒有提供積分電阻,所以你不得不去到雙設備解決方案。

然而,您可能不需要更高水平的性能,而一個工作良好的放大器是可用的積分電阻,這也簡化了板布局和幫助維護熱平衡。請注意,單個離散電阻器必須放在PC板上,仔細注意氣流、自和環境加熱、布局和寄生蟲等問題( 圖6 ).

圖6對于精密應用來說,即使是匹配電阻對的放置(標記為810和938的小矩形)等微妙之處也是至關重要的,因為它對熱環境和寄生蟲效應有影響。

除了與使用這些電阻相關的許多問題之外,還有一個微妙的問題可能會影響性能最好的設計。除特殊情況外,等歐姆值對的自熱相同,其耗散和隨之而來的漂移也相同。

但是對于匹配的不同值電阻,例如在分壓器中,情況并非如此?？紤]一個10:1分頻器:"10"電阻會消散10倍于"1"電阻的功率(P=I)。 2 因此,會有較高的自熱和熱漂移。這一差異必須在信號鏈模型和錯誤預算中加以考慮。

問:這個話題看起來很簡單,因為它只涉及被動組件,所以還能說多少呢?

A: 關于這個問題,有大量的定性和定量信息。這些信息跨越了制造這些電阻器的微妙之處,分析了它們在最壞情況下的時間、溫度和其他因素的誤差預算,以及物理位置的微妙之處。這些組件的供應商提供全面的應用說明和見解。即使你對基本材料的科學或制造方面不感興趣,他們的擔保品也提供了有價值的"如何選擇和使用"信息。
