熱敏電阻是一個廣泛使用的溫度傳感器和一個吸引人的替代熱電偶和rds-但僅在一些應用。

如果你把所有的消費者、工業、商業、醫藥、與食品有關的、產品測試和測量以及其他需要檢測的地方都加起來,溫度是最常被評估和測量的物理參數。在某些情況下,閱讀只是一個數據點,主要是為了通知用戶(如"現在外面的溫度是多少?"");在許多情況下,它是閉環系統的一部分,該系統在理想的設定點上調節和維持系統溫度,或能夠調整所獲得的數據,以糾正和補償環境溫度的變化。

由于評估溫度的重要性,許多基本類型的傳感器可以用來感知溫度并創建一個模擬的電信號來表示溫度。其中包括著名的傳感器,如熱電偶、電阻溫度探測器和固態傳感器,以及諸如紅外傳感器、光學傳感器、布拉格反射器和熱線風速計等更為"深?yuàn)W"的方案;還有測量極端冷(低溫)或高溫(例如等離子體)的復雜方案。

這個常見問題將檢查熱敏電阻,一個基本的,相對低成本,可靠的溫度傳感器,易于使用和接口。它還將在兩種主要替代品的背景下檢查熱電偶:熱電偶和無線電終端。

什么是熱敏電阻?

A: 熱敏電阻是具有電阻的傳感元件,電阻隨環境溫度的變化而變化。它由金屬氧化物半導體組成,壓入一個小珠、盤、晶圓片或其他容器,并涂上環氧樹脂或玻璃。熱敏電阻器是測量溫度的非常精確和有效的傳感器,盡管只是在有限的范圍內。

問:為什么它們被稱為熱敏器?

A: 這個名字是從短語熱敏感的反應器。

問:他們的一些重要屬性是什么?

A: 它們提供了任何可比測量設備的最佳靈敏度,非常適合捕捉和傳遞較小的溫度變化。它們通常也比RTD有更高的阻力。與RTD不同,熱敏電阻通常是負溫度系數器件,這意味著它的電阻隨溫度的增加而降低。

問:顯而易見的問題是,在高水平上,他們?nèi)绾闻crds和熱電偶進行比較?

A: 圖1 提供概述。

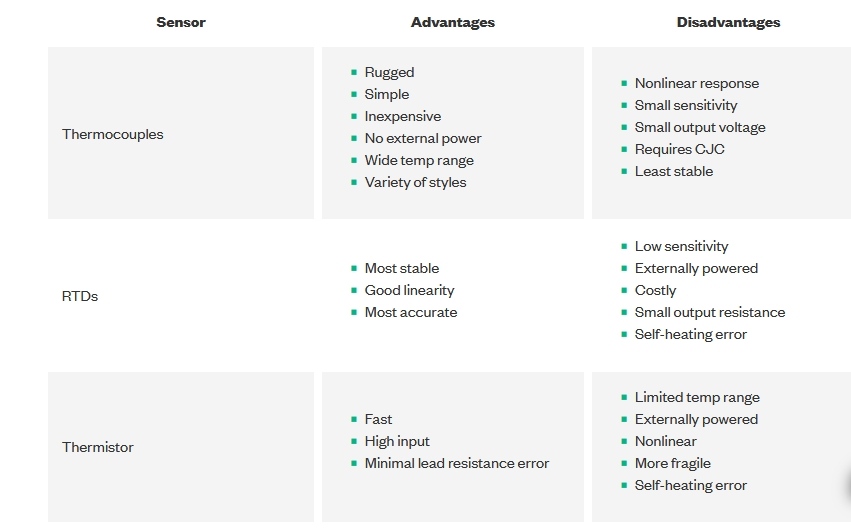

圖1這一高層概述提供了一個相對比較的主要特點熱電偶,rds和熱電偶。

它們是怎樣制作的?他們的圖解圖符號是什么?

A: 熱電阻器是由金屬和金屬氧化物材料的混合物制成的。一旦混合,材料形成和燃燒(燒結)到所需的形狀.然后可以使用熱電阻作為磁盤風格的熱電阻?；蛴勉U線和涂料進一步成形和組裝,以形成珠體風格的熱敏器( 圖2 ).

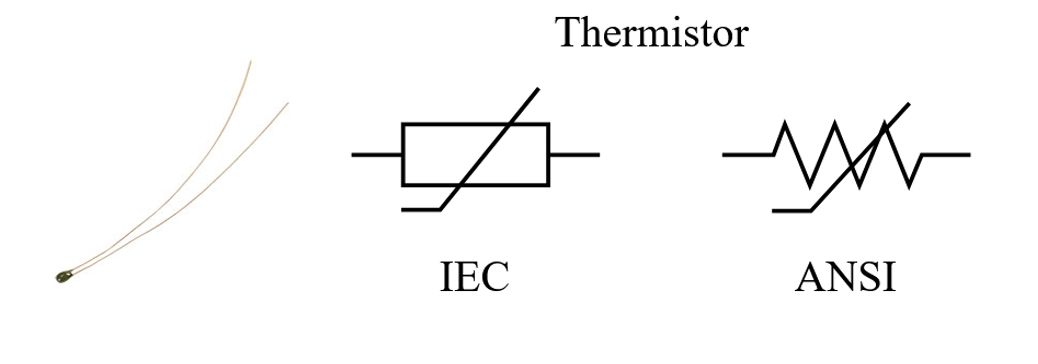

圖2(左)熱敏電阻可以看起來像一個普通的帶有兩個導線的微小珠子;(右)它在示意圖上由獨立選舉委員會或ANSI符號表示。

問:在哪里使用熱敏器?

A: 它們被用于許多不考慮極端溫度的消費和中等范圍的情況,如空調、暖通空調系統和供水系統。

問:他們的"包裝"是什么樣子的?

A: 環氧涂料通常用于低溫設備(通常為-50-150℃),而玻璃涂料則用于高溫應用(通常為-50-300℃)。)較低的、非堅硬的消費者應用程序,如空調,通常把它們當作一個帶銅引線的露珠包,可以焊接到電路板上。更堅固的裝置可以用探測器包裝.

熱敏電阻的尺寸是多少?

A: 它們可以是相當小的,像一個小圓頭。這使它們更容易放置,并確保它們的熱質量低,反應時間短。

問:熱敏電阻的基本類型是什么?

A: 有兩種基本類型。負溫度系數(NTC)熱敏電阻是最常見的熱敏電阻。它的電阻隨著溫度的上升而降低,反之亦然.隨著溫度系數的增加,電阻隨溫度的增加而增加。PTC版本很少用于溫度測量,但有其他用途。

問:PTC版本在哪里使用?

A: PTC熱敏電阻器用作限流裝置或保險絲。PTC設備通常采用反向模式,而不是使用環境溫度的變化來引起電阻的變化,從而允許溫度測量。電流的增加,例如馬達故障或停滯,會導致自熱增加,進而導致電阻增加。這種增加阻礙了電流的流動,就像一個限流閥一樣。請注意,這個常見問題并沒有討論P(yáng)TC單位的細節或它們的限流應用;它完全側重于NTC熱敏電阻器和溫度感知。

問:熱敏電阻的一些主要特性是什么?

A: 熱敏電阻的靈敏度是RTD的許多倍,但它的有效溫度范圍更有限。隨著溫度的上升,NTC熱敏電阻大幅下降。

問:熱敏電阻器是否有類似于RDS和熱電偶的標準?

A: 與熱電偶和rds不同的是,它們對電阻和溫度以及其他重要屬性都有行業和監管標準,熱敏電阻器沒有標準化,而且與供應商的鏈接性要大得多。這并沒有阻止它們?cè)谶m當?shù)膽?yīng)用中被采用。

熱敏電阻器性能

問:熱敏電阻的溫度與電阻轉移功能是什么?

A: 每種熱敏電阻材料提供不同的電阻。溫度曲線。有些材料提供了更好的穩定性,而另一些材料具有較高的電阻,這樣它們就可以制造成較大或較小的熱敏電阻。

熱敏電阻的頂級性能參數是什么?

A: 許多制造商列出一個β常數,表明兩個指定溫度之間電阻的變化。這個常數和25℃時的電阻可以用來確定一個特定的熱敏電阻曲線。

熱敏電阻的名義電阻是多少?

A: 它隨供應商和特定型號而變化,但可能高達幾千歐姆。這一高值提供了一個更大的輸出量(通常在100歐姆左右)與準確的測量電流,并往往消除了對鉛線電阻補償?shù)男枰?這是規定在某些配置溫度傳感器。

相對較低溫度的應用(-55至大約70℃)通常使用較低電阻熱敏電阻(2200-10000℃)。較高溫度的應用通常使用較高電阻熱敏電阻器(超過10,000分)來優化電阻在所需溫度下的變化。

與具有相對較小的名義電阻的rds或熱電偶不同,熱敏電阻器根據范圍有許多標準電阻。常用的值包括2252分,3千電子束,5千電子束,10千電子束,30千電子束,50千電子束,甚至1千電子束。

問:熱敏電阻相對于熱敏電阻的線性變化是什么? 溫度變了?

A: 相比之下,當電阻幾乎線性變化時,NTC熱敏電阻具有高度的非線性變化( 圖3 )。設計者必須在系統中適應這種情況,或者采用非線性工作,或者設計一些線性化方案。然而,它們?cè)诓煌瑴囟认碌母唠娮枳兓峁┝烁玫姆直媛?提供了明顯的優勢,而不是較小的傳感范圍。

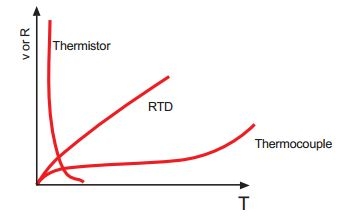

圖3這三個傳感器的溫帶電阻(或電壓,熱電偶)曲線非常明顯,顯示出它們之間的明顯差異。

熱敏電阻的準確性和穩定性如何?

A: 熱電阻器是最精確的溫度傳感器類型之一,根據傳感器模型,高性能傳感器的精確度可達到+0.1℃或+0.2℃。然而,這一精確度是以"價格"計算的,因?yàn)樗荒茉谙喈?dāng)有限的溫度范圍內,例如0-100℃范圍內實現。對于許多消費者和其他應用程序來說,這通常不是一個問題。

問:在選擇應用程序的"最佳"或最合適的溫度傳感器時,熱敏電阻在關鍵性能屬性方面如何與熱電偶和rds進行比較?

A: 圖4 提供了一個很好的總結。然而,與所有這些摘要一樣,也有例外和例外情況或定制單位可能與這些概括相抵觸。

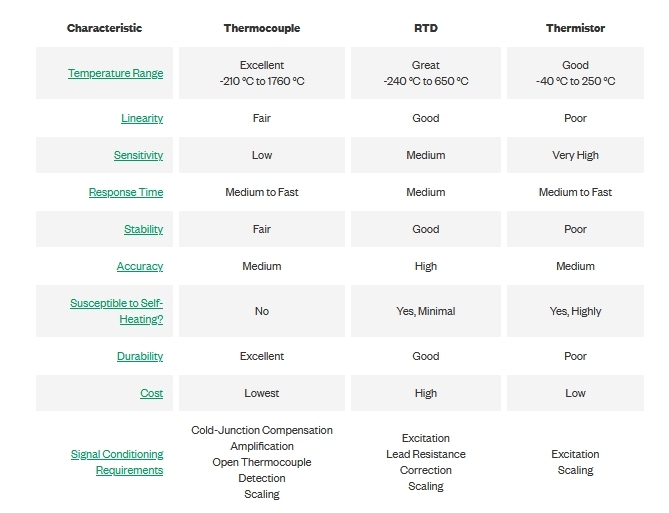

圖4該表更詳細地展示了三種傳感器類型的比較性能屬性。

熱敏電阻的基本接口電路是什么樣的?

A: 許多電路甚至專用集成電路都有用于此應用,它們都使用一個源驅動電流進入設備,測量電壓降或放置在其上的電壓源,并測量電流流。然后可以擴展基本電路的校準和補償功能,故障和斷線檢測,A/D轉換器等。

你能舉個例子嗎?

A: 圖5 顯示驅動熱敏電阻和電壓源的基本電流源。雖然它們看起來很相似,但與電壓源(VTF)相比,電流源設置和在每種情況下測量的值有明顯的不同。

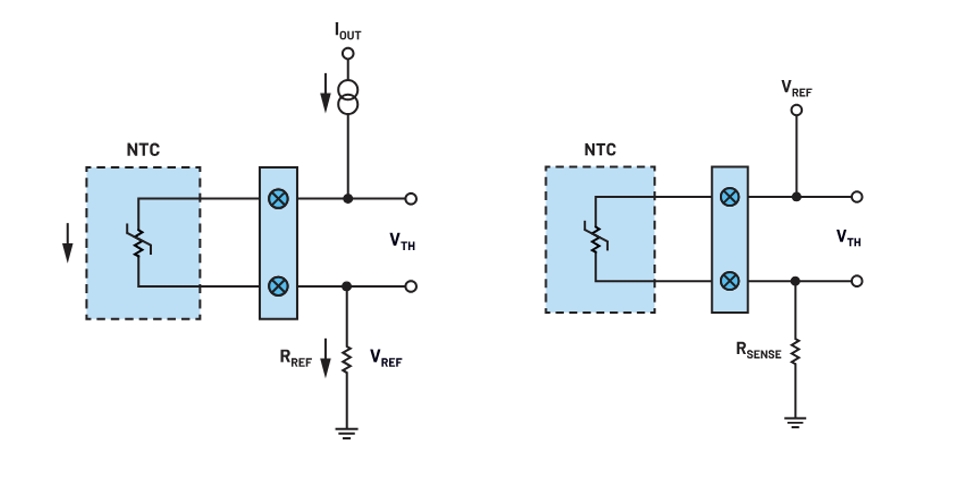

圖5當前源接口(左)和伏特源接口(右)是簡單和幾乎相同的。但是,它們?cè)谂c熱敏電阻的刺激/反應的相互作用上還是有很大的不同。

結論

熱敏電阻為設計師提供了一個可行的選擇,在適當?shù)那闆r和應用中測量溫度。它們通常被與熱電偶和無線電終端相比較,在許多應用中,它們可以是成本效益高、性能高的傳感器,但它們不適合或不適合其他應用。
