嵌入式軟件開發團隊面臨的最大挑戰之一是他們花費太多時間調試軟件。當我在參加的各種會議上與世界各地的團隊和工程師交談時，很明顯，開發人員平均花費 40% 或更多的時間來調試他們的軟件。

坦率地說，花費這么多時間進行調試是不可接受的，而且在許多情況下是不必要的。開發人員可以使用許多技術來更好地管理錯誤，但一種有趣的技術可以用來防止錯誤并及時發現錯誤，那就是一種稱為“按合同設計”(DbC) 的設計方法。

在今天的文章中，我們將研究 DbC 以及如何使用它來改進我們的嵌入式軟件。

合同設計簡介

按合同設計編程背后的理念是，C 程序員的每個接口或函數都應該明確定義、精確且可驗證。這意味著每個函數都應該與之關聯：

· 前提條件——在調用函數之前保證滿足的條件。前置條件在組件契約中指定，使函數不必在內部檢查條件。

· 后置條件——只要滿足所有先決條件，組件完成執行時保證滿足的條件。

· 副作用– 被調用函數執行時對系統產生的影響。副作用是函數執行的有用工作。

· 不變量——在應用程序中指定的條件，必須滿足該條件才能使用該組件。例如，restrict 與指針一起使用，該指針告訴編譯器輸入不會在程序中的其他任何地方使用。

通過正式定義這四項，該函數得到了完整的指定，并為任何使用該函數的開發人員提供了理解：

· 調用函數之前需要發生什么才能使其正常運行

· 調用該函數后預期的系統狀態是什么

· 進入和退出時將保留的屬性

· 將對系統進行的更改

按合同設計創建了使用函數的開發人員必須遵守的義務，才能從調用該函數中受益。如果他們不遵守這些義務，就會將錯誤注入到他們的應用程序中!

在 C 應用程序中利用合同設計

乍一看，合同設計是另一個超重的流程，會增加已經超負荷的開發周期。使用合同設計非常簡單，可以改進代碼庫文檔并減少軟件中的缺陷，這還有提高軟件質量的額外好處。按合同設計不必非常正式，而是可以完全在代碼文檔中處理。例如，請查看下面圖 1 中的 Doxygen 函數頭。

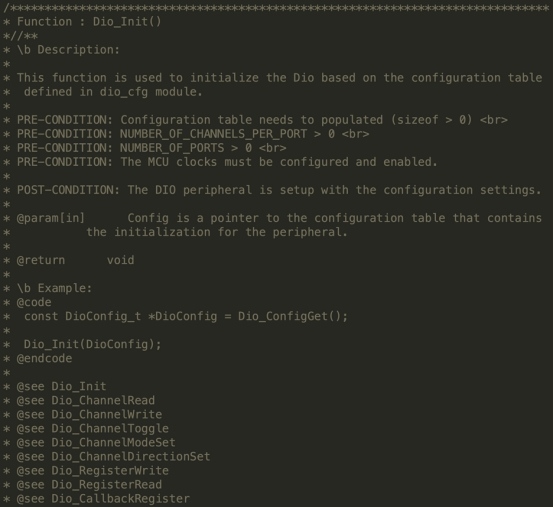

圖 1 – Doxygen 中的按合同設計注釋塊示例

正如您從示例中看到的，注釋塊有一些與之關聯的附加行，用于調用函數的前置條件和后置條件。在本例中，對于 Dio_Init，我們指定：

· 需要填充指定引腳功能和狀態的配置表

· MCU上引腳數量的定義必須大于0

· 引腳端口數量的定義必須大于0

· 必須啟用 GPIO 時鐘

如果這些條件都滿足，當開發人員調用 Dio_Init 函數并提供指定參數時，我們可以預期該函數的輸出將配置與預定義配置表匹配的 GPIO 引腳。

使用斷言驗證合約

我們可以使用文檔和注釋來指定我們的前置條件和后置條件，但這并不意味著開發人員會遵循它們。在復雜的應用程序中，開發人員可能會忽略一個條件。如果發生這種情況，他們就違反了合同，而且無從知曉!相反，他們最終會遇到一個可能難以發現和解決的錯誤。需要有某種方法來驗證合約;對于使用 C 語言的開發人員來說，該方法就是使用斷言。

我發現斷言的最佳定義是斷言是：

“程序中特定點的布爾表達式，除非程序中存在錯誤，否則該表達式將為真?！?(來源：未知，我找不到參考資料，但定義已深深印在我的腦海中!)

我認為我們應該用該定義中的缺陷替換錯誤，但就我們現在的目的而言，我們不要讓這分散我們的注意力。

關于上述定義，我們需要注意以下三點：

· 斷言將表達式計算為 true 或 false

· 斷言是對代碼中特定點的系統狀態的假設

· 該斷言驗證了系統假設，如果不正確，則會揭示代碼中的錯誤

從定義中可以看出，斷言對于驗證函數、模塊或接口的契約特別有用。它們不用于錯誤處理，而是用于檢測代碼中的缺陷。

關于斷言有很多知識，但是在考慮斷言和按合同設計時，使用斷言來評估合同非常簡單。例如，考慮我們在圖 2 中看到的 Dio_Init 函數。如果我們要包含代碼來驗證我們之前在注釋中編寫的合約，我們可能會擁有一個類似于下面圖 2 的函數。

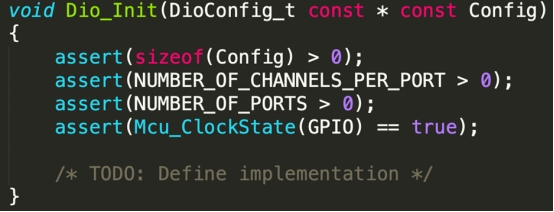

圖 2 – 使用 Dio_Init 斷言的 DbC 實現示例

正如您所看到的，我們對每個前提條件都有一個斷言。我們還可以使用斷言來執行對后置條件和不變量的檢查，但此時您已經明白了。

斷言為您提供了一種干凈、簡單的機制來強制執行合同設計。雖然一些時鐘周期將用于評估表達式，但一旦開發完成，在系統驗證之前，您可以禁用斷言以獲得一點額外的性能。一般來說，我通常會啟用它們，但遵循NASA的規則很重要：

“讓你測試的東西飛翔”

因此，如果您在啟用斷言的情況下進行測試，則在發布時啟用它們。如果您禁用它們并發貨，您的系統計時可能會發生變化，從而導致可能的競爭條件或其他有趣的缺陷。對于當今的現代處理器，如 Cortex-M4、Cortex-M23、Cortex-M33 等，計算表達式的開銷通常非常低。

結論

按合同設計是一種簡單的技術，開發人員可以使用它來完整地指定其功能、組件和接口。完全指定的接口可以減少實現混亂，并且可以進行驗證以確保滿足所有先決條件?？梢允褂脭嘌圆东@不滿足任何條件的情況，斷言告訴開發人員其應用程序中存在缺陷以及該缺陷在哪里!這可以大大減少調試嵌入式系統所花費的時間，從而節省時間、開發成本并減輕開發人員的壓力。
