PLC與變頻器的搭配使用在工業控制中非常常見，主要用于實現對電機的精確控制和調節。以下是一些PLC與變頻器搭配使用的方法和要點：

1.PLC控制變頻器的方式

1.1輸出信號控制

直接連接：通過PLC的輸出點直接連接到變頻器的啟動停止信號，同時PLC也可輸出模擬量信號來調節變頻器的速度。

信號傳輸：確保PLC的com口與變頻器的com口連接在一起，以保證信號傳輸?shù)捻槙场?

1.2 485通信控制

優勢：通過485通信的方式實現PLC對變頻器的控制，控制電纜僅需兩根，可以同時控制多臺變頻器互不干擾。

數據讀?。翰粌H可以輕松實現對變頻器的啟停和速度調節，還可實時讀取電流、電壓、頻率、功率、轉速、溫度和故障代碼等數據。

2.搭配使用的注意事項

2.1開關指令信號的輸入

連接方式：變頻器通常利用繼電器接點或具有繼電器接點開關特性的元器件如晶體管與PLC相連，得到運行狀態指令。

防誤操作：在使用繼電器接點時，應盡量避免接觸不良帶來的誤動作;使用晶體管進行連接時，則需考慮晶體管本身的電壓、電流容量等因素，保證系統的可靠性。

2.2數值信號的輸入

信號類型：變頻器中存在一些數值型如頻率、電壓等指令信號的輸入，可分為數字輸入和模擬輸入兩種。

接口選擇：當變頻器和PLC的電壓信號范圍不同時，需要根據變頻器的輸入阻抗選擇PLC的輸出模塊。

3.控制方式的選擇

3.1開關量方式

硬件連接：將PLC的開關量輸出端子與變頻器的開關量輸入端子連接起來，同時可以將變頻器的開關量輸出端子與PLC的開關量輸入端子連接起來。

3.2模擬量方式

硬件連接：將PLC的模擬量輸出端子(可能需要連接模擬量輸出模塊)與變頻器的模擬量輸入端子連接，利用模擬信號來調節電動機的轉速。

3.3通信方式

硬件連接：以RS485為例，通過通信電纜連接PLC和變頻器，實現遠程控制和數據傳輸。

PLC與變頻器一般有三種連接方法

01

利用PLC的模擬量輸出模塊控制變頻器PLC的模擬量輸出模塊輸出0～5V電壓信號或4～20mA電流信號，作為變頻器的模擬量輸入信號，控制變頻器的輸出頻率。這種控制方式接線簡單，但需要選擇與變頻器輸入阻抗匹配的PLC輸出模塊，且PLC的模擬量輸出模塊價格較為昂貴，此外還需采取分壓措施使變頻器適應PLC的電壓信號范圍，在連接時注意將布線分開，保證主電路一側的噪聲不傳至控制電路。

02

利用PLC的開關量輸出控制變頻器。PLC的開關輸出量一般可以與變頻器的開關量輸入端直接相連。這種控制方式的接線簡單，抗干擾能力強。利用PLC的開關量輸出可以控制變頻器的啟動/停止、正/反轉、點動、轉速和加減時間等，能實現較為復雜的控制要求，但只能有級調速。使用繼電器觸點進行連接時，有時存在因接觸不良而誤操作現象。使用晶體管進行連接時，則需要考慮晶體管自身的電壓、電流容量等因素，保證系統的可靠性。另外，在設計變頻器的輸入信號電路時，還應該注意到輸入信號電路連接不當，有時也會造成變頻器的誤動作。例如，當輸入信號電路采用繼電器等感性負載，繼電器開閉時，產生的浪涌電流帶來的噪聲有可能引起變頻器的誤動作，應盡量避免。

03

PLC與RS-485通信接口的連接。所有的標準西門子變頻器都有一個RS-485串行接口(有的也提供RS-232接口)，采用雙線連接，其設計標準適用于工業環境的應用對象。單一的RS-485鏈路最多可以連接30臺變頻器，而且根據各變頻器的地址或采用廣播信息，都可以找到需要通信的變頻器。鏈路中需要有一個主控制器(主站)，而各個變頻器則是從屬的控制對象(從站)。

PLC與變頻器通訊方式

01

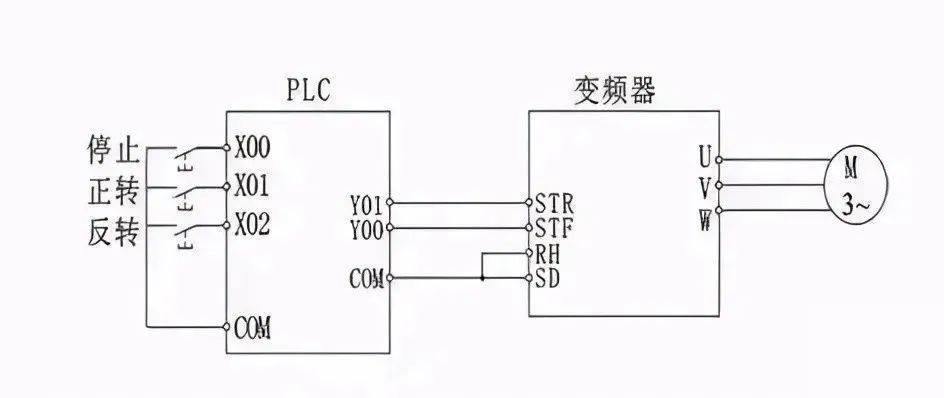

PLC的開關量信號控制變頻器PLC(MR型或MT型)的輸出點、COM點直接與變頻器的STF(正轉啟動)、RH(高速)、RM(中速)、RL(低速)、輸入端SG等端口分別相連。PLC可以通過程序控制變頻器的啟動、停止、復位;也可以控制變頻器高速、中速、低速端子的不同組合實現多段速度運行。但是，因?yàn)樗遣捎瞄_關量來實施控制的，其調速曲線不是一條連續平滑的曲線，也無法實現精細的速度調節。

02

PLC的模擬量信號控制變頻器硬件：FX1N型、FX2N型PLC主機，配置1路簡易型的FX1N-1DA-BD擴展模擬量輸出板;或模擬量輸入輸出混合模塊FX0N-3A;或兩路輸出的FX2N-2DA;或四路輸出的FX2N-4DA模塊等。優點：PLC程序編制簡單方便，調速曲線平滑連續、工作穩定。缺點：在大規模生產線中，控制電纜較長，尤其是DA模塊采用電壓信號輸出時，線路有較大的電壓降，影響了系統的穩定性和可靠性。

03

PLC采用RS-485通訊方法控制變頻器這是使用得最為普遍的一種方法，PLC采用RS串行通訊指令編程。優點：硬件簡單、造價最低，可控制32臺變頻器。缺點：編程工作量較大。

04

PLC采用RS-485的Modbus-RTU通訊方法控制變頻器三菱新型F700系列變頻器使用RS-485端子利用Modbus-RTU協議與PLC進行通訊。優點：Modbus通訊方式的PLC編程比RS-485無協議方式要簡單便捷。缺點：PLC編程工作量仍然較大。

05

PLC采用現場總線方式控制變頻器三菱變頻器可內置各種類型的通訊選件，如用于CC-Link現場總線的FR-A5NC選件;用于Profibus DP現場總線的FR-A5AP(A)選件;用于DeviceNet現場總線的FR-A5ND選件等等。三菱FX系列PLC有對應的通訊接口模塊與之對接。優點：速度快、距離遠、效率高、工作穩定、編程簡單、可連接變頻器數量多。缺點：造價較高。

06

采用擴展存儲器優點：造價低廉、易學易用、性能可靠 缺點：只能用于不多于8臺變頻器的系統。
