逆變電源操控電路選用了2片集成脈寬調制電路芯片SG3524，一片用來發作PWM波，操控推挽升壓電路;另一片與正弦函數發作芯片ICL8 038聯接來發作SPWM波，操控全橋逆變電路。集成芯片比分立元器材操控電路具有更簡略、更牢靠的特征和易于調試的利益。

蓄電池中直流電壓通過推挽電路進行升壓，在直流環上得到一個契合央求的直流電壓330 V分配(50 Hz/220 V溝通輸出時)。為確保體系牢靠作業，避免主電路對操控電路的煩擾，選用主、控電路徹底阻隔的辦法，即驅動信號用光耦阻隔，反響信號用變壓器阻隔。逆變電源的SPWM波形發作電路如下圖所示。

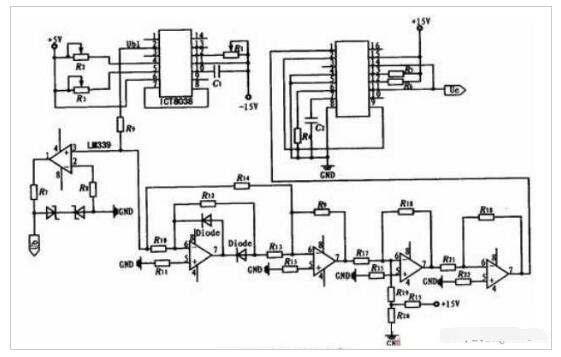

逆變電源的SPWM波形發作電路

PWM控制(脈沖寬度調制)的基本原理

控制方式就是對逆變電路開關器件的通斷進行控制，使輸出端得到一系列幅值相等的脈沖，用這些脈沖來代替正弦波或所需要的波形，也就是在輸出波形的半個周期中產生多個脈沖，使各脈沖的等值電壓為正弦波形，所獲得的輸出平滑且低次諧波少，按一定的規則對各脈沖的寬度進行調制，既可改變逆變電路輸出電壓的大小，也可改變輸出頻率。

脈沖寬度調制的簡介

脈沖寬度調制是一種模擬控制方式，其根據相應載荷的變化來調制晶體管基極或MOS管柵極的偏置，來實現晶體管或MOS管導通時間的改變，從而實現開關穩壓電源輸出的改變，這種方式能使電源的輸出電壓在工作條件變化時保持恒定，是利用微處理器的數字信號對模擬電路進行控制的一種非常有效的技術，脈沖寬度調制是利用微處理器的數字輸出來對模擬電路進行控制的一種非常有效的技術，廣泛應用在從測量、通信到功率控制與變換的許多領域中。

脈沖寬度調制的發展背景

隨著電子技術的發展，出現了多種脈沖寬度調制技術，其中包括：相電壓控制PWM、脈寬PWM法、隨機PWM、SPWM法、線電壓控制PWM等，而在鎳氫電池智能充電器中采用的脈寬PWM法，它是把每一脈沖寬度均相等的脈沖列作為PWM波形，通過改變脈沖列的周期可以調頻，改變脈沖的寬度或占空比可以調壓，采用適當控制方法即可使電壓與頻率協調變化，可以通過調整PWM的周期、PWM的占空比而達到控制充電電流的目的。

脈沖寬度調制的特點

PWM的特點是從處理器到被控系統信號都是數字形式的，無需進行數模轉換，讓信號保持為數字形式可將噪聲影響降到最小，噪聲只有在強到足以將邏輯1改變?yōu)檫壿?或將邏輯0改變?yōu)檫壿?時，也才能對數字信號產生影響。

對噪聲抵抗能力的增強是PWM相對于模擬控制的另外一個優點，而且這也是在某些時候將PWM用于通信的主要原因，從模擬信號轉向PWM可以極大地延長通信距離，在接收端，通過適當?shù)腞C或LC網絡可以濾除調制高頻方波并將信號還原為模擬形式。

控制方法

等脈寬PWM法

等脈寬PWM法是PWM法中最為簡單的一種，它是把每一脈沖的寬度均相等的脈沖列作為PWM波，通過改變其周期，達到調頻的效果，改變脈沖的寬度或占空比可以調壓，采用適當控制方法即可使電壓與頻率協調變化。

隨機PWM

在20世紀70年代開始至20世紀80年代初，由于當時大功率晶體管主要為雙極性達林頓三極管，載波頻率一般不超過5kHz，電機繞組的電磁噪音及諧波造成的振動引起了人們的關注，為求得改善，隨機PWM方法應運而生。

SPWM法

SPWM法是一種比較成熟的，如今使用較廣泛的PWM法，前面提到的采樣控制理論中的一個重要結論：沖量相等而形狀不同的窄脈沖加在具有慣性的環節上時，其效果基本相同的。

線電壓控制PWM

前面所介紹的各種PWM控制方法用于三相逆變電路時，都是對三相輸出相電壓分別進行控制的，使其輸出接近正弦波，但是，對于像三相異步電動機這樣的三相無中線對稱負載，逆變器輸出不必追求相電壓接近正弦，而可著眼于使線電壓趨于正弦。

電流控制PWM

電流控制PWM的基本思想是把希望輸出的電流波形作為指令信號，把實際的電流波形作為反饋信號，通過兩者瞬時值的比較來決定各開關器件的通斷，使實際輸出隨指令信號的改變而改變。
