一、限流電阻是什么

??限流電阻是由電阻串聯于電路中，用以限制所在支路電流的大小，以防電流過大燒壞所串聯的元器件。?限流電阻的主要作用是限制電流，防止電路中的電流過大，從而保護電路中的其他元件不受損壞。同時，限流電阻也能起到分壓的作用。?

限流電阻通過限制電流的大小來保護電路中的元件。當電流過大時，限流電阻會限制電流，防止電流超過元件的承受范圍，從而避免元件損壞。此外，限流電阻還能起到分壓的作用，通過分壓來保護電路中的敏感元件。

限流電阻廣泛應用于各種需要限制電流的場合。例如，在?LED燈電路中，限流電阻可以限制流經LED的電流，防止電流過大燒毀LED燈。在電子設備中，限流電阻也常用于保護?集成電路和其他敏感元件。

二、穩壓管限流電阻的計算

首先我們要明白，穩壓二極管為什么要加限流電阻，作用有二：

①穩壓二極管工作在反向擊穿區時，內阻很小，如果不加限流電阻，輸入電壓沒有超過標稱穩壓值穩壓管截止則不會有問題，但輸入電壓超出標稱穩壓值后，流經穩壓管的電流急劇增大，穩壓管實際消耗功率急劇增大，很快超出穩壓管最大耗散功率，從而損壞穩壓管。

②限流電阻在保護穩壓管的同時，也會給穩壓管提供一個穩定的工作電流，使穩壓管處于我們需要的這個穩壓的狀態。

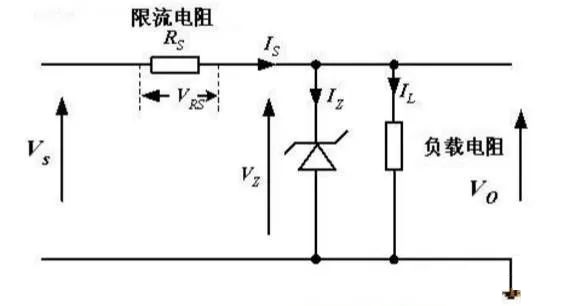

限流電阻計算圖例

穩壓過程分析：輸入電壓VS升高，會導致輸出電壓VO升高，穩壓管與負載并聯，所以穩壓管兩端電壓相應升高，根據穩壓管反向擊穿特性，微弱的電壓變化會導致電流IZ變化很大，IZ增大，IS也會增大，限流電阻RS兩端的壓降會增大，從而抵消了VS的變化，使得VO保持穩定，反之亦然。
