一、差分放大電路的原理

差分放大電路是一種雙端輸入、單端輸出的放大器，其基本結構由兩個晶體管（或運算放大器）組成，分別對應兩個輸入信號Vin+和Vin-。這兩個輸入信號在電路中被分別放大，然后通過差分方式進行比較，最終得到一個單端輸出信號Vout。差分放大電路的基本原理是利用兩個晶體管的差分輸入特性，將兩個輸入信號的差值放大輸出。

1. 差分輸入特性

差分放大電路的差分輸入特性是指電路對兩個輸入信號的差值進行放大，而對共模信號（即兩個輸入信號的公共部分）進行抑制。當Vin+和Vin-之間的電壓差ΔVin（ΔVin = Vin+ - Vin-）不為零時，差分放大電路會將這個差值放大，并通過Vout輸出。這種差分輸入特性使得差分放大電路能夠有效地消除共模噪聲和干擾信號，提高信號的信噪比。

2. 放大過程

差分放大電路的放大過程可以分為以下幾個步驟：

輸入信號通過輸入電路進入差分放大電路，被分為差模信號和共模信號。

差模信號被差分放大器放大，而共模信號被抑制。

放大后的差模信號通過輸出電路轉換為單端信號輸出。

在放大過程中，差分放大電路通過調整晶體管的偏置電流、負載電阻等參數來實現所需的放大倍數。同時，通過選擇合適的反饋網絡（如電壓反饋、電流反饋等）來穩定電路的工作狀態和提高電路的性能。

二、差分放大電路對共模信號和差模信號的影響

（一）差分放大電路

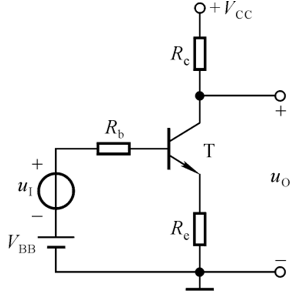

當集電極電流Icq有微小變化時，會在發射極電阻Re上產生壓降，而Re上的壓降又會影響b-e之間的電壓，從而會影響Icq，達到穩定工作點。

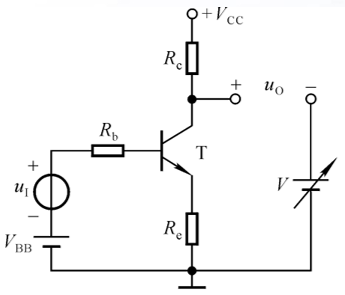

受溫度控制的直流電源

對稱式電路

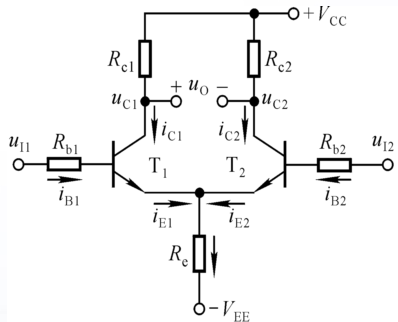

長尾式差分放大電路

（二）對共模信號影響

當電路輸入共模信號時：

一方面：基極電流和集電極電流的變化相等，因此集電極電位的變化也相等，即uC1=uC2。 使得輸出電壓uo=0，即對共模信號不放大。

另一方面：發射極電阻Re對共模信號的負反饋作用，抑制了每只晶體管集電極電流ic的變化，從而抑制集電極電位的變化。

（三）對差模信號影響

當電路輸入差模信號時：

基極電流的變化集電極電流也會跟著相應變化，大小相等，符號相反的電流在Re電阻的節點就會抵消，Re上的電流就不會變，也不會引起反饋。 Re對差模信號來說相當于短路。

輸出電壓：Uo

Uo=UO1-UO2

=VCC-βRciB1-VCC+βRciB1（iB1與iB2大小相等，方向相反）

電壓放大倍數：Avd

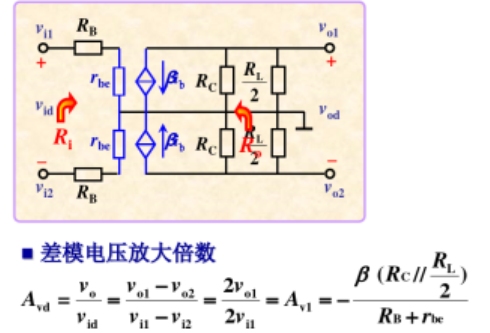

根據差模信號輸入時的微變等效電路

差分放大電路的意義：抑制共模信號，放大差模信號，克服溫漂等。
