電源紋波是什么意思

電源紋波指標是開關電源模塊或者DC/DC的一項很重要的參數。

電源紋波可以理解為電源模塊包括VRM的輸出電壓的波動，和復雜的供電網絡無關，或者說是電源輸出的源端的電壓的波動。它是圍繞著輸出的直流電壓上下來回波動的周期性信號，但周期和振幅并不是定值，而是隨著時間變化，并且不同電源的紋波波形也不一樣。

ddr電源紋波要求多大

一般不超過1%，DDR3一般是1.5V，所以紋波不能超過15mV依此類推，太高會上不去高頻!

什么是紋波?

開關電源的輸出并不是真正恒定的，輸出存在著周期性的抖動，這些抖動看上去就和水紋一樣，稱為紋波。紋波可以是電壓波紋或電流紋波。

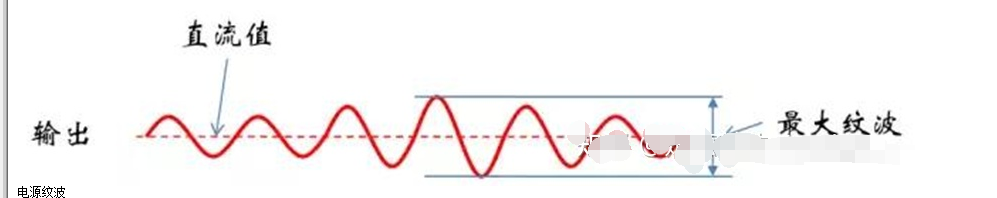

電源紋波

低頻紋波：來自AC輸入的周期，電源對輸入的抑制比不是完美的，當輸入變化，輸出也會變化。

高頻紋波：來自開關切換的周期，開關電源不是線性連續輸出能量，而是將能量組成一個個包來傳輸，因此會存在和開關周期對應的紋波。

電源紋波是指電源輸出電壓中存在的周期性波動，通常以峰-峰值(Vpp)來表示。電源紋波對電子設備的性能和可靠性有著重要的影響。

1.1 電源紋波的定義 電源紋波是指電源輸出電壓中存在的周期性波動，通常以峰-峰值(Vpp)來表示。電源紋波的大小與電源的穩定性、負載變化、電源內部結構等因素有關。

1.2 電源紋波的分類 電源紋波可以分為直流紋波和交流紋波。直流紋波是指電源輸出電壓中的直流成分的波動，而交流紋波是指電源輸出電壓中的交流成分的波動。

1.3 電源紋波的測量 電源紋波的測量通常使用示波器進行。將示波器的探頭連接到電源輸出端，通過示波器的屏幕可以觀察到電源輸出電壓的波形，從而測量出電源紋波的大小。

2.1 電源內部結構的影響 電源內部結構的設計和選材對電源紋波的大小有著直接的影響。例如，電源的濾波電容、電感等元件的參數選擇不當，會導致電源紋波的增大。

2.2 負載變化的影響 電源負載的變化會導致電源輸出電壓的波動，從而產生電源紋波。當負載電流突然增大或減小時，電源需要一定的時間來調整輸出電壓，這個過程中就會產生電源紋波。

2.3 輸入電壓波動的影響 電源的輸入電壓波動也會導致電源紋波的產生。當輸入電壓波動較大時，電源內部的調節機制需要一定的時間來響應，這個過程中就會產生電源紋波。

3.1 電源的設計 電源的設計對電源紋波的大小有著重要的影響。合理的電源設計可以有效地降低電源紋波，提高電源的穩定性。

3.2 電源的負載 電源的負載對電源紋波的大小也有著重要的影響。負載電流的變化會導致電源輸出電壓的波動，從而產生電源紋波。

3.3 電源的工作溫度 電源的工作溫度也會影響電源紋波的大小。當電源工作在高溫環境下時，電源內部元件的性能會受到影響，從而導致電源紋波的增大。

4.1 示波器測試法 示波器測試法是測量電源紋波最常用的方法。將示波器的探頭連接到電源輸出端，通過示波器的屏幕可以觀察到電源輸出電壓的波形，從而測量出電源紋波的大小。

4.2 頻譜分析法 頻譜分析法是通過分析電源輸出電壓的頻譜來測量電源紋波的方法。使用頻譜分析儀可以測量出電源輸出電壓中的各個頻率成分，從而計算出電源紋波的大小。

4.3 負載瞬態測試法 負載瞬態測試法是通過模擬電源負載的瞬態變化來測量電源紋波的方法。通過改變電源的負載電流，觀察電源輸出電壓的變化，從而測量出電源紋波的大小。

5.1 優化電源設計 優化電源設計是降低電源紋波的有效方法。合理的電源設計可以有效地降低電源紋波，提高電源的穩定性。例如，選擇合適的濾波電容、電感等元件，可以降低電源紋波。

5.2 增加濾波電容 增加濾波電容是降低電源紋波的常用方法。濾波電容可以有效地吸收電源輸出電壓中的高頻成分，從而降低電源紋波。

5.3 使用穩壓器 使用穩壓器可以有效地降低電源紋波。穩壓器可以對電源輸出電壓進行調節，使其保持穩定，從而降低電源紋波。

5.4 控制負載變化 控制負載變化也是降低電源紋波的有效方法。通過控制負載電流的變化，可以減少電源輸出電壓的波動，從而降低電源紋波。

6.1 影響設備性能 電源紋波會導致電子設備的性能下降。例如，電源紋波會導致數字電路的邏輯判斷錯誤，影響模擬電路的信號質量。

6.2 影響設備可靠性 電源紋波會導致電子設備的可靠性降低。電源紋波會導致電源內部元件的老化加速，從而降低設備的使用壽命。

6.3 影響設備穩定性 電源紋波會導致電子設備的穩定性下降。電源紋波會導致電源輸出電壓的波動，從而影響設備的運行穩定性。
