示波器，作為捕獲與展示信號波形的電子測量儀器，將信號以圖形形式展現，讓我們能深入觀察和分析信號的瞬態變化。下面，讓我們一起學習如何使用示波器捕捉瞬態波形。

示波器對于電子行業是常見的測量儀器，應用十分廣泛。很多電子工程師都是通過示波器來測量電子產品的一些數據情況，示波器的強大就在于將肉眼看不見的電數據，以不同形式的波形曲線顯示出來電壓、電流、頻率等不同的情況，便于電子工程師根據數據，研究各種電的現象。那么，示波器如何捕捉瞬間波形，讓信號無所遁形呢?

其實想要捕捉瞬間信號波形，有兩種方法可以實現，一種是斷電捕捉的方法，另一種就是調試測試捕捉方法。

斷電捕捉瞬間信號

斷電捕捉方法整個過程中有兩個部分，一是捕捉到斷電時間的波形;二是計算捕捉到的波形的斷電時間。

而這兩個部分的斷電方式，一個是主動斷電，一個是被動斷電;而信號又分為交流電和直流電。那么就要根據不用的因素選擇捕捉方式。

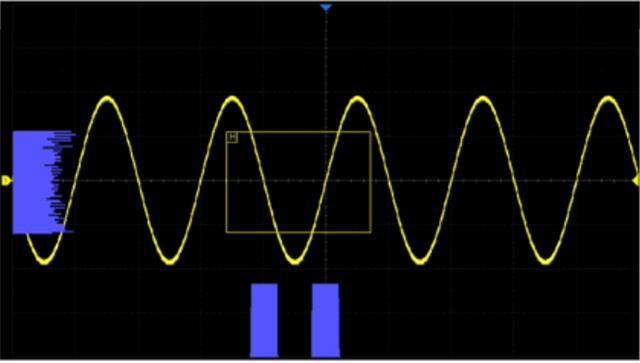

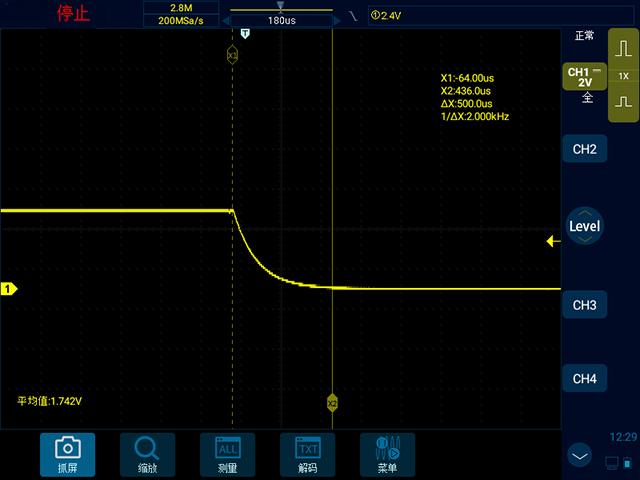

如：直流電被動斷電(設備處于運行中，無法知道何時會斷電)，示波器就可以采用單次觸發的方式來捕捉到波形。我們將示波器的觸發模式設置為自動，觸發方式設置為邊沿下降觸發，將觸發電平移動至直流電壓之下，零電平之上。然后按一下單次觸發。當斷電現象發生時，示波器就會捕捉到電壓下降的這一過程，然后我們停止波形，將波形展開到合適位置，打開光標測量波形下降的時間，這樣我們就能夠捕捉到瞬間信號波形。

如：直流電主動斷電(設備處于運行中，手動主動斷閘)，由于斷電時間可控，示波器除了可以采用單次觸發的方式來捕捉信號外，還可以采用長時基的方式記錄斷閘信號。假設預估我整個斷電操作時間需要10秒，我們可以將時基打到1S，然后進行斷電操作，這樣一屏幕就是14秒，操作結束后示波器按停止鍵，這段時間就剛好合適我們記錄斷電信號了。在將波形展開到合適位置，打開光標測量波形下降的時間即可。

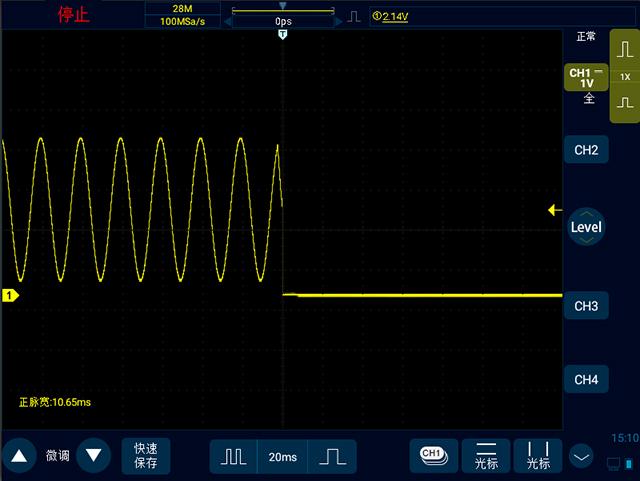

當測試交流電主動斷電時，也可以用同樣的長時基的方法，不過額外需要把存儲深度調到最大，以此保證波形不失真;但如果是交流電被動斷電，這時候由于不知道何時會發生，那么，用長時基就不是很合適了，因此必須用單次觸發，找到合適的觸發方式才可以捕捉到信號。

調試捕捉瞬間信號

將示波器設置成單次采集方式(觸發模式設置成Normal，觸發條件設置成邊沿觸發，并將觸發電平調到適當值，然后將掃描方式設置成單次方式)，注意示波器的存儲深度將決定您能采集信號的時間以及能用到的最大采樣速率。

當然，這也要看你采用的示波器是哪種形式，如果是數字示波器相對比較簡單，如果是模擬示波器相對繁瑣一些。

目前市面上大部分的示波器，都可以用按鈕進行調試解決捉瞬間波形這個問題。

在示波器上查找Setup按鍵，在屏幕區域會顯示觸發條件設置。根據屏幕顯示可更改觸發的條件。

以上升沿觸發為例：手動按一下“觸發類型選擇鍵”(不同示波器有所區別，根據實際情況按鍵)，直到顯示“Edge”邊沿觸發。示波器顯示選項會根據不同的觸發類型有不同的后續選項，例如當選擇邊沿觸發的時候，這里選擇通道1的信號為信號源，上升沿觸發，自動模式及噪聲過濾方式。

旋轉觸發電平旋鈕，選擇觸發電平。示波器顯示屏右側有一小箭頭會根電平旋鈕的轉動而變化。例如：當將觸發電平調至3V，按前述設置示波器，則只有當信號產生大于3V的上升沿時才能觸發。

所有設置完成后，找到“單次按鍵Single”，按一下后示波器進入捕獲模式。當有達到觸發條件的信號產生后，示波器顯示屏上顯示出該信號。
