大家好，在這個項目中，我們將學習如何通過使用微控制器ESP32無線控制機器人手臂，該微控制器具有與WiFi網絡連接的內置功能。我們將使用一個不需要任何互聯網連接的網頁來控制我們的機器人手臂運動。

我們將看到如何設計網頁，并深入了解手臂的連接和工作。

對于業余愛好者，研究人員或行業專業人士來說，這是一個革命性和有趣的項目，該項目為機器人手臂的遠程和自動控制提供了創新的解決方案，為各種應用開辟了新的可能性。

我們之前已經使用NodeMCU構建了許多機器人項目，包括基于物聯網的機械臂。

組件的要求

?Esp32模塊

?零PCB

?母針和公針

?跳線

?Micro-USB母插孔

獲得3D打印機器人手臂和組裝

組裝機械臂是一個簡單的過程，因?yàn)樗耆?D打印的小部件。只需要幾個部件和簡單的說明，整個手臂就可以很容易地組裝起來。所需組件有：

3* MG995伺服(180度旋轉)

不同尺寸的螺母和螺栓很少。

用于安裝伺服器的螺絲和喇叭可以在伺服器套件中獲得，其余部分可以通過螺母和螺栓輕松組裝，您可以從供應商那里輕松獲得整個機械臂套件。

裝配過程需要稍微多一點的注意，以完美配合伺服的手臂與他們的正確旋轉角度為180度。你可以參考博客和YouTube視頻如何機電一體化使用鏈接。

在那里你會找到組裝整只手臂的最簡單的方法。此外，如果您希望從頭開始設計，您將獲得3d設計模型的STL文件的鏈接。

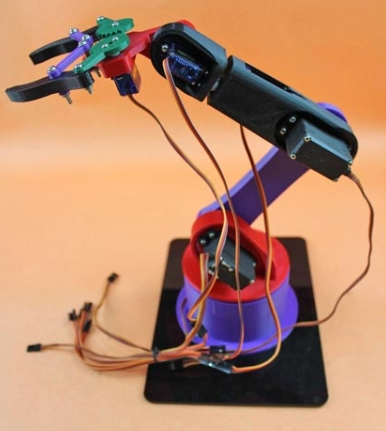

下面的圖片給出了一個關于最終組裝產品外觀的想法。

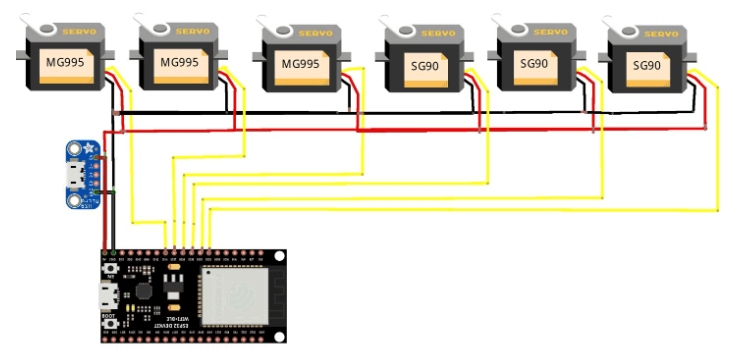

基于ESP32的機械臂電路圖

電路連接非常簡單，只需將每個伺服+ve和-ve端子連接到電源。為了給我們的伺服器供電，我使用的是一個Micro-USB母連接器，它可以在5伏的電壓下工作，并且能夠?yàn)樗欧魈峁┳銐虻碾娏?。Micro-Usb插孔可以連接到任何USB通用適配器。

我們使用相同的外部電源為ESP32供電，其中+ve端接Vin， -ve端接ESP32的GND。

伺服的每個控制信號引腳連接到ESP32的數字PWM引腳。我們使用6臺伺服，其中3臺是MG995高扭矩伺服，其余3臺是SG90伺服。我已經將信號引腳連接到電路板的14,27,26,25,33,32個數字引腳。您也可以使用其他引腳，但要確保它支持PWM(脈沖寬度調制)，并在代碼中正確分配。

注意：不要直接從ESP32供電，這樣做會導致?lián)p壞板。

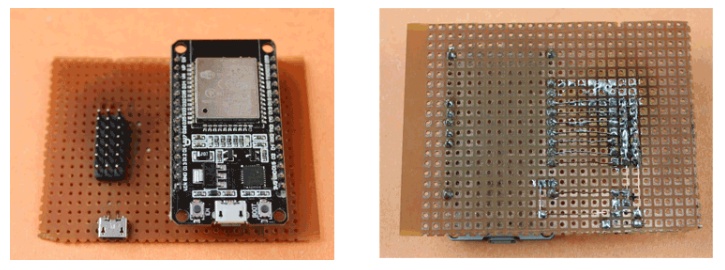

通過使用公/母頭分別連接微控制器板和跳線，而無需直接焊接，從而連接到穿孔板。此外，焊接時要小心短路。

在所有伺服器的設置和連接到控制器板之后，最終的RoboArm準備進行編程部分。

機械臂ESP32的編程

該程序使用Esp的WiFi功能與WiFi連接，通過WiFi連接，我們可以進一步使用我們的網頁控制RoboArm。我們還將學習如何創建網頁和控制手臂的所有運動。

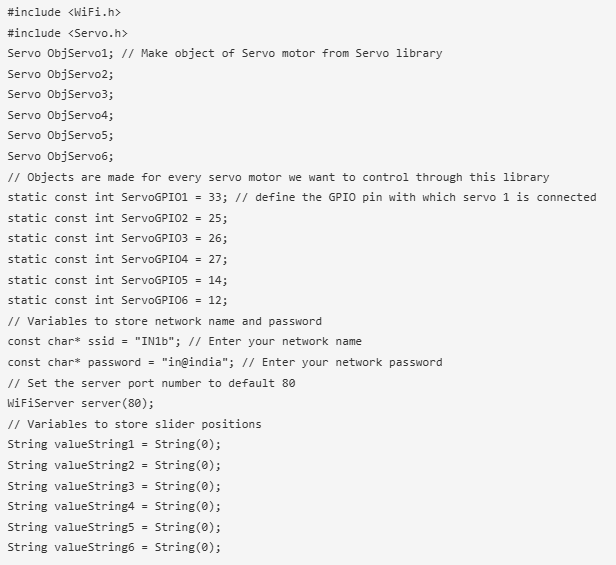

為了確保程序的成功執行，我們首先包含必要的庫：Servo.h和WiFi.h。servo .h庫通過提供基于所需角度的適當PWM信號來控制伺服電機。

我們創建了Servo類的六個不同對象，每個對象都有一個唯一的名稱，因?yàn)槲覀兪褂昧肆鶄€(gè)不同的伺服器。

此外，我們定義了六個額外的變量來分配微控制器的控制引腳。在分配pin之前必須驗證硬件連接，以避免不正確的伺服功能。

Wi-Fi證書是使用名為“ssid”和“password”的指針變量定義的。這些憑證對于建立與無線網絡的成功連接是必要的。

接下來，將創建一個名為“server”的WiFiServer對象實例，并將HTTP端口號80作為參數傳遞。

此外，代碼聲明變量來存儲滑塊的位置，這將用于控制伺服電機。

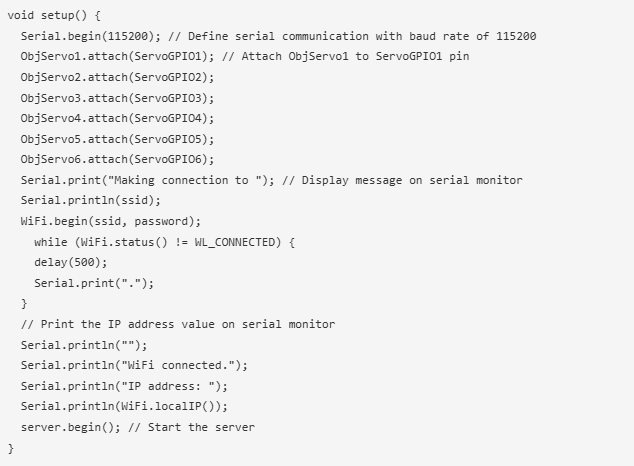

在Setup()函數中，我們初始化波特率為115200的串行通信。然后，我們將每個伺服電機分別與Esp32板的數字PWM引腳相連。這設置了伺服電機和微控制器之間的通信，允許您控制伺服電機的位置。

我們通過提供SSID和Password作為參數，使用WiFi.begin()函數啟動WiFi連接。連接成功后，它將在串行監視器上打印IP地址。因此，WiFi服務器開始使用server.begin()命令。

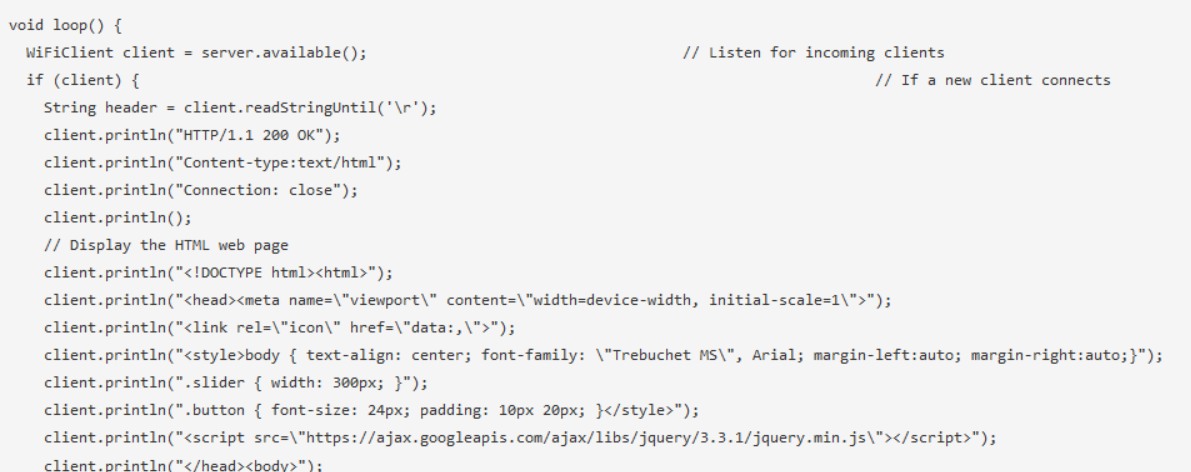

在Loop()函數內部，代碼通過調用server.available()來監聽傳入的客戶端連接。如果客戶端連接，則創建一個名為“client”的WiFiClient對象來處理與該客戶端的通信。

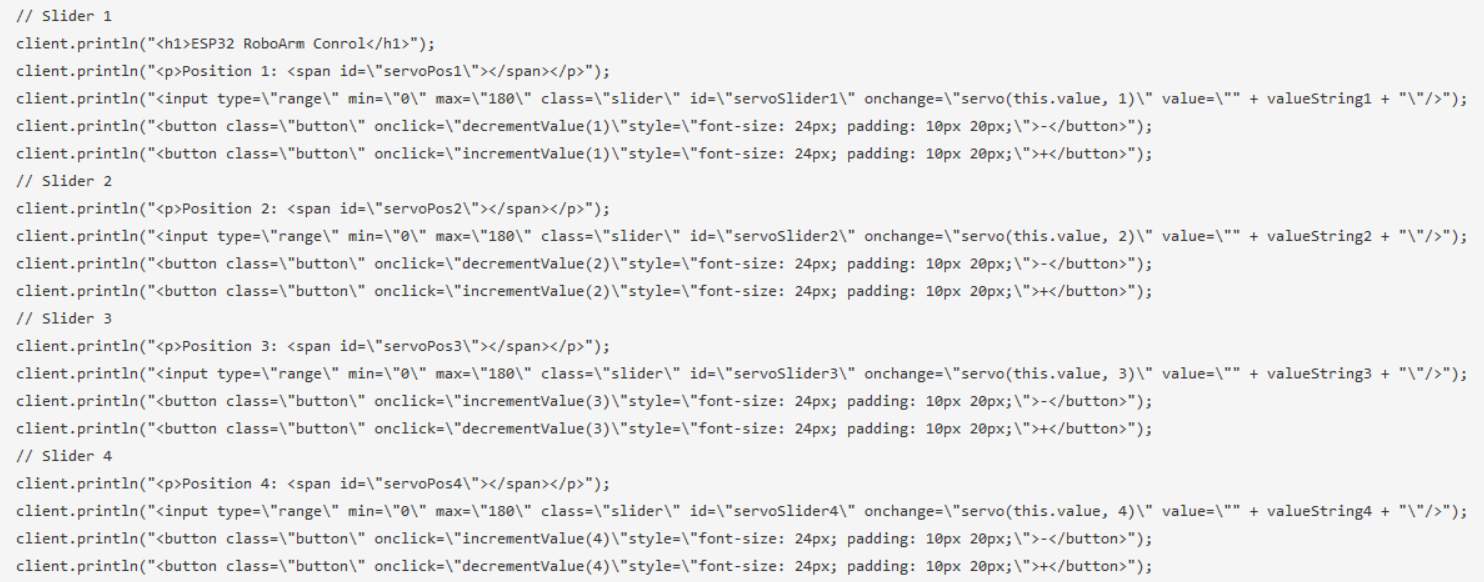

在if(客戶端)塊中，代碼設置HTTP響應頭并開始構造要發送給客戶端的HTML網頁。

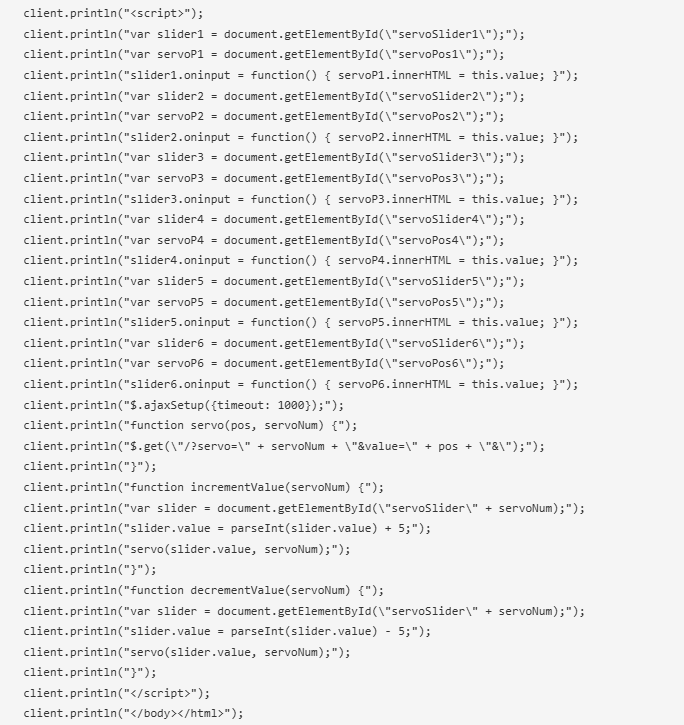

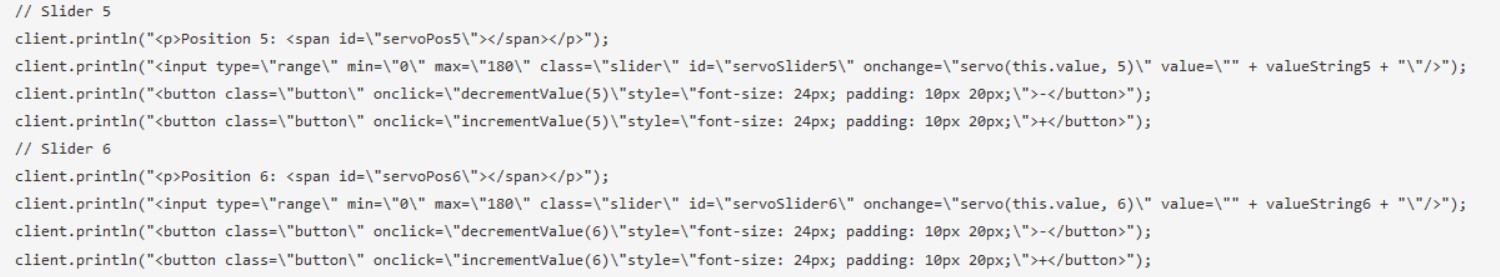

HTML網頁包括六組元素：標題(‘ h1 ‘)，位置顯示(’ span ’)，范圍輸入(‘ input ‘)和兩個按鈕(’ button ’)。每臺對應一臺伺服電機。位置顯示器顯示伺服電機的當前位置，范圍輸入允許用戶調整位置。按鈕允許用戶增加或減少5個單位的位置。

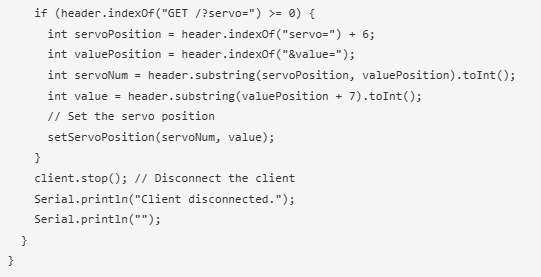

處理完客戶機請求后，代碼使用client.stop()斷開客戶機的連接，并在串行監視器上打印一條消息，表明客戶機已斷開連接。

基于網絡控制的機械臂工作原理

承受兩種類型伺服(MG995和SG90)的最大電壓約為7.2伏。通過使用Micro-USB，您可以使用任何通用的5伏適配器，最小輸出電流為2安培，足以為所有伺服器提供足夠的功率。

1 .單板上電前檢查外部+ve和-ve電源端子的排序。

此外，檢查WiFi憑據SSID和密碼，以建立與網絡的成功連接。

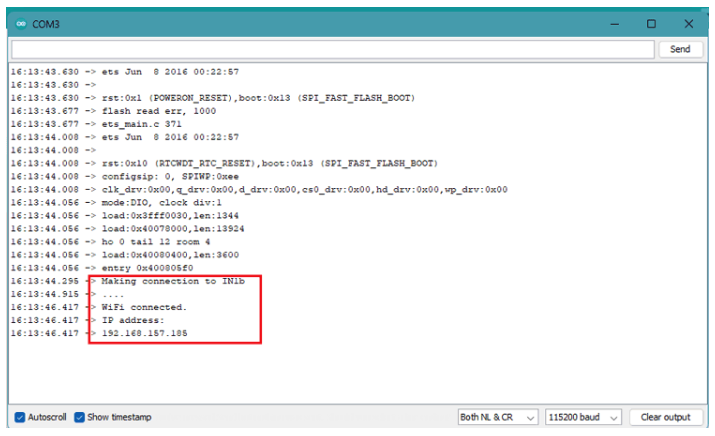

通過選擇正確的板和COM端口上傳代碼。在Arduino IDE中打開串口監視器，設置波特率為115200。如果成功地連接到網絡，將打印IP地址。

通過在搜索欄中搜索IP地址，在Windows或Android的任何瀏覽器中都可以訪問該IP地址。你會看到一個很吸引人的網頁界面，上面有控制Arm的滑塊和按鈕。

注意：請確保瀏覽器設備也連接到相同的WiFi網絡，否則不會打開任何頁面。

現在，用戶可以使用網頁上的滑塊和按鈕來調整伺服位置，并且這些變化會反映在物理伺服電機上。
