相對于電壓模式的 Buck 變換器，盡管電流模式的 Buck 變換器需要精密的電流檢測電阻并且這會影響到系統的效率和成本，但電流模式的 Buck 變換器仍然獲得更為廣泛的應用，這是因?yàn)槠渚哂幸韵碌膬?yōu)點：

①反饋內在 cycle-by-cycle峰值限流;

②電感電流真正的軟起動特性;

③精確的電流檢測環;

④輸出電壓與輸入電壓無關，一階的系統容易設計反饋環，系統的穩定余量大穩定性好，對于所有陶冶電容容易補償;

⑤易實現多相位/多變換器的并聯操作得到更大輸出電流;

⑥允許大的輸入電壓紋波從而減小輸入濾波電容。對于電流模式的 Buck 變換器，電流的取樣電阻有三種不同的放置方式：

①放置在輸入回路即與高端主開關管相串聯;

②放置在輸出回路即與電感相串聯;

③放置在續流回路即與續流的二極管或同步開關管相串聯。有時候?yàn)榱颂岣咝?，可以取消外加的取樣電阻，用高端主開關管的導通電阻、電感 DCR 或續流同步開關管的導通電阻作電流取樣電阻。

本文將詳細的闡述這些問題并比較它們各自的優缺點，從而使電源工程師有針對性的選取不同的架構來滿足實際的應用要求。

飛輪電容的工作原理類似于充電泵電容，可以實現如下功能:

(1)疊加在浮動電壓上實現升壓，如疊加在BUCK、BOOST變換器開關節點SW的電容。

(2)實現升降壓功能，如SEPIC電路的主功率回路電容。

(3)實現負壓功能，如CUK電路的主功率回路電容。

如果將飛輪電容串聯在BUCK電路的主回路，輸入電壓通過飛輪電容加到輸出電感，由于電容相當于一個電壓源，那么，電感兩端所加的電壓為：Vin –Vc –Vo，相比Vin –Vo，電壓降低很多，就可以實現這種低占空比的應用，同時還可以提高效率，下面分別介紹這三種飛輪結構的BUCK變換器。

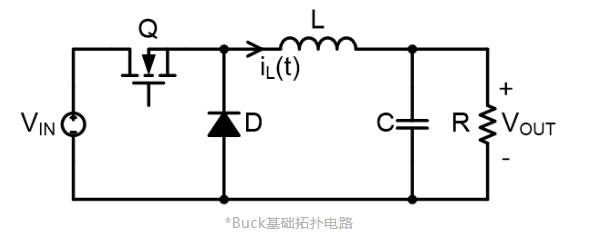

Buck電路的工作分為兩個主要階段：開關開啟階段和開關關閉階段。

開關開啟階段

在這個階段，開關元件處于導通狀態，輸入電壓Vin通過開關直接加到電感L上。此時，電感上的電流逐漸增加，電能儲存在電感的磁場中。同時，電容C開始充電，輸出電壓Vout上升，向負載提供能量。飛輪二極管在此階段處于反向偏置狀態，因此不導通。

開關關閉階段

當開關元件關閉時，電感L產生的反向電動勢使得二極管導通，電感中的電流通過二極管流動，維持輸出電流的連續性。在此階段，電感釋放儲存的能量到負載，電感電流逐漸減小。同時，電容C也開始放電，幫助維持輸出電壓的穩定。

控制方式

Buck電路通常采用脈寬調制(PWM)的方式來控制開關元件的開啟與關閉。通過調整PWM信號的占空比，即開關元件在每個周期內的開啟時間與總周期的比例，可以精確控制輸出電壓的平均值。增大占空比會使輸出電壓升高，減小占空比則會使輸出電壓降低。

性能特點與應用

Buck電路具有結構簡單、效率高、易于控制等特點。由于其高效的電源轉換能力，廣泛應用于各種電子設備中，如筆記本電腦的適配器、電動汽車的電池管理系統、以及可再生能源系統中的電力調節。

Buck電路是一種基礎且非常重要的電力電子電路，它通過簡單的開關控制實現了高效的降壓轉換。理解其工作原理對于電力電子技術的學習和應用具有重要意義。
