開關電源產品廣泛應用于工業自動化控制、軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體制冷制熱、空氣凈化器，電子冰箱，液晶顯示器，LED燈具，通訊設備，視聽產品，安防監控，LED燈帶，電腦機箱，數碼產品和儀器類等領域。

直流DC/DC轉換器按輸入與輸出之間是否有電氣隔離可以分為兩類：一類是有隔離的稱為隔離式DC/DC轉換器;另一類是沒有隔離的稱為非隔離式DC/DC轉換器。隔離式DC/DC轉換器也可以按有源功率器件的個數來分類。單管的DC/DC轉換器有正激式(Forward)和反激式(Flyback)兩種。雙管DC/DC轉換器 有雙管正激式(DoubleTransistor Forward Converter)，雙管反激式(Double Transistor Flyback Converter)、推挽式(Push-Pull Converter) 和半橋式(Half-Bridge Converter)四種。四管DC/DC轉換器就是全橋DC/DC轉換器(Full-Bridge Converter)。

小功率反激類輸出電源，對于經常設計的人來說，基本都是空載或輕載直接上電，由于 已經輕車熟路，所以基本不會有什么問題，主要問題在于參數的優化。但對于菜鳥或新手來說，有時候電路原理還不是很明了，想通過動手來加強印象，如果自己做出來的電源直接上電，估計炸機的可能性會超過一半，所以還是循序漸進好一些。首先，單獨給控制IC供電，看看IC工作是否正常，主要看頻率及MOS管的驅動信號，如果單獨供電，IC都工作不正常的話，你如果直接上電后果是什么不用說了吧?IC單獨供電正常后，我一般都是找一個帶限流功能的直流輸出電源給自己設計的電源供電，然后空載上電，看輸出電壓是否正常，由于直流輸出電源帶限流功能，所以即使存在問題也是供電電源限流保護，空載輸出電壓正常再逐漸加載。如果沒有帶限流功能的直流電源，我的意見也不要貿然直接加交流，可以在交流輸入端串聯一個白熾燈做限流功能，然后看空載是否正常，如果正常后再將白熾燈去掉加交流，這樣會安全一些。

反饋電路中兩個電阻的選擇依據

以384X電路為例，常用的光藕隔離反饋電路接法有兩種，一種是將2腳接地，光藕4腳接1腳，通過拉低1腳的電平來實現穩壓。

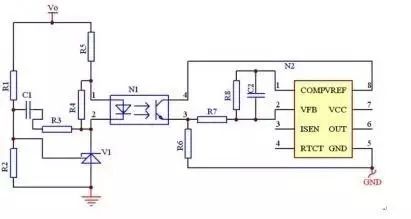

有的人覺得這種方式不合理，會采用下圖的方式，這種方式也是一樣的道理，這里以下圖為例說明電阻R5及R6的選擇。

電路中，R7、R8接成比例放大，放大倍數為1，也就是R7=R8，電容C2主要起濾波作用，我一般選擇的很小100P。如果電流采樣信號在0-1V范圍內，電路都正常工作，對應COMP端電壓，就是就是1V--4.4V(內部二極管壓降認為0.7V，1V為PDF提供的最低工作電壓)那么折算到R6上電壓應該能在0.6V--4V變化。如果光藕傳輸比為β，則可以得到下面的式子 4≤R6*(V0-2.5-1.1)*β/R5

也就是說，當光藕原邊流過最大電流的時候，副邊電流在R6上的壓降應不小于4V。至于R5的選擇，我在另一個帖子提到，一般光偶原邊電流控制在5mA即可，這樣就可以選擇R6的值。

一、輸入欠壓保護電路1

1、概述(電路類別、實現主要功能描述)：

該電路屬于輸入欠壓電路，當輸入電壓低于保護電壓時拉低控制芯片的供電Vcc，從而關閉輸出。

2、電路組成(原理圖)：

3、工作原理分析(主要功能、性能指標及實現原理)：

當電源輸入電壓高于欠壓保護設定點時，A點電壓高于U4的Vref，U4導通，B點電壓為低電平，Q4導通，Vcc供電正常;當輸入電壓低于保護電壓時，A點電壓低于U4的Vref，U4截止，B點電壓為高電平，Q4截止，從而Vcc沒有電壓，此時Vref也為低電平，當輸入電壓逐漸升高時，A點電壓也逐漸升高，當高于U4的Vref，模塊又正常工作。R4可以設定欠壓保護點的回差。

4、電路的優缺點：

該電路的優點：電路簡單，保護點精確

缺點：成本較高。

5、應用的注意事項：

使用時注意R1，R2的取值，有時候需要兩個電阻并聯才能得到需要的保護點。還需要注意R1，R2的溫度系數，否則高低溫時，欠壓保護點相差較大。

主動式PFC電路

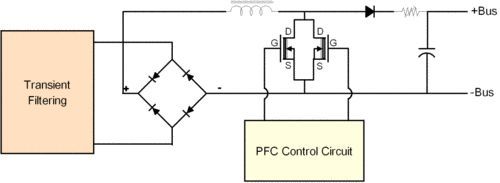

毫無疑問，這種電路僅可以在配有主動PFC電路的電源中才能看到。圖16描述的正是典型的PFC電路：

主動式PFC電路圖

主動式PFC電路通常使用兩個功率MOSFET開關管。這些開關管一般都會安置在一次側的散熱片上。為了易于理解，我們用在字母標記了每一顆MOSFET開關管：S表示源極(Source)、D表示漏極(Drain)、G表示柵極(Gate)。

PFC二極管是一顆功率二極管，通常采用的是和功率晶體管類似的封裝技術，兩者長的很像，同樣被安置在一次側的散熱片上，不過PFC二極管只有兩根針腳。

PFC電路中的電感是電源中最大的電感;一次側的濾波電容是主動式PFC電源一次側部分最大的電解電容。圖16中的電阻器是一顆NTC熱敏電阻，可以更加溫度的變化而改變電阻值，和二級EMI的NTC熱敏電阻起相同的作用。

主動式PFC控制電路通?；谝活wIC整合電路，有時候這種整合電路同時會負責控制PWM電路(用于控制開關管的閉合)。這種整合電路通常被稱為 “PFC/PWM combo”。

照舊，先看一些實例。在圖17中，我們將一次側的散熱片去除之后可以更好的看到元器件。左側是瞬變?yōu)V波電路的二級EMI電路，上文已經詳細介紹 過;再看左側，全部都是主動式PFC電路的組件。

由于我們已經將散熱片去除，所以在圖片上已經看不到PFC晶體管以及PFC二極管了。此外，稍加留意的話 可以看到，在整流橋和主動式PFC電路之間有一個X電容(整流橋散熱片底部的棕色元件)。通常情況下，外形酷似陶制圓盤電容的橄欖色熱敏電阻都會有橡膠皮 包裹。
