RainMaker是pressif為ESP芯片提供的端到端解決方案。它使用戶能夠使用ESP32基于所有類型的AIoT解決方案構建無線控制和遠程監控設備，只需單擊部署。該平臺提供便捷的訪問功能，免費集成Alexa和Google Assistant，免費云部署，以及通過二維碼提供WIFI。開發人員可以編寫固件，并通過手機應用程序或語音助手立即與之交互，而無需在云或手機應用程序中進行任何編碼。這使得制造商可以專注于固件開發，而不必?fù)?dān)心應用程序或云集成以及其他基礎設施。

這個解決方案的必要組成部分是：

聲明服務(獲取云連接憑據)

RainMaker代理(即RainMaker repo，開發固件)

RainMaker Cloud(后端，提供遠程連接)

RainMaker手機App/CLI(遠程訪問的客戶端實用程序)

在這個項目中，我們將控制一個led連接到ESP32使用ESP Rainmaker應用程序從我們的移動云。ESP32板和智能手機都需要連接到穩定的互聯網，才能順利工作。

ESP RainMaker工作流程

讓我們看看應用程序如何連接和配置ESP32，并使其能夠與物聯網云平臺通信。

首先，用ESP Rainmaker固件對ESP32板進行編程，上傳成功后，生成QR碼并顯示在串行監視器上(不要忘記設置正確的波特率)。

一旦應用程序掃描QR碼，它將啟動與ESP32板的BLE通信。

ESP32通過藍牙通信接收網絡證書，使其能夠連接到WIFI信號，并與ESP Rainmaker云建立連接。

所有傳感器數據將被傳送到ESP造雨者云，我們可以通過云服務或移動應用程序訪問。

ESP RainMaker所需組件

ESP32董事會

Led燈泡(5v)

電路試驗板

ESP32接口電路圖

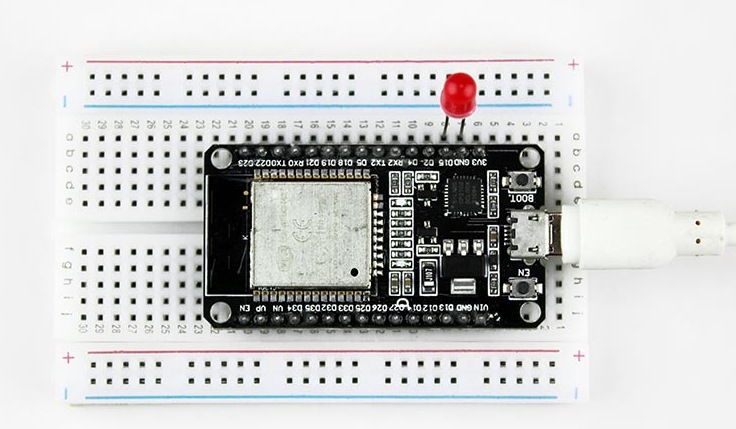

現在讓我們從連接ESP32的led開始。我們將引線的正極連接到GPIO引腳15，另一端連接到ESP32的GND。至于開關，我們將使用板載啟動開關。

基于Arduino IDE的ESP32編程

讓我們看看如何使用Arduino IDE將ESP造雨器固件安裝到ESP32板。為此，我們需要安裝ESP32板包2.0版本，該版本支持ESP Rainmaker。如果您安裝了較舊的軟件包，請將其升級到v2.0。

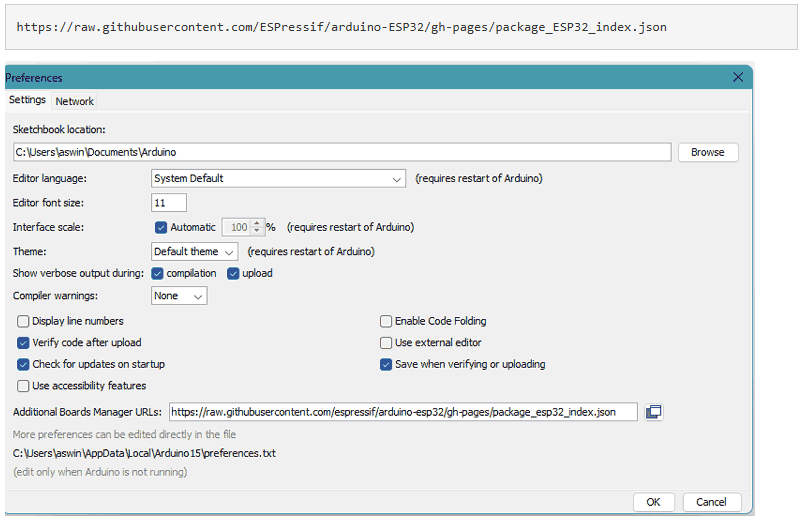

打開Arduino IDE，然后轉到文件>首選項?，F(xiàn)在將以下鏈接粘貼到Additional Boards Manager url中，然后按Ok。

打開Arduino IDE并導航到Board Manager。安裝最新版本的ESP32。

選擇ESP32 Dev Module作為板，選擇合適的flash大小和RainMaker分區方案。此外，啟用在草圖上傳之前擦除所有Flash。

復制并編譯下面提供的示例代碼。

將編譯后的代碼上傳到ESP32開發板上，選擇正確的端口。

上傳代碼成功后，打開串口監視器，將波特率設置為115200。

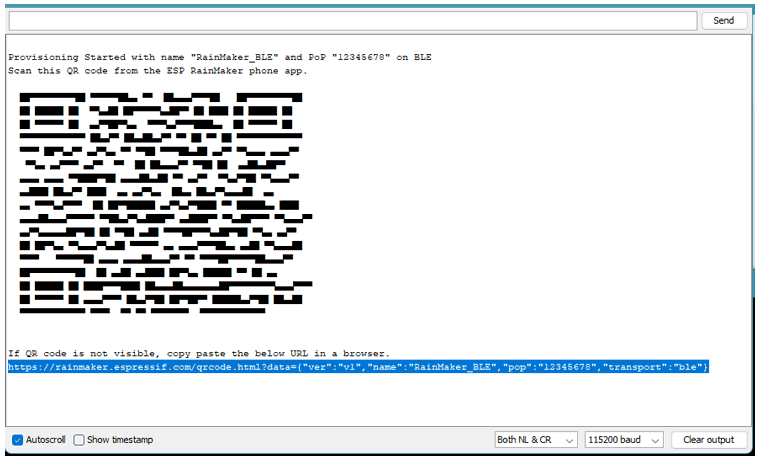

現在按ESP32上的啟用按鈕?，F(xiàn)在一個QR碼被生成并顯示在串行監視器上。

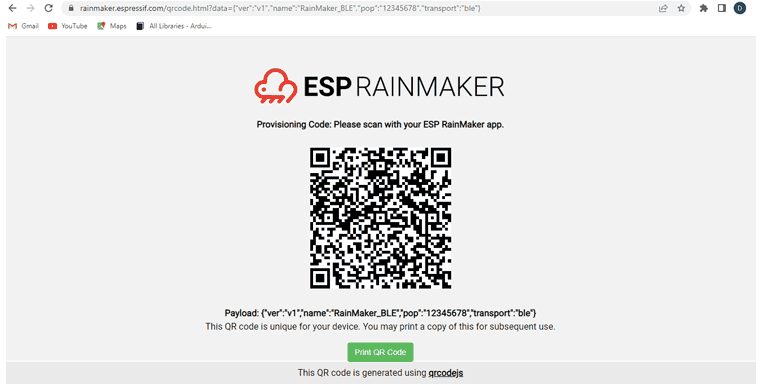

如上圖所示，QR碼不正確，復制串口監視器底部的URL并粘貼到任何瀏覽器。瀏覽器現在將顯示正確且整潔的QR碼。這是QR碼，我們將掃描我們的ESP RainMaker應用程序來配置它。

ESP Rainmaker應用配置

下載ESP RainMaker應用程序并將其安裝在您的智能手機上。打開應用程序并登錄。

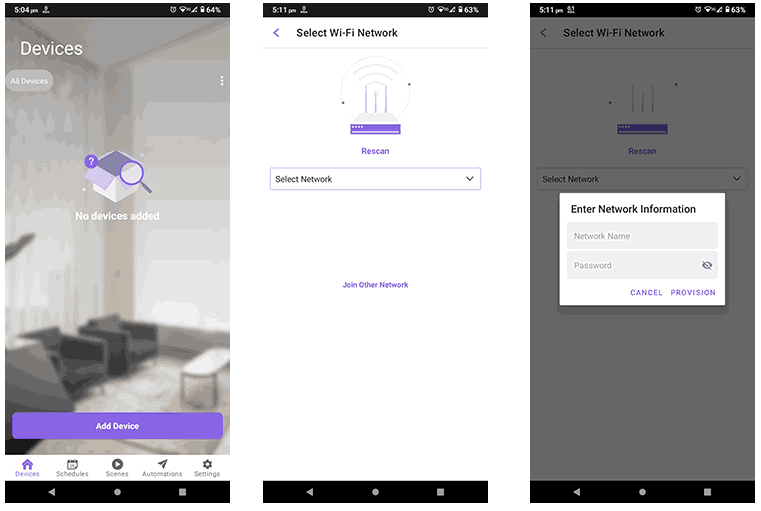

如果你之前沒有添加任何設備，應用程序?qū)@示主屏幕與添加設備按鈕。

現在，打開你智能手機的藍牙。點擊“添加設備”，掃描瀏覽器中顯示的二維碼。

現在應用程序嘗試與ESP32板建立BLE通信。一旦連接上，應用程序?qū)@示一個屏幕來選擇WIFI連接。

如果你的手機在應用程序中沒有顯示任何Wi-Fi網絡，你可以通過點擊加入其他網絡選項手動輸入WIFI憑據。

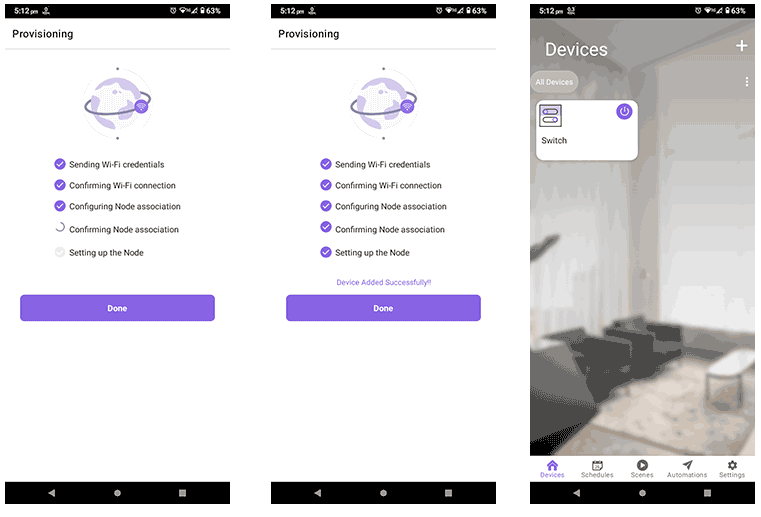

現在開始配置過程。它由幾個步驟組成，在成功添加設備之前進行驗證。勾選所有步驟后單擊done。

設置過程完成后，ESP將連接到WIFI網絡，并在應用程序主屏幕上以名為“Switch”的新設備出現。然后可以使用應用程序中的開關按鈕控制LED。

Arduino代碼說明

首先，我們必須包含成功執行代碼所需的所有庫。庫僅包括RMaker.h、Wifi.h和wifi prove .h。

由于ESP32與藍牙通信，因此我們使用指針service_name和pop定義了藍牙憑據，這將在配置時使用。

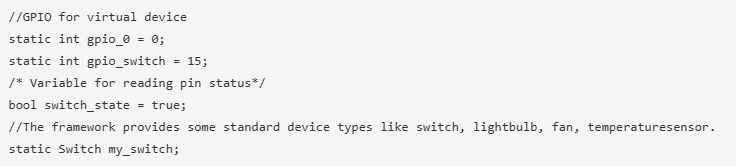

然后我們定義了用于LED和開關的GPIO引腳。我們還創建了一個名為switch_state的布爾變量來存儲開關狀態。

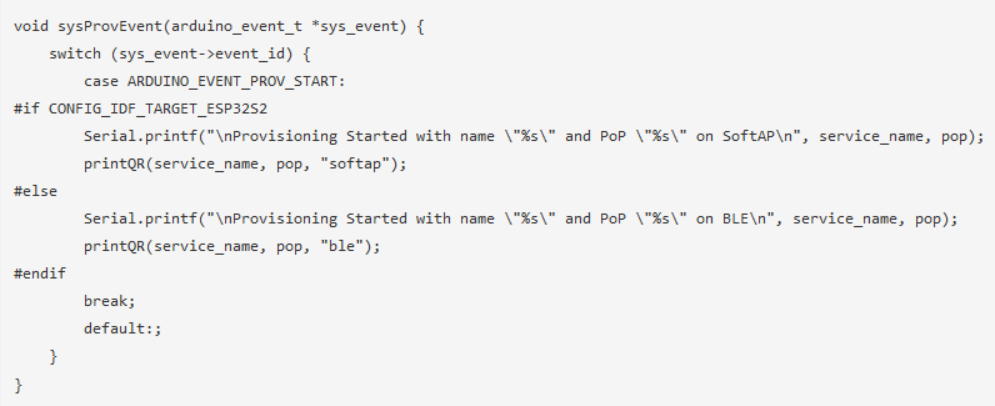

sysProvEvent()函數獲取Wi-Fi憑據，并將ESP32連接到路由器，用于系統發放事件。

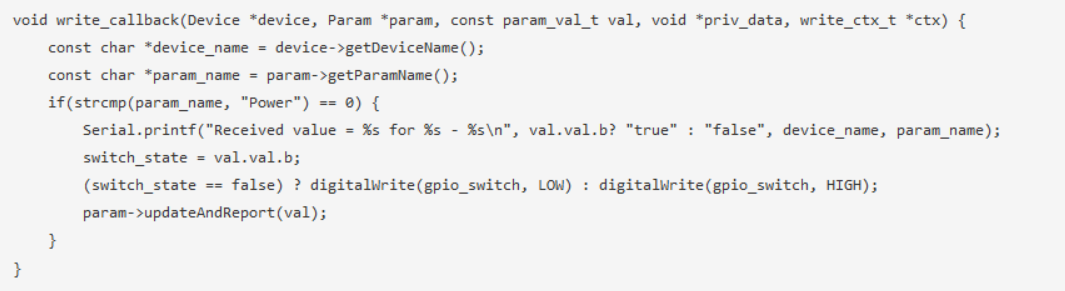

write_callback()函數檢查發送數據的設備并調整其參數。它是專門為器件LED設計的，根據LED引腳的狀態來確定LED是否應該打開或關閉。如果設備為“LED”，參數為“Power”，則如果電源為高，則打開LED，如果電源為低，則關閉LED。

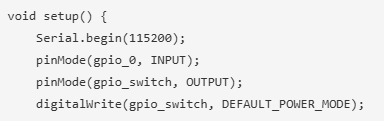

在setup()函數中，我們?cè)?15200波特打開串行通信，并使用pinMode()函數配置復位和LED引腳，GPIO引腳作為第一個參數，模式作為第二個參數。復位引腳設為輸入引腳，LED引腳設為輸出引腳。LED引腳初始設置為L(zhǎng)OW狀態。

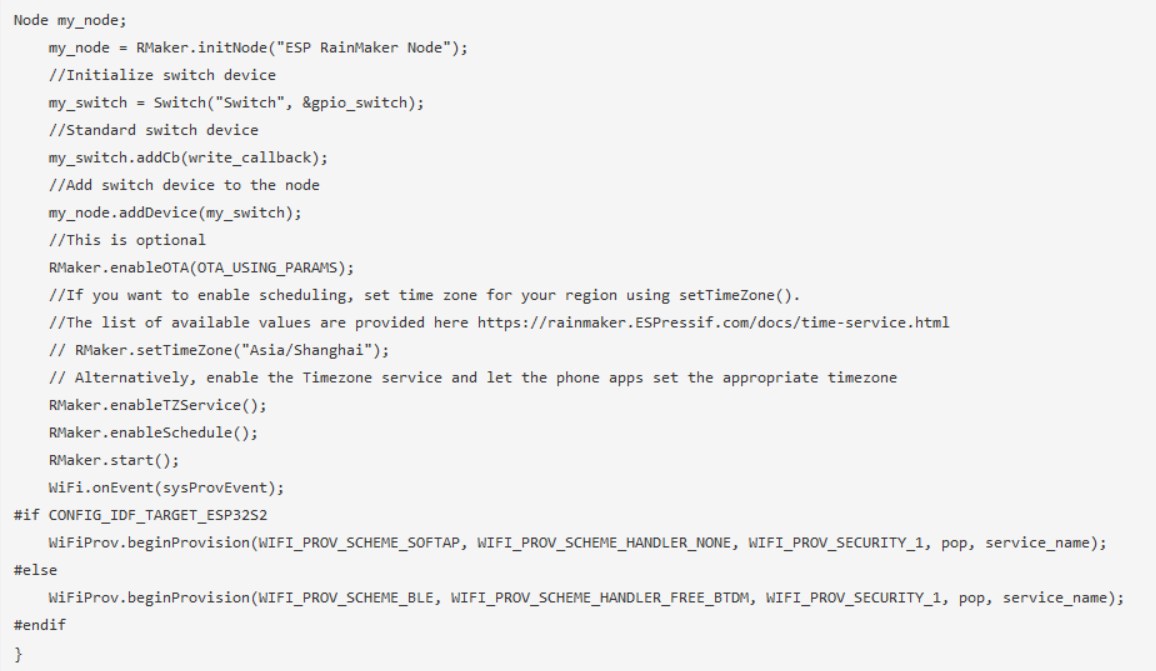

然后我們將聲明一個名為“ESP RainMaker node”的節點。后來我們宣布了開關裝置。我們還聲明了交換設備的回調功能，并啟用了時區服務。后來我們用Rmaker組建了RainMaker樂隊。start函數，然后調用sysProEvent函數進行配置。

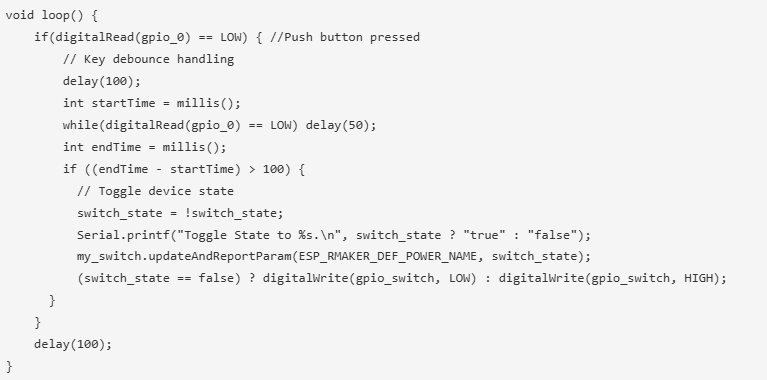

環路監視GPIO 0并相應地更新switch_state參數。此外，它還將狀態變化打印到串行監視器，以便調試。

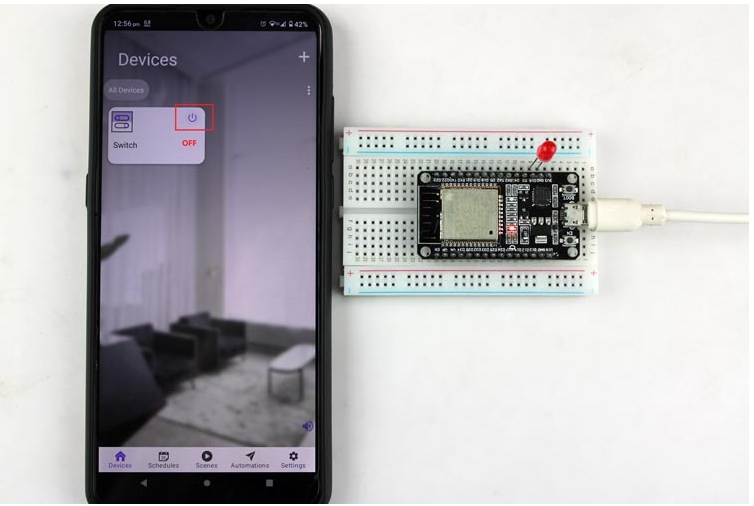

ESP RainMaker項目的工作

點擊Rainmaker App上的開關按鈕
