LoRa技術在世界范圍內的滲透正在增加，由于它們能夠以非常低的功耗運行，LoRa設備非常適合電池密集型應用，如遠程天氣監測、遙感和跟蹤。我們之前已經看到了如何將HPD13A Lora模塊與Arduino集成以建立與物聯網的通信并將溫度數據發送到TTN服務器。

在這個項目中，我們將使用Lora模塊HPD13A構建一個GPS跟蹤器。我們的目標是將實時GPS坐標發送到物聯網，同時使用與物聯網的Webhooks集成來獲得數據的可視化。

組件的要求

?HPD13A LoRa模塊

?Neo 6M GPS模塊

?ESP8266 NodeMCU開發板

?LM2596設置轉換器。

?接入附近的LoRa網關

這個LoRa GPS跟蹤器項目是如何工作的?

我們之前已經討論了LoRa技術如何成為低功耗應用的理想選擇。要將任何LoRa模塊連接到The Things Network，主要要求是附近有一個LoRa網關，如果您有自己的LoRa網關，可以參考我們之前關于如何在印度配置LoRa網關的文章。您也可以在物聯網網站www.thethingsnetwork.org/map上查看您附近的活動LoRa網關。一旦我們確定我們附近有一個工作的LoRa網關，我們就可以繼續這個項目了。

這個項目的工作非常簡單，我們用ESP8266作為主控制器。ESP8266解析來自Neo-6M GPS模塊的數據，并將緯度和經度轉換為LoRa數據包，然后將該LoRa數據包發送到連接到附近網關的HPD13A LoRa模塊。一旦連接到LoRa網關，該LoRa數據包將被發送到物聯網。你可以在你的物聯網儀表盤上查看這些原始數據，但在這個項目中，我們將創建一個webhook集成，允許我們將位置數據發送到Ubidots。在Ubidots上使用這些數據，我們可以創建一個地圖界面來繪制我們的跟蹤數據。

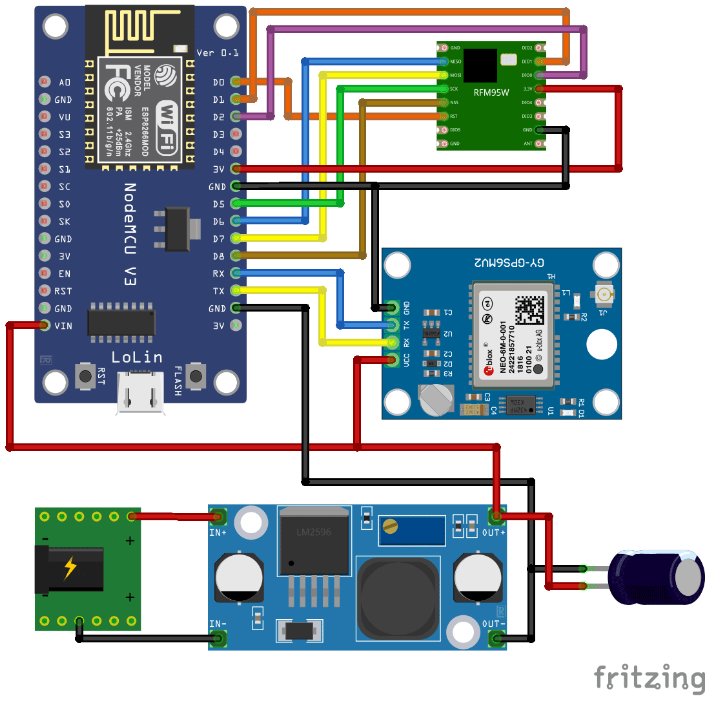

ESP8266 LoRa GPS跟蹤器電路圖

該Nodemcu LoRa GPS跟蹤器的連接很簡單，我們使用LM2596降壓轉換器從鋰電池接收9-12V的輸入，并將其降壓至4.2V，以驅動ESP8266和Neo-6M GPS模塊。LoRa模塊將由ESP8266的3.3V驅動，并通過SPI引腳進行通信。

注意：由于Neo-6M連接到ESP8266的硬件串行引腳，因此在ESP8266上上傳代碼時，您必須保持Neo-6M斷開連接。

在物聯網上設置終端設備

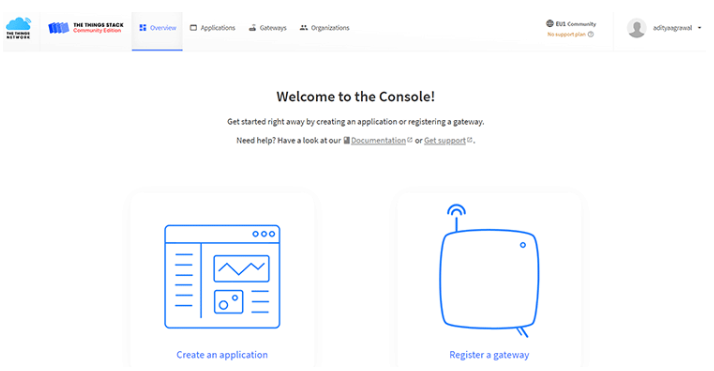

讓我們從注冊The Things Network開始吧。你可以創建個人賬戶或?qū)W生賬戶，這兩種賬戶都是免費的。在選擇LoRa集群時，如果您不在北美或澳大利亞，則可以選擇EU集群。一旦您創建了您的帳戶并完成了電子郵件驗證，您將能夠訪問TTN控制臺，如下所示。

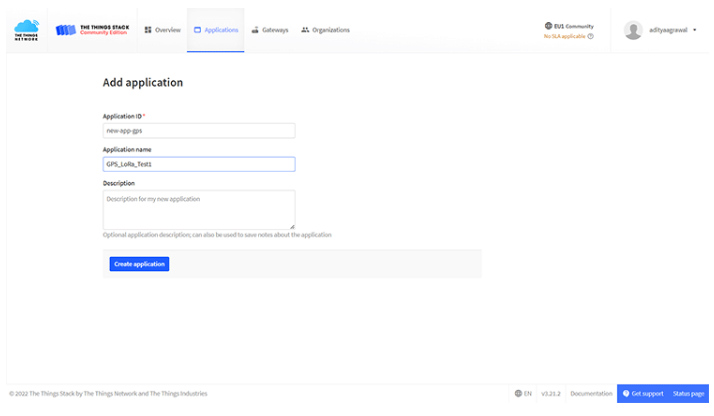

單擊“創建應用程序”。輸入唯一的應用程序ID和應用程序名稱，然后單擊create。

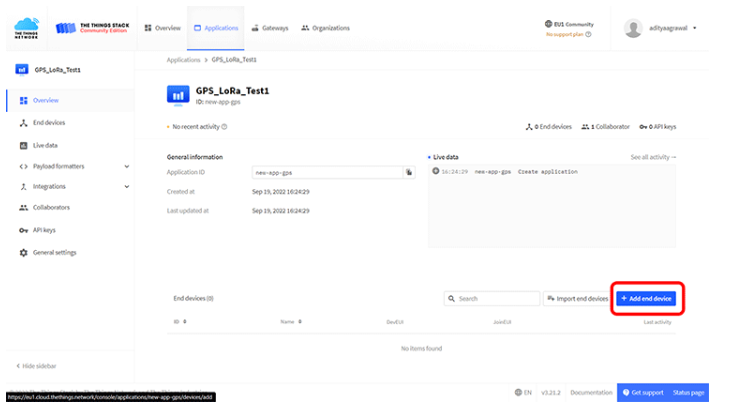

創建應用程序后，單擊添加終端設備。

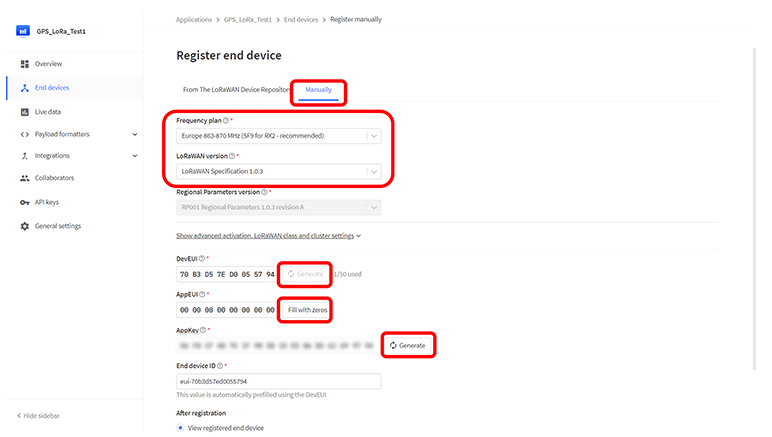

單擊“手動”頁簽，輸入如下參數，生成DevUI、AppEUI和AppKey，完成終端設備的創建。

設備創建完成后，切換到“Payload Formatters”選項卡。

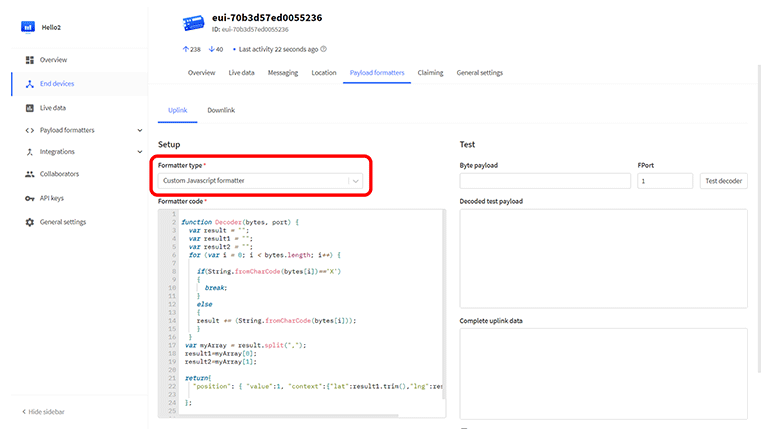

在Formatters Type選項下選擇“Custom Javascript formatter”并粘貼以下代碼。

我們在The Things網絡上的終端設備配置完成了，現在我們開始燃燒Arduino代碼。

打開設備概述，復制DevUI、AppEUI和AppKey。確保為DevUI、AppEUI設置了LSB訂單，為AppKey設置了MSB訂單。

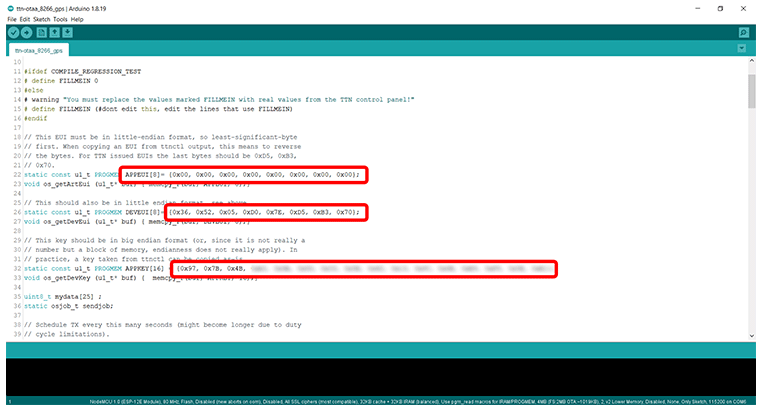

打開附帶的Arduino代碼，簡單地將您的id粘貼到各自的字段中。

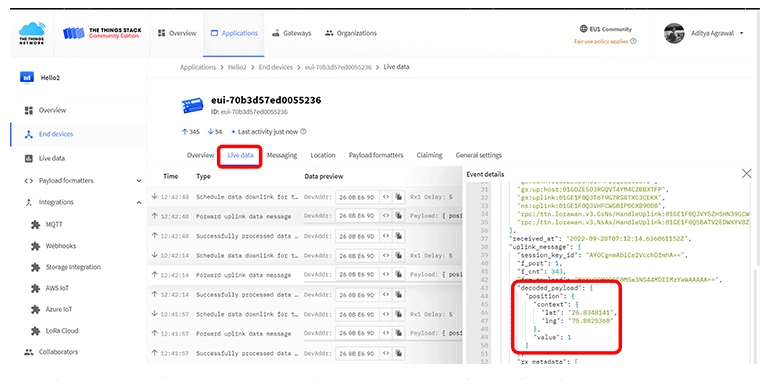

一旦你上傳Arduino代碼，你的設備將開始LoRa傳輸?shù)轿锫?lián)網，這可以在“實時數據”選項卡中查看。

設置Ubidots連接用于數據可視化

現在我們已經將數據傳送到TTN，我們將使用集成選項將Ubidots Dashboard與這些數據集成在一起。由于我們的數據主要是經緯度坐標，我們可以使用Ubidots提供的Maps Widget。要開始，只需創建一個Ubidots STEM帳戶并打開您的儀表板。

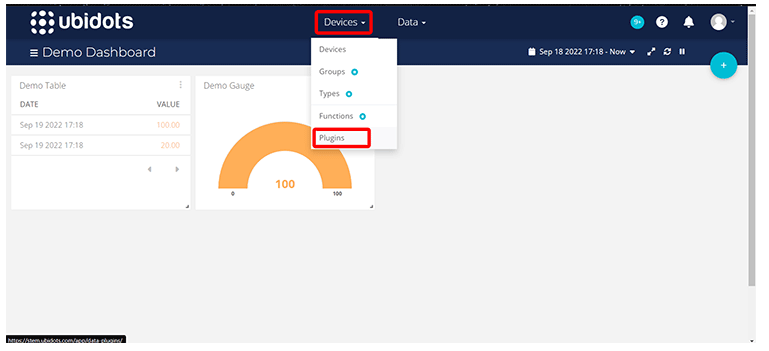

在設備菜單中，選擇插件。

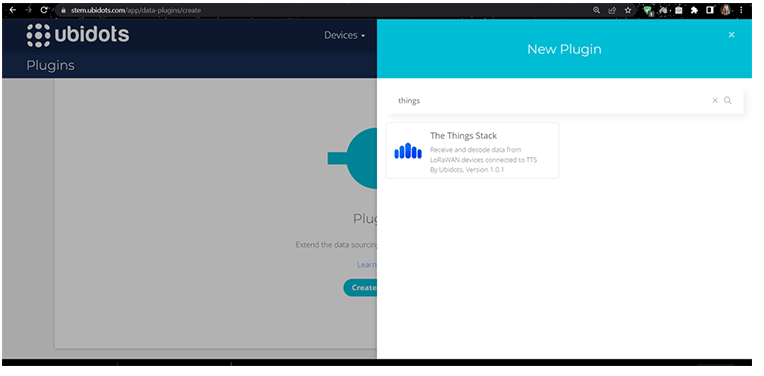

在給定的選項中，我們將搜索并選擇“the Things Stack”選項。

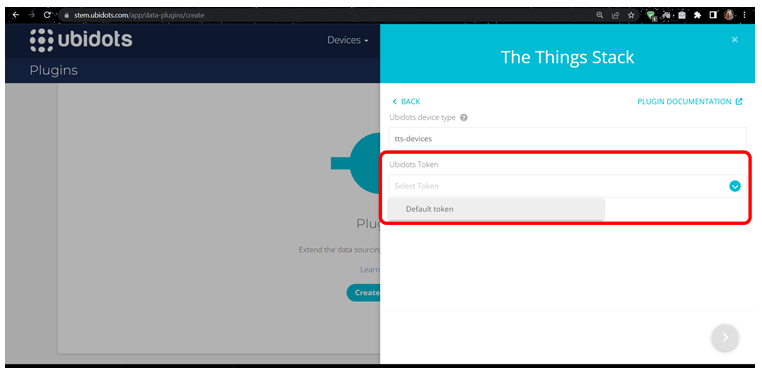

您可以將大部分設置保留為默認設置，并選擇Ubidots Token作為默認Token

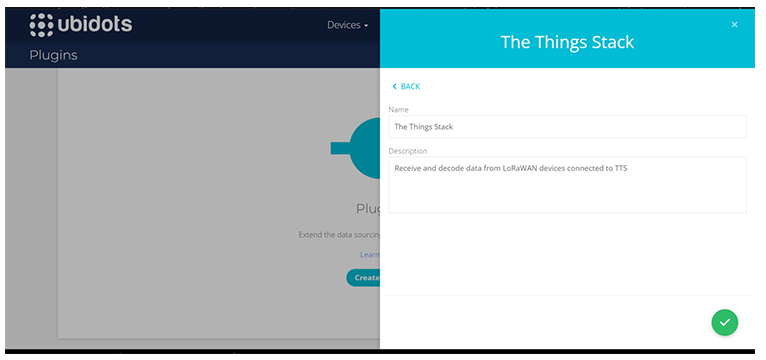

添加了插件的名稱和描述后，單擊create。

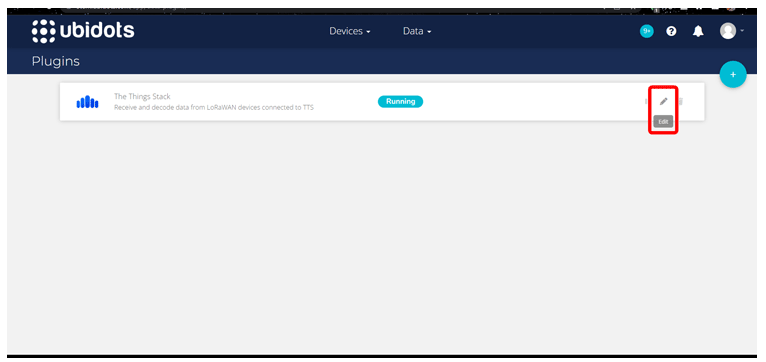

你的插件現在是活的，我們現在點擊編輯插件選項。

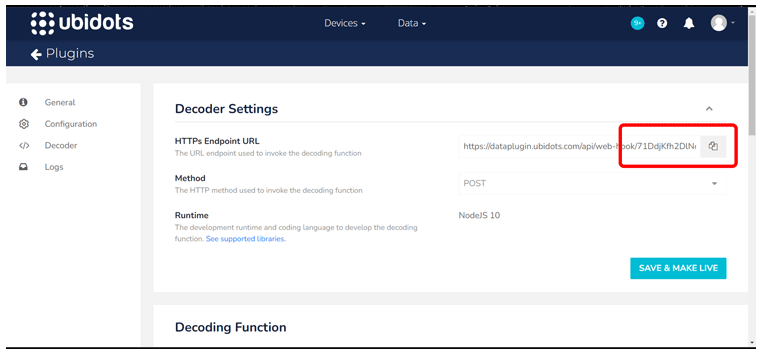

在解碼器設置下，我們有HTTPs端點URL，這是我們將配置TTN服務器發送數據包的URL，并復制插件ID，即/api/webhook/部分之后的URL部分。

完成后，向下滾動到Decoder Function面板并取消下面一行代碼的注釋。

另外，注釋下面兩行。

這些變化看起來與下圖類似。

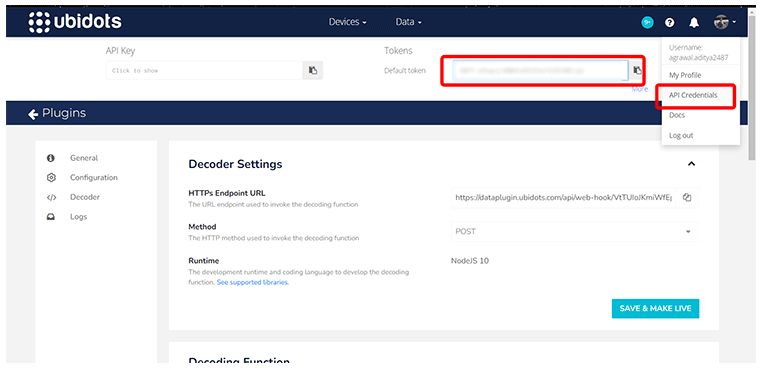

點擊Save & Make Live按鈕。在轉移到TTN之前，我們在Ubidots方面的集成現在已經準備好了。我們需要單擊配置文件菜單上的API憑據選項并復制默認令牌。這將在稍后使用。

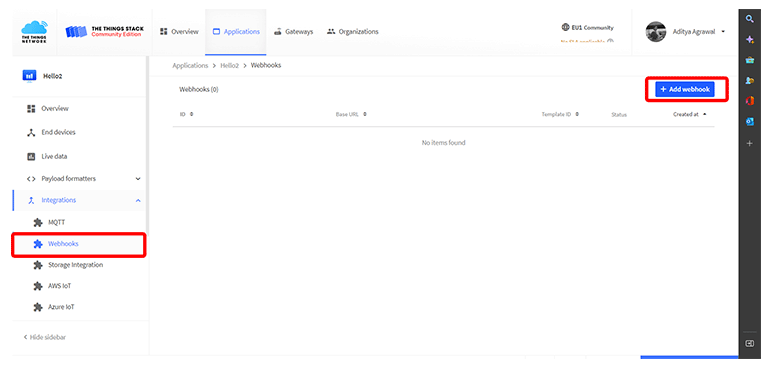

打開TTN應用程序，在集成面板上選擇Webhooks。然后點擊添加Webhook按鈕。

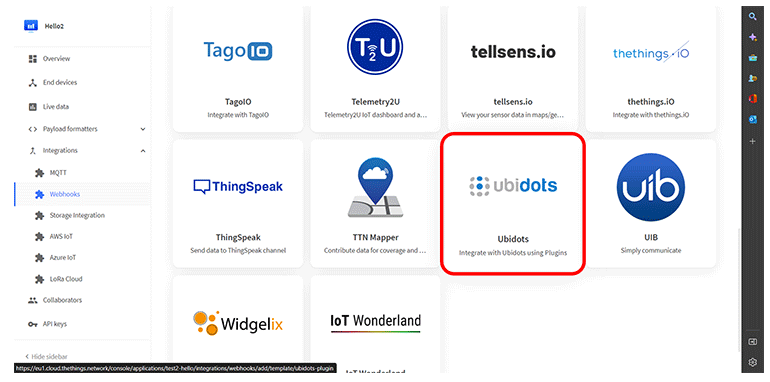

在所有列出的選項中，選擇Ubidots插件。

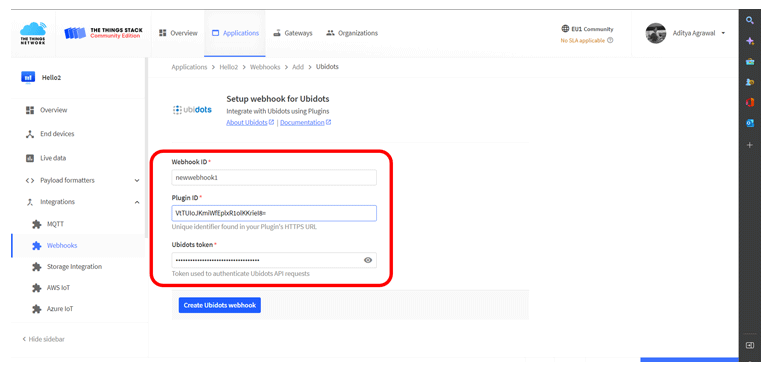

您現在需要輸入上面提到的插件ID和Ubidots令牌。

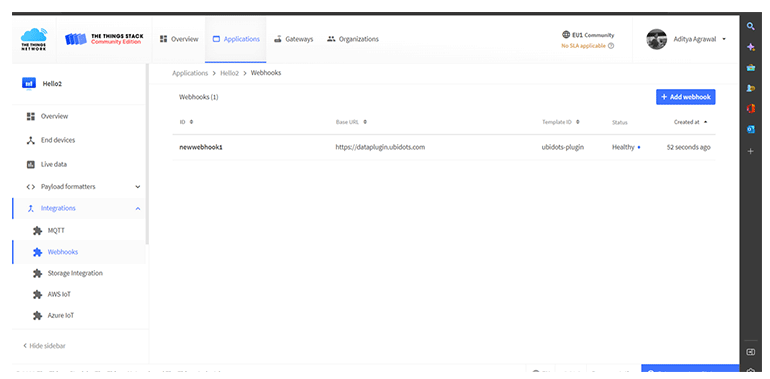

這將成功創建一個集成webhook。

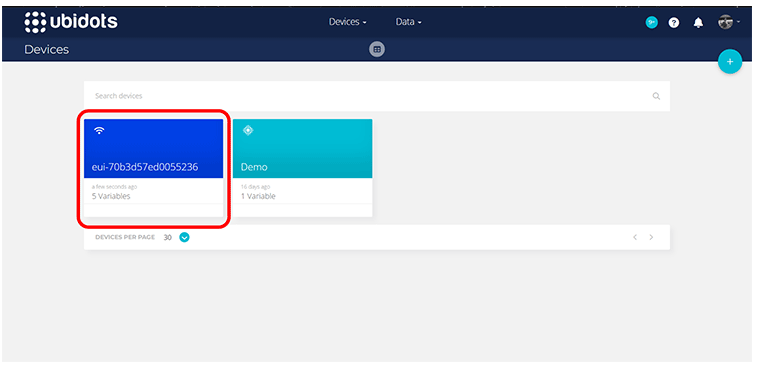

一旦集成完成，我們的LoRa設備將發送數據到TTN服務器，TTN服務器將自動定向到Ubidots服務器。你可以打開你的Ubidots儀表板，在設備頁面下，我們的設備會自動顯示。

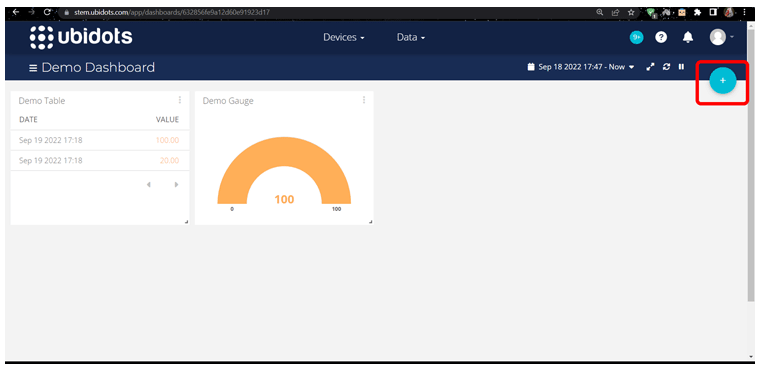

現在，我們可以執行最后一步，在儀表板上添加Map Widget。在數據選項卡下，單擊儀表板打開儀表板。單擊Create Widget Button。

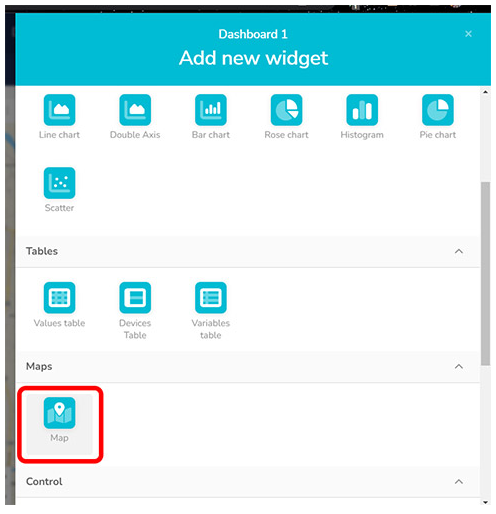

在Add new Widget菜單中，您將看到Map選項，選擇它。

單擊“添加標記組”。

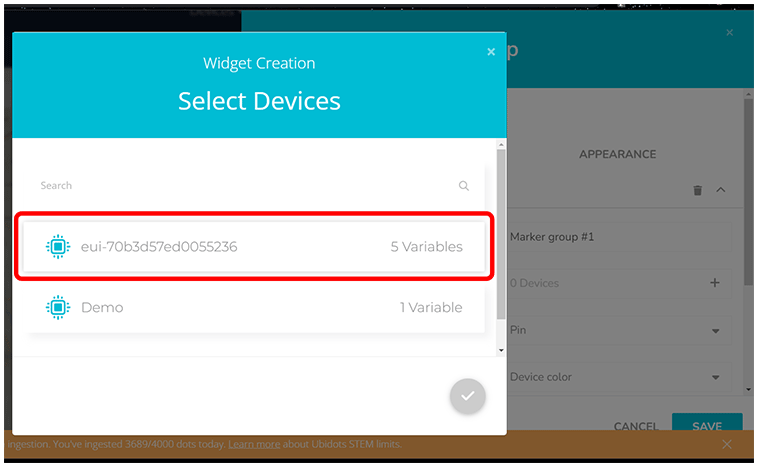

選擇LoRa設備。

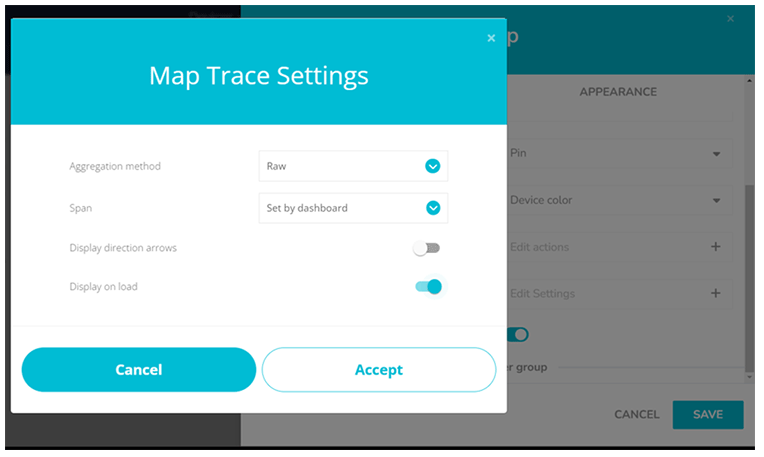

根據您的需求調整Map Trace設置，然后單擊Save。

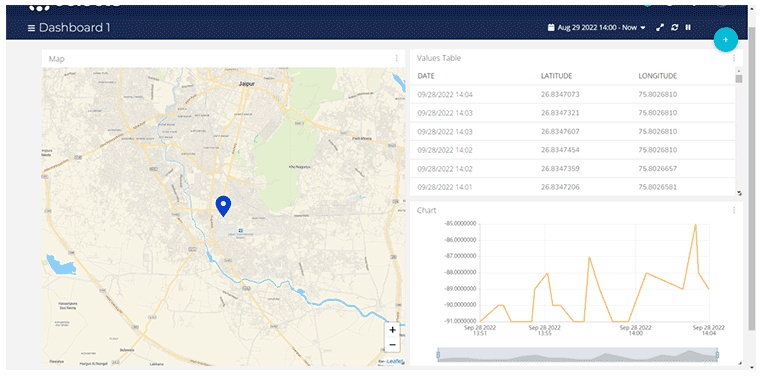

就是這樣!現在，從LoRa設備接收到的所有位置數據都將以位置標記的形式顯示在地圖小部件上。您還可以添加其他小部件，例如用于顯示原始坐標值和SNR(信噪比)的表格。

ESP8266 Lora GPS跟蹤器工作正常

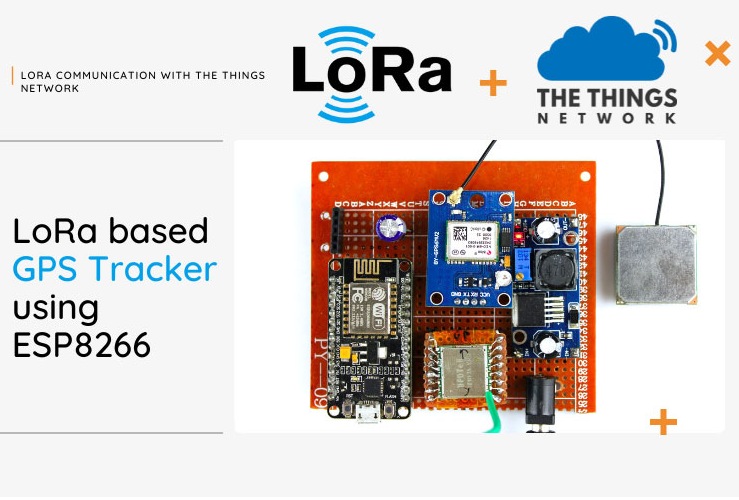

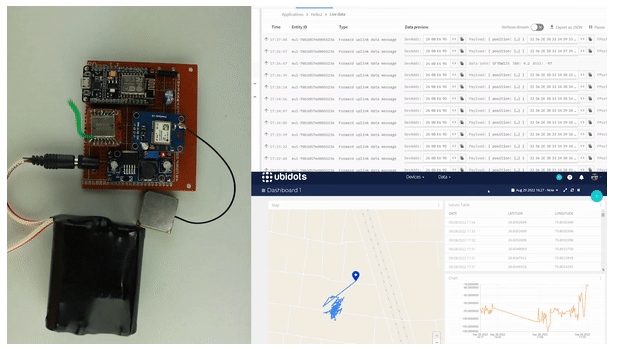

下圖顯示了實際的硬件以及如何在ubidot上更新緯度和經度值。我們的Lora GPS跟蹤器的范圍實際上取決于該地區有多少Lora網關。只要在您的LoRa模塊范圍內有一個網關，我們就可以向ubidot發送數據，在我們的情況下，我們在辦公室(室內)只有一個網關，我們只能覆蓋網關周圍2-3公里。
