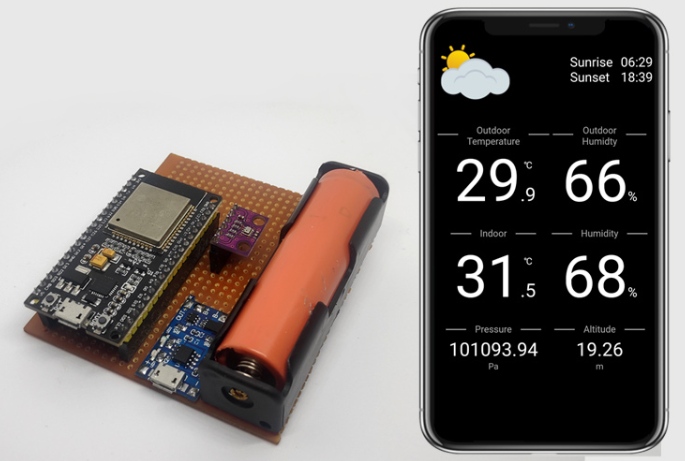

[導讀]在這個項目中，我們將學習如何創建一個氣象站，它將在web服務器中顯示來自BME280模塊的讀數和來自OpenWeatherMap API的實時天氣數據。該設備將從BME280傳感器獲取溫度、濕度、氣壓和高度，并從OpenWeatherMap API獲取外部溫度、濕度、天氣狀況以及日出和日落。我們可以在網絡瀏覽器中看到他們在閱讀。

在這個項目中，我們將學習如何創建一個氣象站，它將在web服務器中顯示來自BME280模塊的讀數和來自OpenWeatherMap API的實時天氣數據。該設備將從BME280傳感器獲取溫度、濕度、氣壓和高度，并從OpenWeatherMap API獲取外部溫度、濕度、天氣狀況以及日出和日落。我們可以在網絡瀏覽器中看到他們在閱讀。

BME280溫度，濕度和壓力傳感器

BME280是一款專為移動應用和可穿戴設備開發的集成環境傳感器，尺寸和低功耗是關鍵設計參數。該裝置結合了高線性度和高精度傳感器，是完全可行的低電流消耗和長期穩定。BME280傳感器提供了極快的響應時間，因此支持新興應用的性能要求，例如上下文感知，以及在寬溫度范圍內的高精度。

該傳感器測量相對濕度范圍為0 ~ 100%，精度為±3%，氣壓范圍為300Pa ~ 1100hpa，絕對精度為±1hpa，溫度范圍為-40℃~ 85℃，精度為±1.0℃。

BME280支持I2C接口和SPI接口。我們使用的模塊支持1.7 - 3.3V的電壓范圍。當以1Hz的刷新率測量所有參數時，BME280的平均電流消耗為3.6μA。傳感器支持休眠、正常、強制三種電源模式。

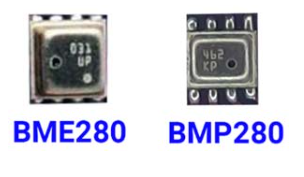

在購買BME280模塊時要記住的一件事是，外觀相似的模塊也帶有缺乏濕度測量功能的BMP280傳感器，這使得它比BME280便宜得多。識別BME280和BMP280傳感器的最佳方法是查看產品代碼。BME280傳感器將有一個以“U”開頭的產品代碼，例如UP， UN等。而BMP280將有一個以“K”開頭的產品代碼，例如KN， KP等。另一個視覺差異是BME280有點方形，而BMP280是矩形。

OpenWeatherMap API

OpenWeatherMap是一個在線服務，通過API提供全球天氣數據，包括當前天氣數據、預報、臨近預報和任何地理位置的歷史天氣數據。通過他們的API，我們可以訪問地球上任何位置的當前天氣數據，包括超過20萬個城市!他們收集和處理來自不同來源的天氣數據，如全球和當?shù)靥鞖饽Ｐ汀⑿l(wèi)星、雷達和一個龐大的氣象站網絡。數據有JSON、XML和HTML三種格式。我們將使用HTTP GET來請求這個項目的JSON數據。

氣象站線路圖

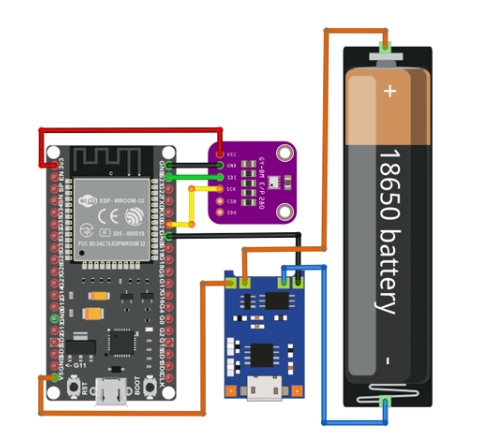

連接相當簡單。按照上面的連接圖進行操作。我們增加了一個18650電池和TP4056充電模塊，并為備份提供保護。首先將電池的負極連接到TP4056模塊的B-引腳，將正極連接到模塊的B+引腳?，F(xiàn)在將模塊的OUT+連接到ESP32 Devkit的VIN引腳，B-連接到GND引腳。TP4056模塊還包含DW01保護芯片，可以防止電池過放電和短路。

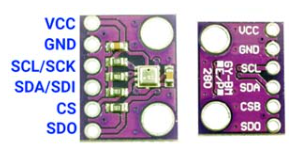

現在讓我們將BME280模塊連接到ESP32 Devkit。BME280的VCC引腳接3.3V引腳，GND接GND引腳。該模塊同時支持SPI和I2C。我們將使用I2C接口進行通信。為此，將SDA引腳連接到ESP32 Devkit的D22，將SCL引腳連接到D21。

代碼說明和Arduino IDE安裝庫

對于這個項目，我們需要安裝幾個Arduino庫，它可以直接通過庫管理器完成。要安裝庫，請導航到Arduino IDE > Sketch > Include Library > Manage libraries…等待Library Manager下載庫索引并更新已安裝庫列表。然后搜索并安裝以下庫。

?Adafruit BME280庫

?Adafruit統一傳感器

?Arduino_JSON圖書館

使用zip文件安裝以下庫。

?ESPAsyncWebServer

?AsyncTCP

在Arduino IDE中安裝ESP32文件系統上傳器

我們使用SPIFFS來托管web服務器文件。我們可以像使用普通文件系統一樣使用ESP32閃存，就像在SD卡或USB大容量存儲中一樣，借助SPIFFS將這些文件上傳到文件系統中，我們需要一個稱為ESP32文件系統上傳器的工具。要將此工具安裝到Arduino IDE，請遵循以下步驟

?到GitHub發布頁面下載ESP32FS-1.0.zip。

?將zip文件解壓縮到Arduino IDE目錄下的Tools文件夾。解壓后的路徑看起來像這樣“C:\Users\Username\Documents\Arduino\tools\ESP32FS\tool\ ESP32FS .jar”

?重新啟動Arduino IDE，您可以通過單擊Tools Menu使用此工具。

web服務器文件結構

正如我們已經說過的，我們將使用ESP32文件系統來托管web服務器。文件系統結構如下所示。需要加載到文件系統的所有數據都存儲在sketch文件夾中名為data的文件夾中。

HTML文件

html文件是服務器收到請求時加載的主文件。它包含了網頁的所有結構編程。

CSS文件

css文件用于定義HTML頁面的樣式。使用CSS，我們可以控制顏色，字體，文字大小，元素之間的間距，元素如何定位和布局，使用什么背景圖像或背景顏色，不同設備和屏幕尺寸的不同顯示，等等!

JavaScript文件

javascript文件負責圖像操作、JSON解碼和內容的動態更改。這有助于我們更新網頁上的值。它控制數據更新的事件偵聽器。

Arduino草圖

這是ESP32氣象站的草圖。

讓我們看一下代碼是如何從傳感器讀取數據，從API獲取天氣數據，并將其發送到web服務器的。

包括庫

WiFi、HTTPClient、AsyncTCP和ESPAsyncWebServer庫用于WiFi通信和web服務器的創建和維護。

SPIFFS庫用于文件系統管理，Arduino_JSON庫用于處理JSON字符串。

最后，Adafruit傳感器庫和Adafruit BME280庫用于處理BME280傳感器。

用戶可修改參數

在代碼中，需要更改一些值才能使其正常工作。將“您的WiFi SSID”和“您的WiFi密碼”替換為您的WiFi SSID和密碼。另外，根據您的城市代碼和溫度測量單位更改。

下一個也是最重要的參數是API密鑰。這個密鑰是唯一的，這是我們從OpenWeatherMap服務器提取數據的認證密鑰。獲取API密鑰的過程非常簡單。去OpenWeatherMap網站，創建一個賬戶。如果你已經有一個帳戶，就登錄進去。。在該頁面上，您可以看到您的默認API密鑰。如果您愿意，可以稍后創建密鑰。復制API密鑰并將其粘貼到代碼中。這樣就可以從OpenWeatherMap服務器獲取數據了。

獲取BME280讀數

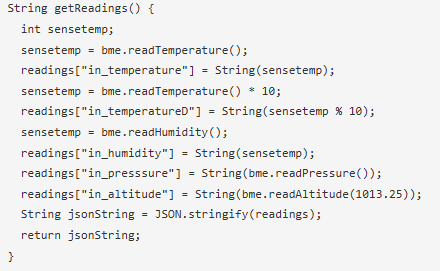

下面的函數用于從BME280獲取讀數。

在這個函數中，每次讀取都從BME280傳感器獲取，并將其編碼為JSON字符串，然后將JSON字符串返回給事件處理程序。當事件被觸發時，事件處理程序將把這些數據發送到web頁面。

從OpenWeatherMap API獲取天氣數據

為此，我們創建了另一個函數。它將以JSON格式從API獲取天氣數據，解碼，并將其排列成我們需要的格式。然后，與BME280讀取函數類似，該函數將這些編碼為JSON字符串，并在觸發特定事件時將其發送到服務器。HTTP GET用于從服務器獲取數據。

Web設置和事件請求處理

下面的setup函數部分將創建和設置web服務器，并在網頁加載時處理事件請求。當收到加載網頁的請求時，第一個事件處理程序將發送網頁數據。第二個事件處理程序將監聽重置請求，并將頁面上顯示的所有變量設置為零。第三個even處理程序是檢查客戶端連通性，如果客戶端斷開連接，服務器將嘗試在一秒鐘的間隔內重新建立連接。

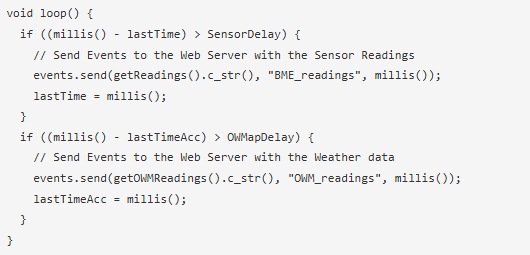

在循環函數中，還可以看到另外兩個事件處理程序。這些處理程序不會監聽任何請求。它們將在設定的時間定期發送數據。這將刷新網頁上的數據。BME280的數據更新速度比開放天氣圖數據快。

上傳代碼和文件

上傳代碼很簡單。就像其他Arduino板一樣，將ESP32 Devkit連接到PC上。選擇正確的“Board”和“Port”，單擊“upload”。就是這樣。要上傳Web Server文件，請確保所有文件都位于名為data的文件夾中，該文件夾與.ino文件位于同一文件夾中。進入“工具-> ESP32草圖數據上傳”。IDE將上傳文件并重新啟動ESP32。上傳文件時，請確保未打開串行監視器。如果它被打開，你會得到一個錯誤。如果是，只需關閉串行監視器并再次上傳文件。您可以從以下鏈接下載草圖和web服務器文件。

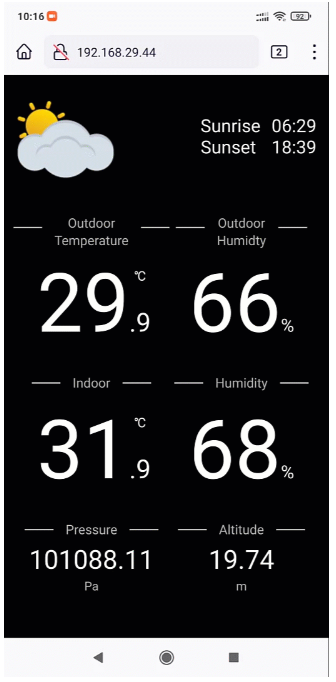

訪問Web服務器

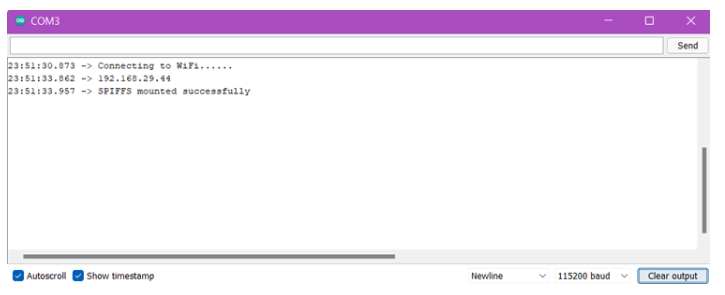

現在，一旦代碼被編譯并編程到ESP32中，你可以檢查串行監視器，一旦ESP32連接到WiFi網絡，它就會打印出IP地址。
