全橋變換器

全橋變換器提供了一個高效率的孤立功率轉換解決方案( 圖1 )。在此拓撲結構中,控制方法的選擇將影響轉換器的整體性能。大多數工程師只考慮硬切換全橋(HSFB)或相轉換全橋(PSFB)。在這個電源提示中,我將演示一個簡單的修改,脈沖寬度調制控制全橋,可以提高效率,實現零電壓開關和消除共振環變壓器繞組。

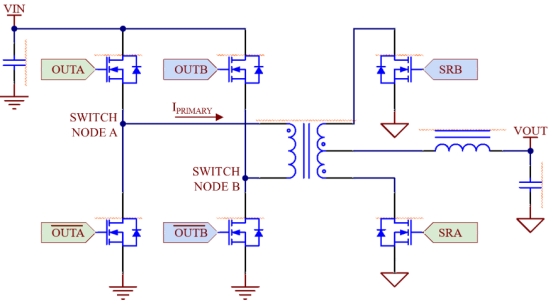

圖1 同步HSFB轉換器功率級的實例。

HSFB

一個HSFB轉換器使用兩個輸出信號(OTAA和OTOB),這兩個信號是180度的離相,以控制在原始側橋上的對角對Fts,如圖1所示?？刂破髟试S有三個主要方面的情況:最高和最低,最高和最低,以及最低和最低。為了保持調節,控制器調節每個狀態下的時間比例。

圖2 顯示(從下到上)輸出信號、主橋兩側的開關-節點電壓和主繞組電流。當輸出電壓和輸出電壓都很低時,開關節點在中斷時間返回到輸入電壓的一半。

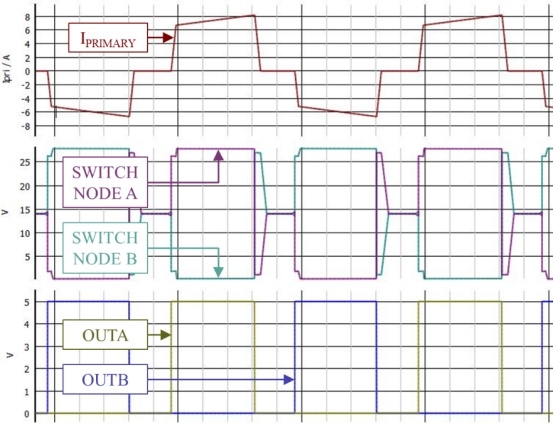

圖2 傳統配置,在主側對側駕駛(1頭S/div)。

在死機期間,當沒有原基側電流時,二次電流將繼續通過同步整流器進入自由輪。此時,在主側儲存的泄漏能量與原側費茨的輸出電容發生共振,當輸出量或輸出量降低時,會產生一個大的泄漏尖峰。這種共振影響到所有四個費茨的主要方面。 圖3 顯示漏柱有多大。在實際操作中,一個大的泄漏尖峰可能需要使用高電壓元件。

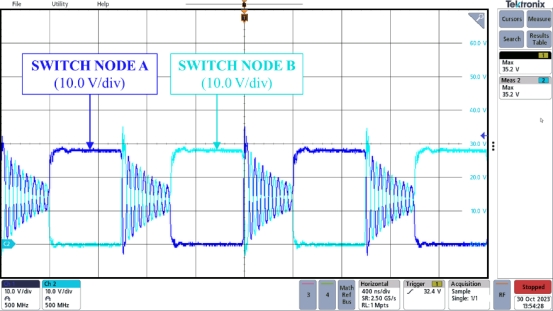

圖3 具有傳統配置的主開關節點(400NS/div)。

具有互補邏輯的替代方法

另一種方法是用互補邏輯控制橋的每一個部分的主功能。在該方法中,PBM高將高側FET打開,而PBM低將低側FET打開。 圖4 顯示使用此方法的圖表。

圖4 同步ZVM全橋變換功率級的實例。資料來源:德克薩斯儀器公司

圖5 顯示了此方法的壓波M、開關節點電壓和主電流。由于在主橋的兩側都有互補的信號,現在在死機的時間里,這兩個低面費茨都在工作。這使主電流能夠在傳統方法中過去的死機時間內繼續通過兩個低平面的快門。

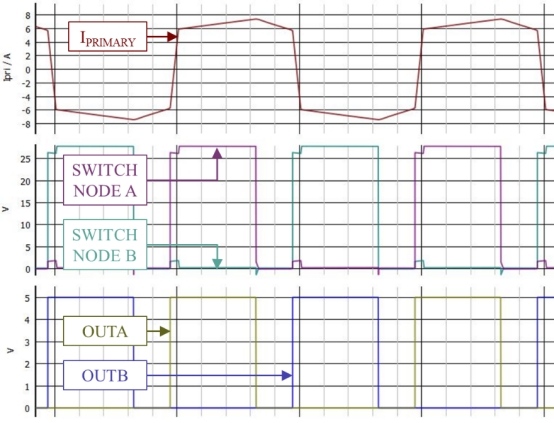

圖5 在主側駕駛車胎的輔助PWMS(1輛車S/DIN)。

主側的自由旋轉電流有許多好處。首先,原源方費茨實現了ZVM。 圖6 展示了在ZDH事件期間,全橋一側的主開關節點和PBM邏輯。在引入氣門驅動信號之前,出電源電壓降至零,這意味著ZVM。

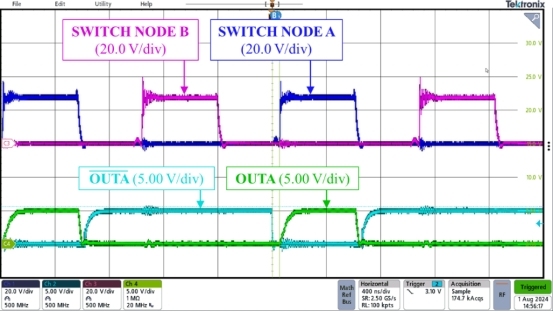

圖6 主開關節點具有互補的壓水堆結構(400NS/div)。

另一個好處是整個轉換器的噪音較少.圖3至圖6的主開關管波形中的大泄漏釘和共振鈴聲被消除。該二次整流器在改變主整流器后也降低了噪聲,從而獲得ZDH。

圖7 比較兩個設計選項的次級整流器的排電源電壓。HSFB的變化明顯地增加了鈴聲,需要一個緩沖器來緩解壓力,而犧牲了整體系統效率的降低。在主系統上轉換為ZVM會減少次級FET的鈴聲。仍然存在泄漏尖峰,但是在這種情況下,二極管夾緊電路比緩沖器更合適。

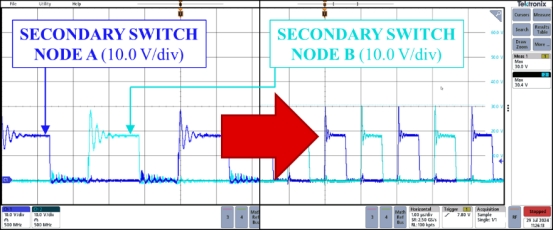

圖7 常規配置(400ns/div)(左);使用互補的PWM信號(1.00μs/div)(右)。

A改進的HSFB參考設計

僅引入ZDH就能提高負載條件下的效率。 圖8 比較改進的HSFB參考設計,它在主數據端使用了ZDH邏輯,該初始數據是HSFB。對主要FET的邏輯是唯一的改變;對初級端FET驅動程序的優化和對二級保護電路的改進將進一步增加這一方法的好處。

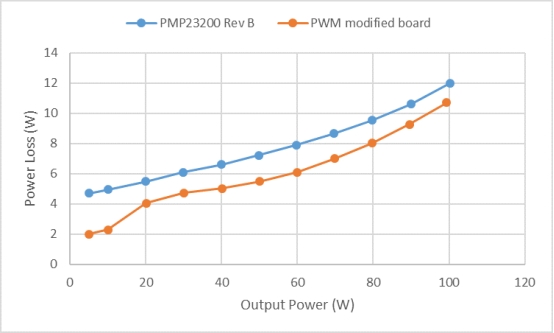

圖8 傳統的和壓水管配置的總功率與輸出功率的對比。

使用互補邏輯

在全橋變換器上使用互補邏輯,可以實現主FTS。該方法對系統效率有很多好處,且易于實施.
