概述

要測量電流和電壓等參數,你需要一個專用的儀器。模擬萬用表和數字萬用表等儀器經常用來測量電流,但它們要求切斷電路,以便能夠?qū)x器的測試導線串聯插入電路。在許多情況下,這樣做既不可能也不實際。切斷電路也會帶來風險,例如電擊。

在這種情況下,夾子表是一個方便的選擇.本頁詳細說明如何使用夾鉗表以及相關的預防措施。

什么是夾表?

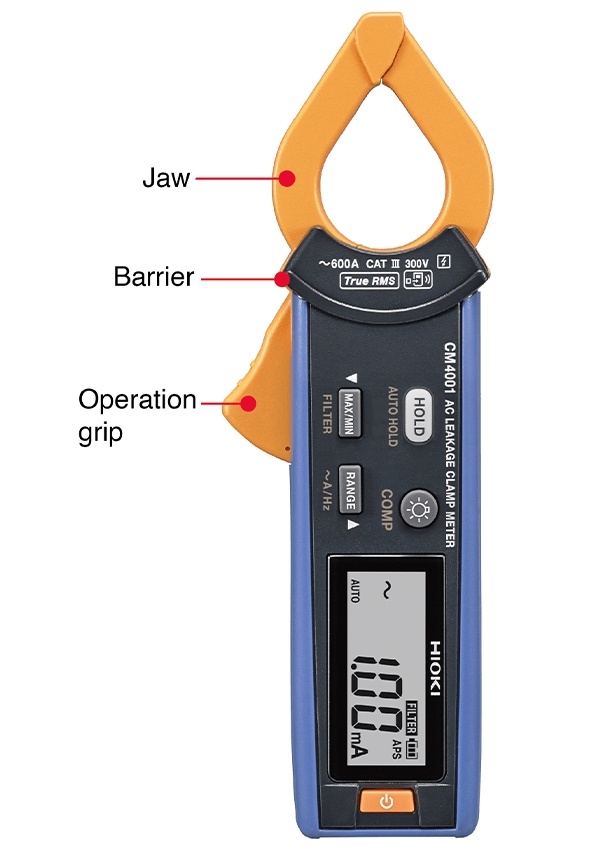

A?夾緊計 這是一個衣架形狀的儀器,可以用夾緊的電線來測量它攜帶的電流。作為測量原理,夾鉗測量儀檢測電流在導線中流動所發出的磁場,以測量電流值。

與諸如萬用表的儀器不同,這種設計的優點是能夠測量電流,而不要求被測量的電路被切割。一般而言,有兩種類型的夾表:

· 設計用來測量負載電流的模型

· 設計用于測量泄漏電流的模型

儀器還可以根據其他差異進行進一步分類,例如它們是測量直流電還是交流電,以及它們是否使用平均值校正還是RMS方法。負載電流模型用于測量正常交流電路.一些新的夾緊表模型可以測量負載電流和泄漏電流。

使用夾緊表的基本方法

這一部分提供了一個易于理解的介紹使用負載電流和泄漏電流卡表。

適用于兩種類型的信息

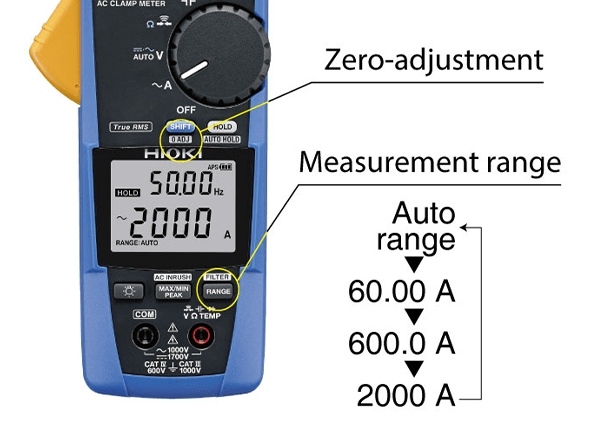

一般來說,負載電流表和泄漏電流卡表的使用方式基本相同.首先,如果你的夾表允許你選擇直流或交流電流,選擇適合你想測量的電路的電流類型。然后根據你要測量的電流的大小設置測量范圍。如果測量直流電流,不要忘記執行零調整。

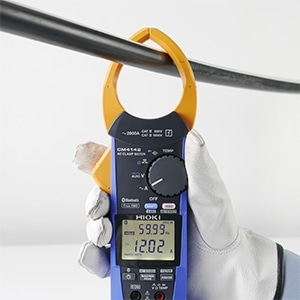

一旦你準備好了,打開夾子表的下巴,夾住你想測量的電線。將鋼絲置于夾鉗的中心,以達到最大的測量精度.

·

·

鋼絲的位置在夾子的中心(推薦)

·

·

·

鋼絲的位置不在夾子的中心(阻止)

·

使用負載電流卡表

設計用來測量負載電流的夾子表只能用一根電線夾住。小心不要同時夾住多個電線上的儀器,因?yàn)檫@樣做會妨礙適當?shù)臏y量。

使用泄漏電流卡表

設計用于測量泄漏電流的夾緊表需要更謹慎一點。接地線應單獨測量。如果測量交流電路,則將儀器夾在所有電線上(單相或單相;三相或三相)。

測量泄漏電流時,可同時夾住兩條電線。

泄漏電流是通過負載的絕緣電阻流到地面的電流,如果許多負載連接在一起,它可以達到幾十倍。用夾緊計可以檢測到雙向流的微小差,并確定為泄漏電流。

要避免的事情

與模擬萬用表和數字萬用表一樣,在使用夾子表時,也應考慮到一些預防措施。例如,如果你在使用后留下一個連接在一起的夾子式功率表,向夾子傳感器流動的過大電流可能會損壞儀器。

此外,避免將儀器夾在裸露的導體上;夾緊表只應用于測量絕緣導體(盡管這取決于所使用的特定電流傳感器)。

夾子表提供了高水平的安全性,因?yàn)樗鼈儾灰蟊粶y量的電線被切割,但重要的是要使用它們在最大額定的終端到地面電壓。最后,儀器的隔板表明了安全限制,所以使用儀器時,千萬不要碰該隔板上的任何東西。

選擇最好的夾緊表

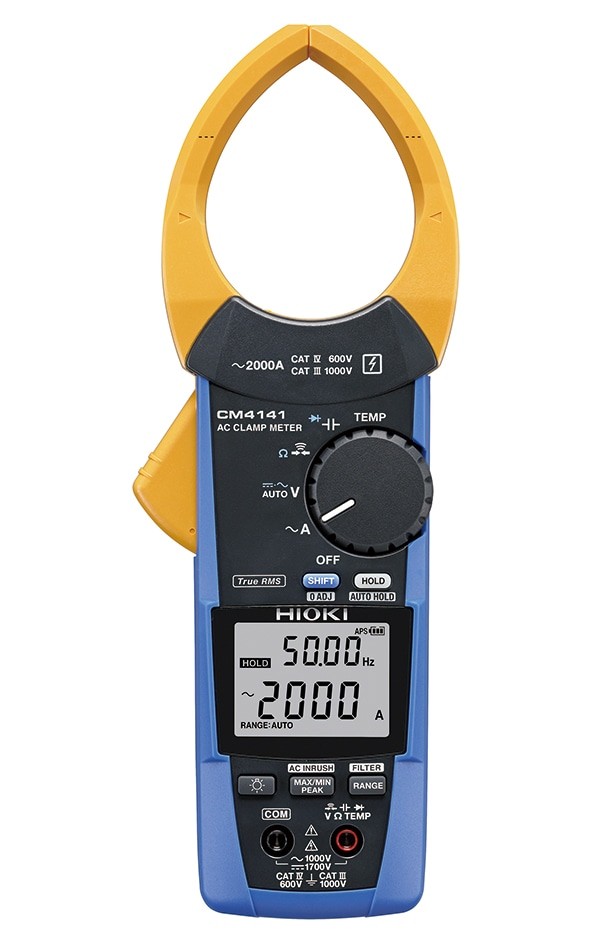

如上所述,各種型號的夾子表都是為不同的應用而設計的,例如,它們是為測量直流電流還是交流電流而設計的。因此,有必要根據你的申請選擇一個工具。例如,為了測量汽車或不間斷電源(UPS)中使用的電池,或光電電池,你需要一個能夠測量直流電流的夾子表。

另一方面,如果你想測量交流電路中的負載電流或泄漏電流,比如家庭、建筑或工廠的照明或電力線,你需要一個交流卡表。如果需要測量絕緣缺陷引起的泄漏電流或電氣設備接地線中的電流流動,請選擇用于普通測量應用的交流負載電流夾表或泄漏電流夾表。

安全使用夾緊表

夾子表是一種方便的儀器,可以簡單地通過夾住一根不需要切割的電線來測量電流和其他參數。它們很容易安全使用,因?yàn)檫@樣做只需要把儀器固定在電線上。然而,如果使用不當,這些工具可能是危險的。因此,一定要參考本文中有關選擇和使用夾子儀表以確保安全使用的說明和預防措施。
