阻阻表測量阻抗,或?qū)涣麟娏鲃?dòng)的阻力。本頁詳細介紹了有關阻抗的基本知識,測量阻抗的方法,以及如何使用阻抗表。

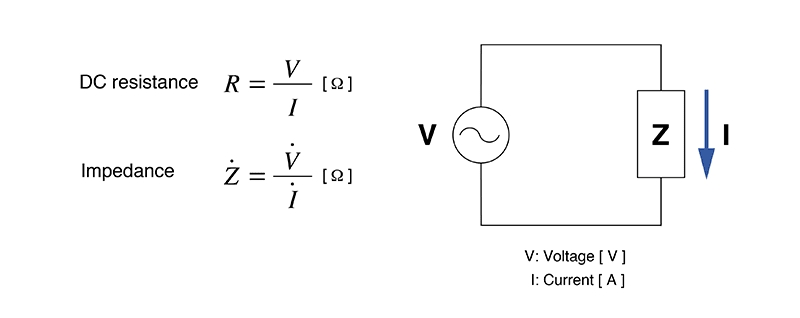

什么是阻抗?

我們先定義阻抗?？偠灾?阻抗是表示對交流電流流動的阻力的一個量。

當你把電動產品、電動機或其他設備連接到交流電源時,電流會通過該設備的電路流動。阻抗是通過將這樣一個電路中的電壓除以電流來計算的.簡而言之,在交流電路中,阻抗可以被描述為對電流流動的限制.阻抗用符號"Z"表示,并以歐姆測量,相同的單位用于測量直流電阻。阻抗越高,對電流流動的電阻就越大。

·

·

如何測量阻抗?

由于阻抗本身并不是一種可見的現象,所以有必要使用測量?jī)x器來測量它。能夠測量阻抗的儀器包括?阻阻計、LCR表和阻抗分析儀 .有許多方法可以測量阻抗.

橋牌法

該方法利用橋路來計算未知電阻.它要求平衡調整使用電流計。雖然這項技術提供了高精度(約0.1%),但不適合高速測量。

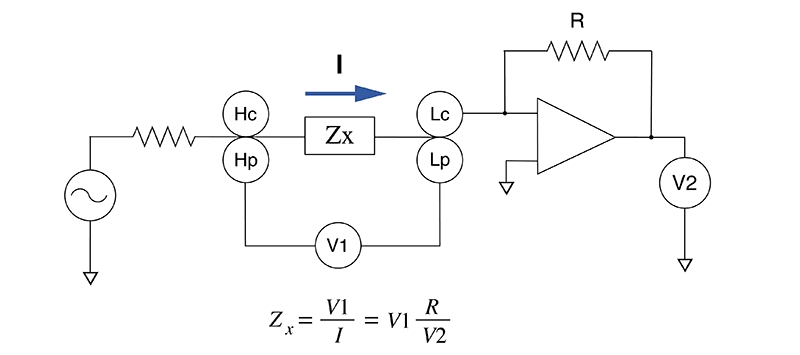

I-V法

該方法通過測量電流檢測電阻和未知阻抗的電壓來計算阻抗。它也可以用來測量接地的樣品。隨著阻抗的上升,這項技術越來越容易受到電壓表的影響。

RF-I-V法

該方法采用與I-V法相同的基本測量原理。它允許使用與高頻同軸電纜和高頻同軸連接器的特性阻抗匹配的電路測量高頻阻抗。這種技術很難用于寬帶測量,因?yàn)闇y(cè)量頻帶受測試頭變壓器的限制。

自動平衡橋法

該方法采用與橋梁法相同的基本測量原理.它提供寬帶頻帶(1兆赫至100兆赫)的覆蓋面。然而,這一覆蓋范圍并不擴大到高頻率。許多LCR表使用這種技術。

·

·

每種方法都有自己的優點和缺點,所以在選擇最好的方法之前,你需要清楚地定義你需要測量什么樣的阻抗。

使用阻抗表

測量阻抗的方法取決于所使用的儀器。例如,?木的LCR米M3523 能在廣泛的測量頻率設置范圍內測量高精度的阻抗。

·

·

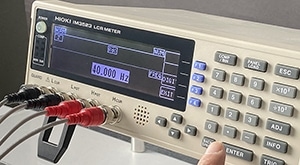

40赫茲測量

·

·

·

200赫茲測量

·

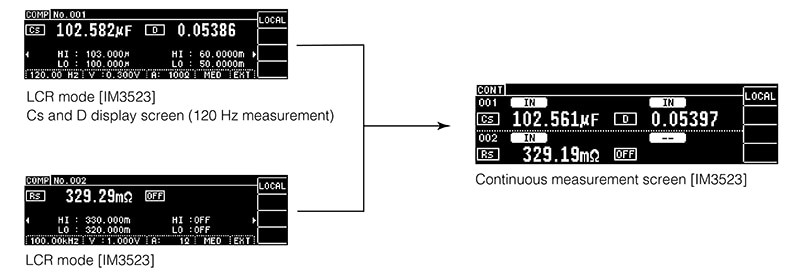

除了正常測量之外,該儀器還能在不同的情況下連續快速地測量不同的參數(測量頻率和信號水平)。

·

·

電容器的C-D+ESR測量

·

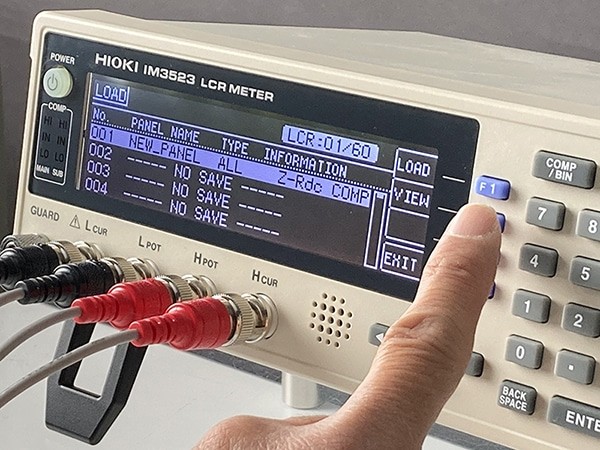

它還可以保存最多60套測量條件和最多128個校正值,用于開放/短校正和電纜長度校正?？梢粤⒓纯焖偌虞d組設置,以提高工作效率。

·

·

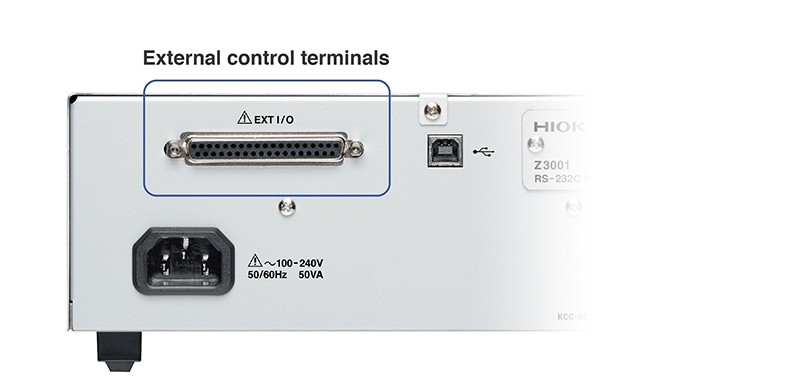

此外,儀器的外部控制終端可以讓你更快地構建自動化測試線路。

·

·

阻抗測量中不穩定性的原因

根據所使用的測量方法,阻抗表每次測量時可能返回不同的值。如果你的阻抗表的測量值無法穩定,請檢查以下內容:

被測量部件的寄生成分

除了電阻和電抗的設計值外,元件還有引起測量值變化的寄生成分。甚至連接到組件的導線長度的差異和它們之間的距離也會導致測量值的變化。

測量環境

阻阻測量結果受到各種情況的影響,不僅包括電阻的溫度,還包括電容器和電感器的溫度,以及探針電容和雜散電容。

這一特性需要采取一些步驟,例如保持一致的測量環境,平均多重測量,而不是使用單一的測量來確定價值。

直流偏置

直流偏置是測量?jī)x器和電路中出現的一種微小電壓。例如,當探針和導線是由不同的材料制成時,就會發生這種情況。由此產生的熱電動勢引起直流偏置。

總結

阻阻量化對交流電流的電阻,其測量需要專用的儀器.因?yàn)橛懈鞣N測量方法,所以根據你的目的和每種方法的優缺點選擇最佳方法是很重要的。

由于頻率、測量環境和直流偏置等因素的影響,阻阻測量極其微妙,容易產生變異。這一特性要求采取平均多重測量等步驟。
