Node-RED是一個非程序員使用物聯網的可視化工具，它可以用來更快地構建應用程序，并縮短物聯網產品的“上市”時間。它還可以用于以新穎有趣的方式輕松地將硬件設備、api和其他在線服務連接在一起。

Node-RED可以使用預定義的端口號或引腳號直接訪問Arduino， Raspberry Pi等微控制器板的數據。

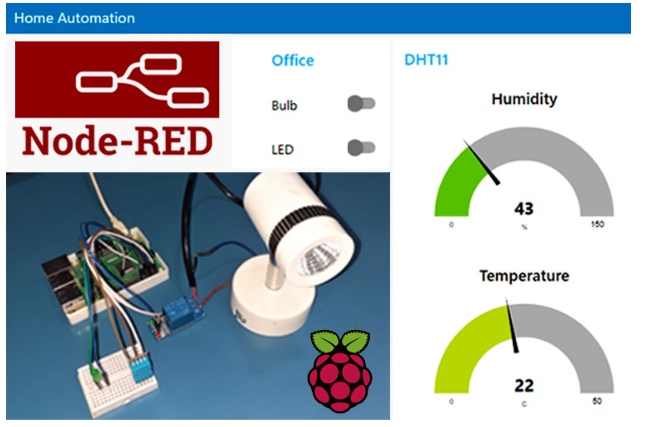

在本教程中，我們將構建一個家庭自動化系統，可以控制燈，可以在儀表板上創建的儀表上以圖形方式監控溫度和濕度。在本教程中，我們將介紹如何在Windows上安裝和設置Node-RED。

然后我們還將設計Node-Red Dashboard，并使用不同的輸入、輸出和功能節點來創建Node-Red流程。另外，請查看我們以前的Node-Red項目。

使用Node-Red的家庭自動化所需的組件

?覆盆子π

?繼電器模塊

?DHT11傳感器

?AC燈泡

?LED

?電路試驗板

?跳線

在樹莓派上安裝Node-RED

Node-RED是預先安裝在Raspbian Stretch OS上的。如果你的樹莓派上沒有安裝Node-RED，你可以使用下面的命令安裝Node.js、npm和Node-RED到樹莓派上。該命令還可以用于升級現有的安裝。

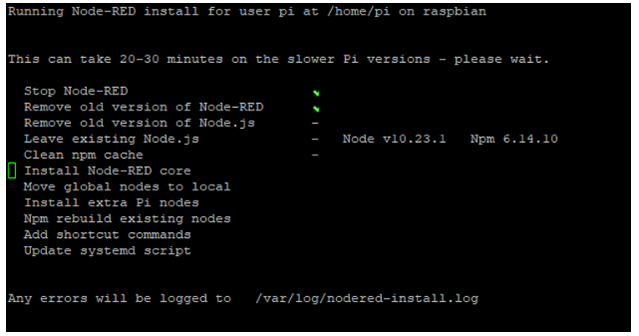

該命令將做以下事情：

1.刪除舊版本的Node-RED和Node.js(如果存在)。

2.安裝最新的Node.js LTS版本。如果它檢測到Node.js已經安裝，它將確保它至少是Node版本8。

3.清理npm緩存

4使用npm安裝最新版本的Node-RED

5.詢問你是否想安裝一個有用的樹莓派節點集合

6.是否將Node-RED設置為作為服務運行，并提供一組與服務一起工作的命令

安裝完成后，您應該在編程應用程序列表下看到Node-RED圖標。

在樹莓派上啟動Node-RED

Node-RED可以通過Pi的桌面界面啟動，也可以通過樹莓派的終端窗口啟動。

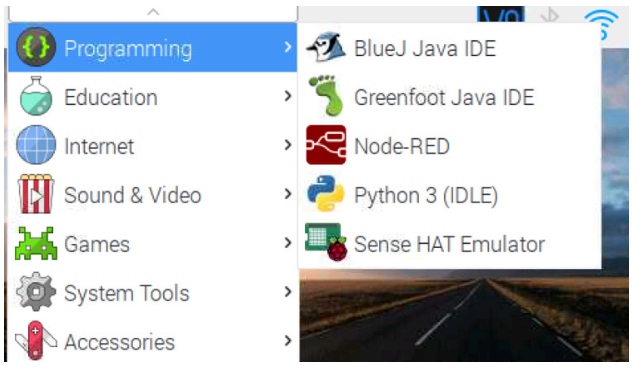

從Pi的桌面界面：選擇菜單->編程-> Node-RED

遠程從您的計算機終端：運行node-red-start在一個新的樹莓派終端窗口。要從Pi的桌面界面啟動，請單擊Menu > Programming > Node-RED。

要從樹莓派終端窗口啟動它，導航到終端并輸入下面的命令：

打開Node-RED接口

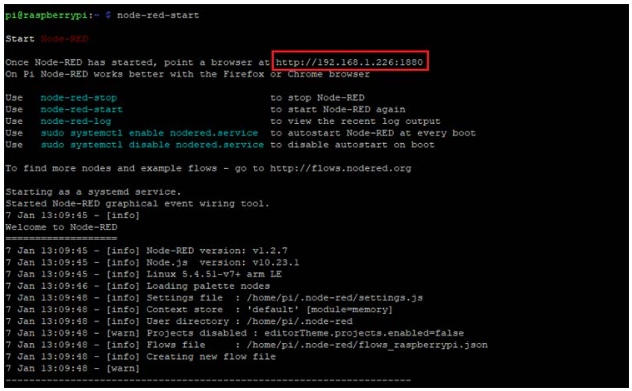

現在在樹莓派上安裝并啟動了Node-RED，我們可以繼續訪問它的web界面。為此，導航到瀏覽器并在地址欄中寫入http://your_pi_ip-address:1880。樹莓派的IP地址顯示在Node-RED終端的第一條主線中，如下所示。

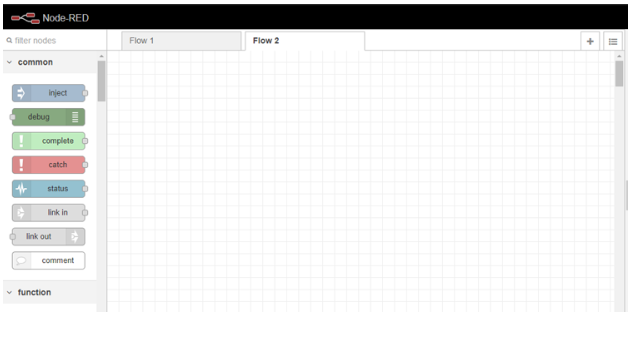

在此之后，您將看到以下屏幕。

在開始構建Node-Red流之前，我們需要安裝用于Dashboard和DHT11傳感器的調色板(Node-Red)。為此，單擊右上角的菜單圖標，然后單擊“Manage Palette”。

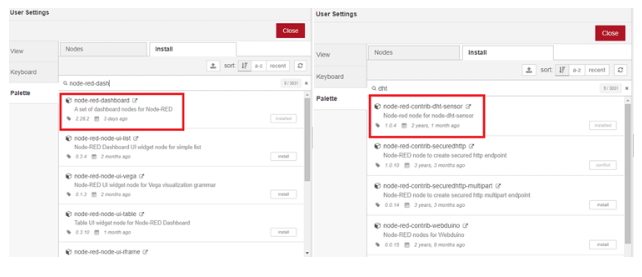

轉到Install選項卡，然后搜索并安裝‘ node-red-dashboard ’和‘node-red-contrib-dht-sensor ’節點。

在Node-RED中創建流

安裝了所有所需的節點后，我們可以繼續創建Node-red流來控制LED并讀取DHT11傳感器數據。第一步是創建儀表板布局。

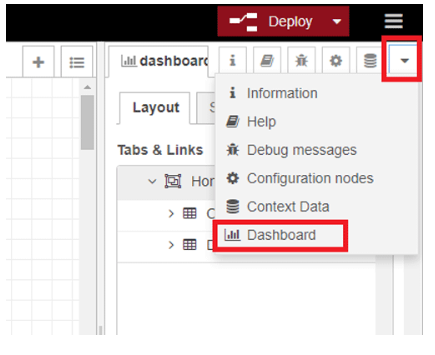

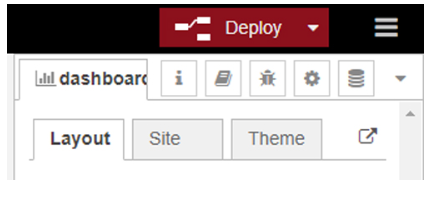

在這個項目中，我們將有兩個開關來控制LED和燈泡;兩個儀表顯示溫度和濕度值。在右上角，單擊下拉菜單圖標，并選擇dashboard選項卡。

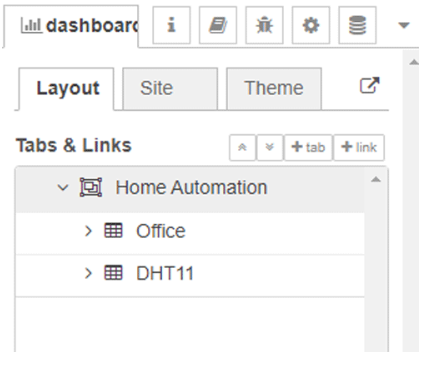

然后創建一個名為“家庭自動化”的選項卡，并在該選項卡中創建兩個組：Office和DHT，如下所示。

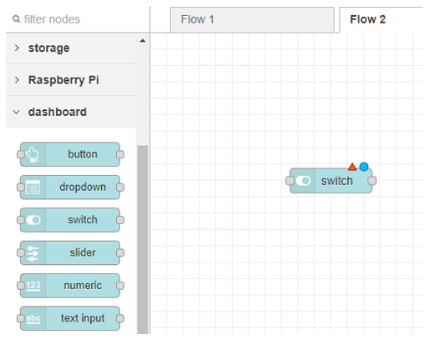

現在，轉到Dashboard選項卡并將Switch節點拖到流部分。

現在，雙擊Switch節點來編輯它。將Switch節點重命名為LED。添加組名稱“Home Automation”，用于對節點進行分組。

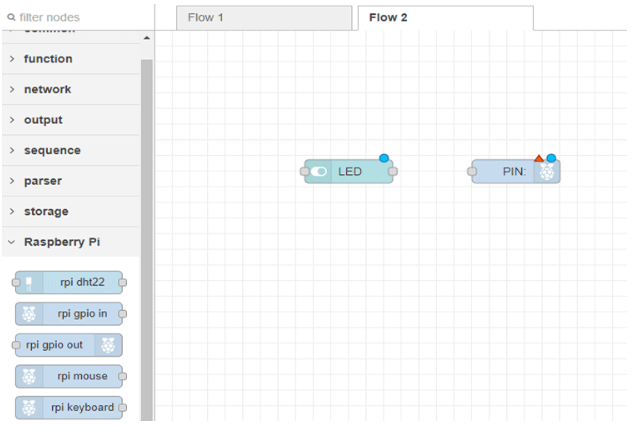

然后轉到Raspberry Pi選項卡，并將‘ rpi gpio out ’節點拖到流部分。

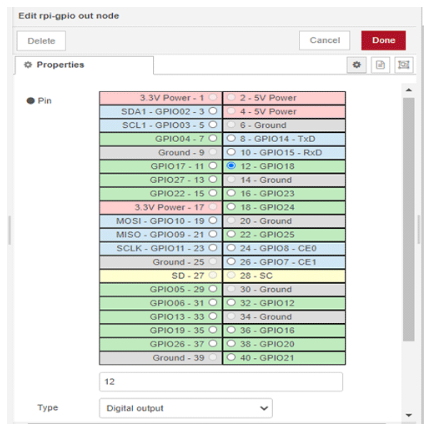

然后雙擊節點，選擇GPIO18引腳，并選擇“數字輸出”作為輸出類型。

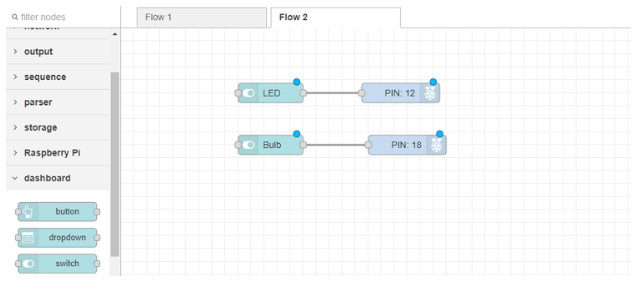

請按照相同的步驟添加其他交換機。

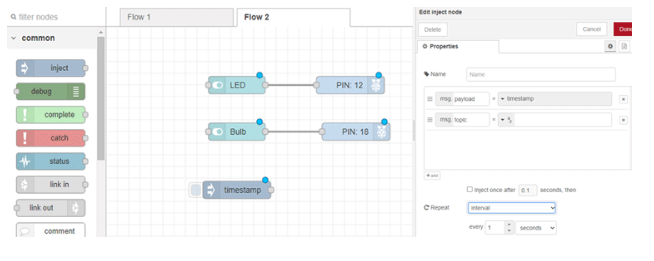

現在，在下一步中，添加節點以讀取DHT11傳感器數據。為此，轉到Common節點調色板并將注入節點拖到流中。雙擊注入節點，然后將間隔設置為每1秒一次。

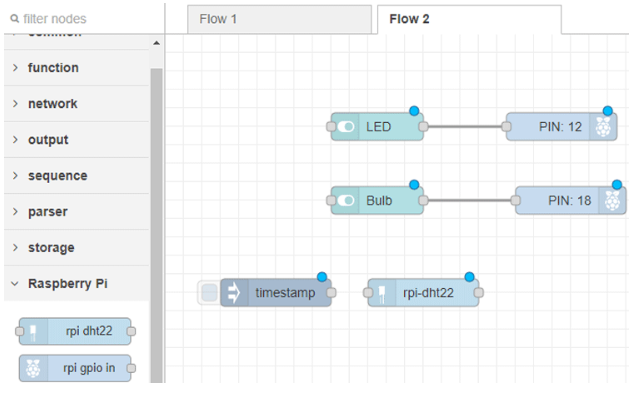

然后進入“Raspberry Pi”頁簽，將rpi-dht22節點拖到流程中。

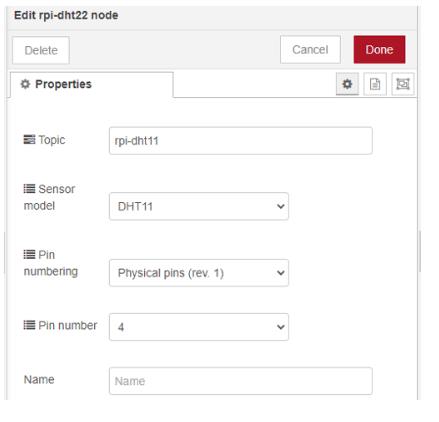

雙擊rpi-dht22節點，然后選擇DHT11作為傳感器模塊，在引腳編號中選擇4。

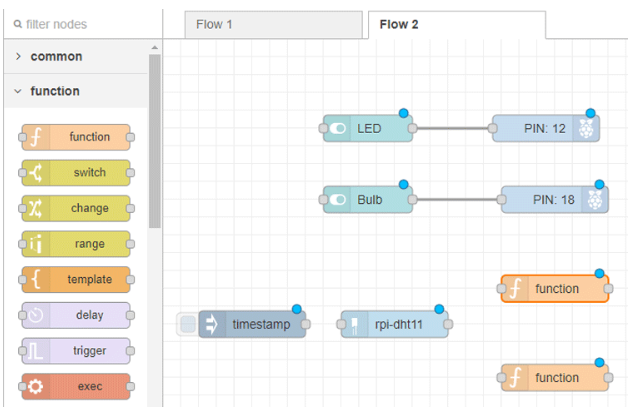

現在，在下一步中，轉到Function選項卡并將兩個函數節點拖到流中，如下所示。

雙擊該函數，將其重命名為Temperature，然后添加一行以僅獲取溫度數據。對第二個函數節點執行相同的操作以獲取濕度數據。

現在，在下一步中，轉到Dashboard選項卡并將兩個量規節點拖到流中，如下所示。

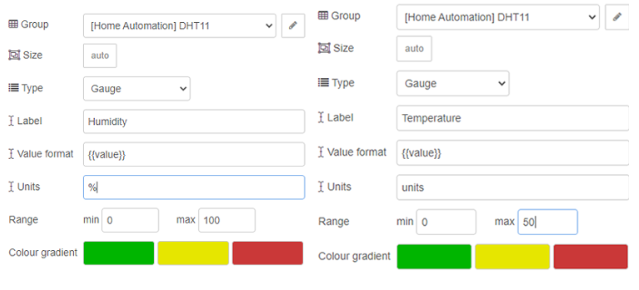

雙擊節點來配置它們。您可以指定以下內容，如下圖所示：

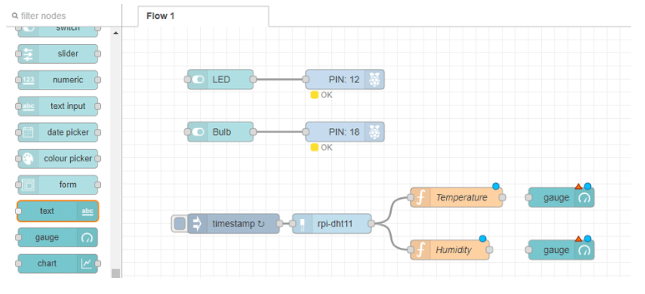

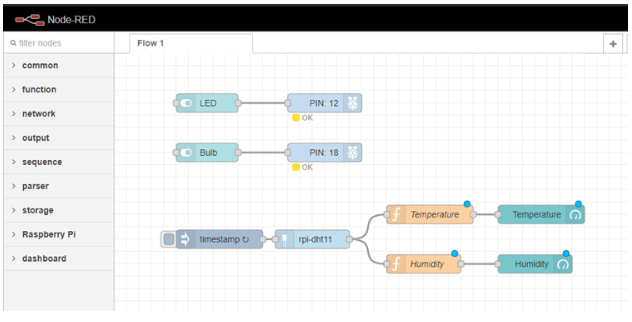

最后的流程看起來像這樣：

完成這些后，我們現在就可以部署項目了。單擊右上角的Deploy按鈕。

樹莓派家庭自動化使用紅節點電路圖

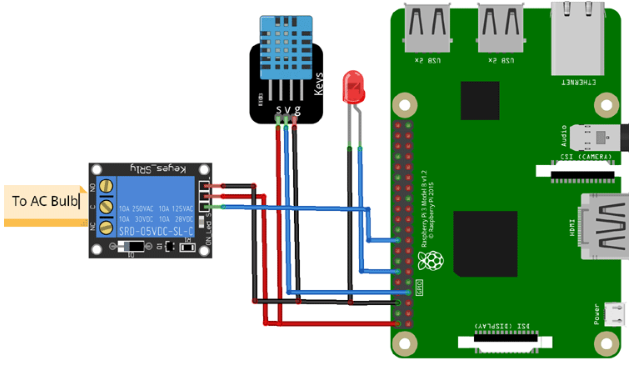

Node-RED家庭自動化的電路圖如下：

LED連接GPIO18引腳，繼電器的輸入引腳連接樹莓派的GPIO24引腳。dht11的數據引腳連接GPIO4。

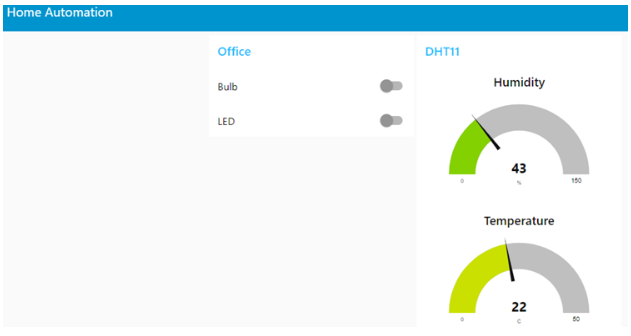

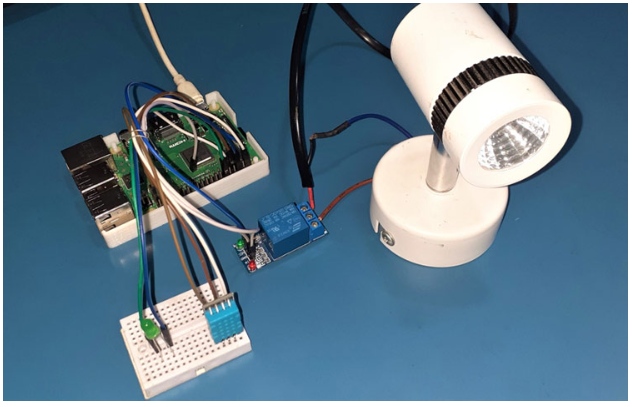

完成后，轉到Node-RED儀表板來控制LED和燈泡。

這就是如何使用Node-RED打開樹莓派上的燈和監控傳感器。您可以按照這些基本步驟來構建更高級的項目。
