0引言

智能制造是制造業與信息技術深度融合的產物,它通過集成先進的傳感器、機器學習、數據分析等技術,實現生產過程的自動化、智能化和最優化。 Node—RED作為一個流行的物聯網編程平臺,以其圖形化編程界面和強大的社區支持,為智能制造提供了一種創新的工具。

1 智能制造概述

1.1 智能制造的定義

智能制造(Intelligent Manufacturing,IM)是制造技術、自動化技術、系統工程與人工智能等學科互相滲透、互相交織而形成的一門綜合技術。智能制造系統的目標就是將人工智能融入制造過程的各個環節,通過模擬專家的智能活動,取代或延伸制造環境中的部分腦力勞動,從而在制造過程中,能夠自動監視系統運行狀態,在受到外界或內部激勵時,能自動調整參數,自組織達到最優狀態^[1]。

1.2 智能制造的關鍵技術

1)感知控制技術:這是智能制造的基礎,涉及傳感器、射頻識別(RFID)、多媒體、工業控制等技術,用于實時監測生產設備、原材料及工作人員的狀態。

2)網絡通信技術:作為智能制造互聯互通的基礎,包括以太網、5G工業網絡技術等,用于確保設備之間可以高效地傳輸數據。

3)信息處理技術:涉及數據清洗、數據分析、數據建模和數據存儲等,為智能制造應用提供了數據支撐。

4)人工智能技術:人工智能是研究如何使用各種智能機器或自動化機器模仿人工,延伸和拓展人類智能的技術科學^[2]。

5)數字孿生技術:通過創建物理實體的虛擬數字副本,實現對生產過程的映射、分析和優化。

6)邊緣計算技術:在數據源附近進行數據處理和分析,減少數據傳輸延遲,提高實時數據處理能力。

7)工業軟件技術:包括研發設計、生產制造、經營管理、控制執行等各類工業軟件,實現生產過程的數字化管理。

8)人機協作技術:開發能夠與人類工人協同工作的機器人和自動化系統,提高生產效率和安全性。

9)智能決策支持系統:利用大數據和人工智能技術(機器學習、深度學習等),為生產管理提供智能決策支持。

1.3 智能制造的發展現狀

智能制造的基本特征:1)生產制造的各個環節廣泛應用人工智能技術;2)制造單元的柔性智能化與基于網絡的制造系統柔性智能化集成;3)制造過程自動化、精益化、綠色化;4)信息網絡技術是制造過程的系統和各個環節智能集成化的支撐。

2021年12月,工信部等八部門聯合印發了《“十四五”智能制造發展規劃》,提出要建立長效評價機制,對中國制造企業進行智能制造能力成熟度評估,針對不同行業、不同地域發布智能制造成熟度指數,構建智能制造賦能的激勵機制,推動中國智能制造水平再上新臺階。根據《智能制造報告》的分析,當前時期中國計算機、電子設備、汽車、電器、食品、醫藥、專用設備制造、化學原料及制品、有色金屬冶煉等行業的智能制造能力成熟度水平領先于其他行業^[3]。

2 Node-RED簡介

2.1 Node-RED的起源和發展

Node-RED最初是由IBM的Emerging Technology Services團隊于2013年開發的。它起初是一個實驗項目,旨在探索物聯網設備間消息流和數據流更簡單的實現方法,以新穎有趣的方式將硬件設備、應用程序接口、在線服務連接起來,編程時只需要在瀏覽器中拖拽節點(Node),然后把這些節點用線連接起來,數據即可通過這些連線在節點間傳遞^[4]。

隨著時間的推移,Node-RED已經從一個主要關注物聯網的編程工具,發展成為一個適用于多種應用的有用工具,包括智能家居、工業自動化、數據分析、API集成等。它的可視化編程接口使得編程變得直觀易懂,大大減少了開發時間和成本。

2.2 Node-RED的架構和特點

2.2.1架構

Node-RED的運行建立在node.js之上,利用其事件驅動和非阻塞I/O的特性,適合在邊緣計算設備或云平臺上運行。Node-RED提供了一個基于瀏覽器的流編輯器,允許用戶通過拖放節點來創建應用程序。這些節點可以是設備、API調用、定時器、函數等。

2.2.2特點

1)低代碼開發:可視化流程編輯器簡化了編程過程,減少了開發時間和成本。

2)靈活性:可以輕松地與各種數據庫、API和在線服務集成,適應不同的應用場景。

3)跨平臺兼容:可以在多種操作系統上運行,包括Windows、macOS和Linux。

4)實時調試和反饋:提供實時的數據流視圖和調試工具,使用戶能夠即時觀察和調整物聯網應用的行為。

5)模塊化和可重用性:用戶可以創建模塊化的流程并在不同的項 目中重用,提高了開發效率和代碼的可維護性。

6)支持多種數據格式:支持多種數據格式,如JSON、XML、CSV等,方便數據的處理和轉換。

7)開放性和可擴展性:基于node.js,易于擴展,可以添加新功能。

8)輕量級和高效:輕量級且高效,系統資源要求低,易于在多種設備上部署。

9)集成多種協議和通信方式:支持多種通信協議,方便與不同類型的設備和服務進行交互。

3 Node-RED在智能制造中的應用案例分析

3.1 Node-RED安裝及運行

本次應用研究以windows系統為背景進行。

1 )安 裝node .js :https : //nodejs . org/en#home-downloadhead。

2)安裝NPM:sudonpminstall-g--unsafe-permNode-RED。

3)安裝Docker:dockerrun-it-p 1880:1880--name mynodered nodered/Node-RED。

4)安裝Snap:sudo snap install Node-RED。

5)運行:通過Powershell輸入Node-RED。

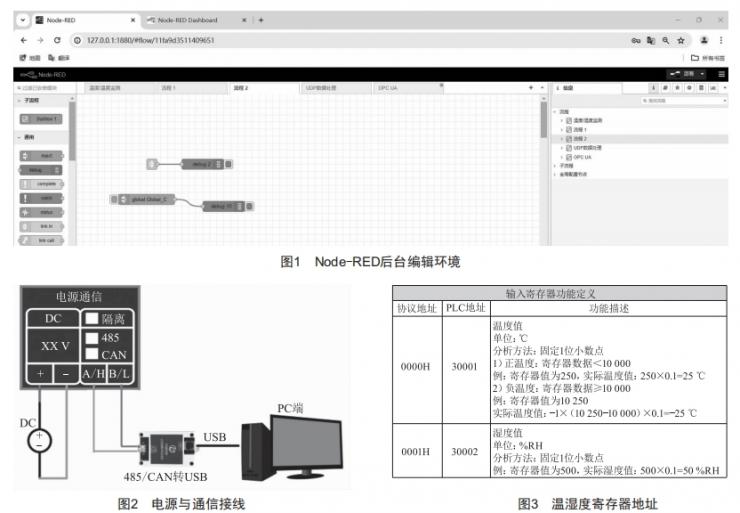

6)后臺環境:瀏覽器輸入http://127.0.0.1:1880進入后臺編輯環境,如圖1所示。

3.2數據采集與設備監控

3.2.1 Node-RED溫濕度傳感器數據的實時采集

1)溫濕度采集模塊接線方式如圖2所示,PC通過 USB轉485接口模塊與采集模塊通信。

2)Node-RED通信參數設定。地址:1;波特率:9600 Baud;數據位:8;停止位:1;奇偶校驗:無。

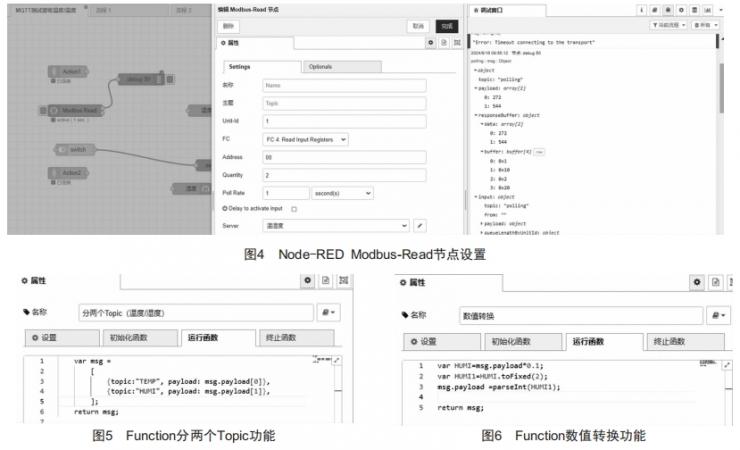

3)查詢溫濕度輸入寄存器地址如圖3所示,利用 ModbusRead插件讀取數據,在調試窗口顯示溫濕度寄存值(圖4)。

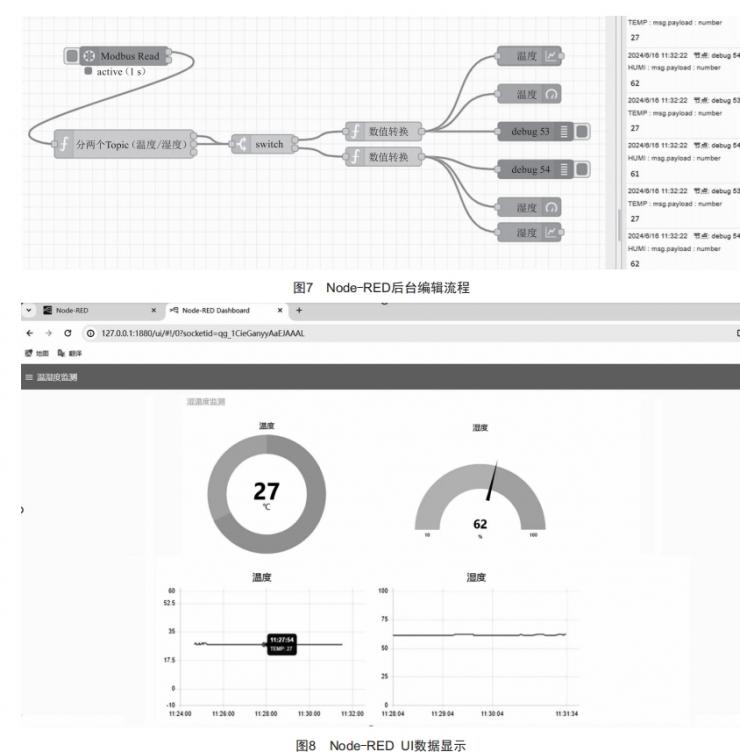

4)讀取并展示Node-RED溫濕度數據。通過 Function功能將數值分為兩個Topic(TEMP/HUMI,如圖5所示),再利用Function功能進行數值轉換(圖6),Node-RED后臺編輯流程如圖7所示,最后通過Node- REDUI儀表顯示(圖8)。

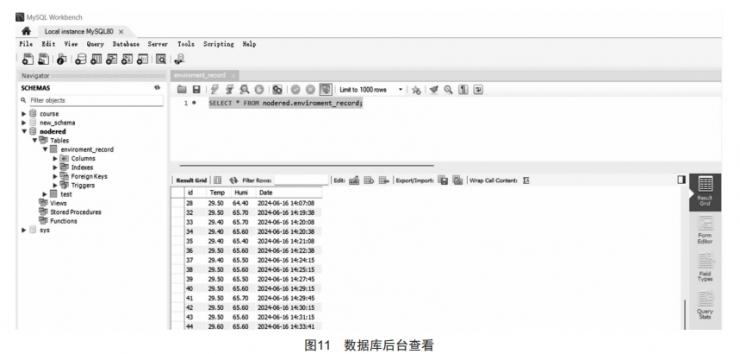

5)將溫濕度數據自動寫入數據庫(MySQL)。拉入一個Function插件(圖9),通過msg.topic來編寫數據的錄入insert(圖10),查看數據寫入成功,如圖11所示。

6)數據的歷史查詢。通過增加數據庫插件及表格Tabel形成查詢流程(圖12),利用Function功能執行查詢代碼(圖13),最后將查詢后數據在UI顯示(圖14),也可通過增加插件Date Picket來設定日期條件進行搜索。

7)郵件通知功能。通過增加Function功能及郵件插件組合郵件通知流程(圖15),利用JavaScript設定郵件通知觸發條件,比如設定超閾值,或者SPC的分析記錄。若條件滿足,觸發郵件通知功能如圖16所示。

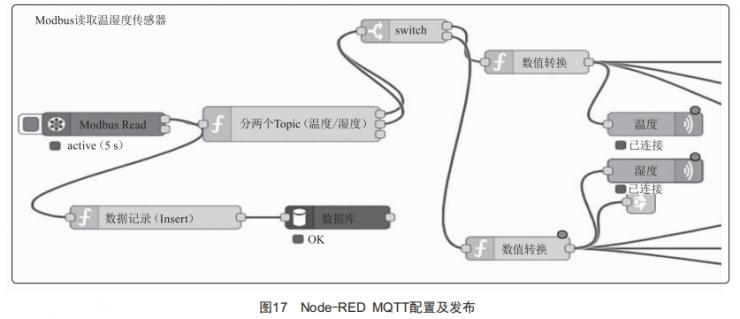

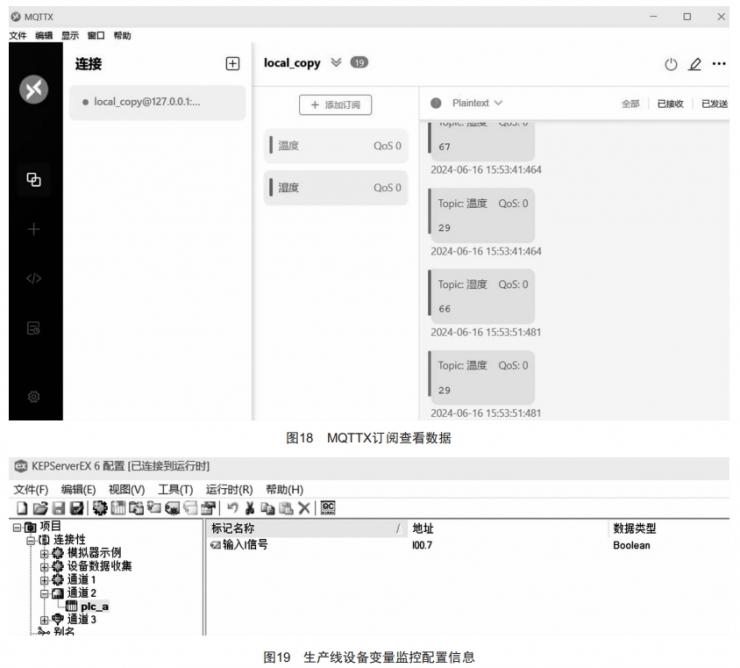

8)物聯網平臺MQTT對接的數據轉發。物聯網云平臺部署EMQX^[5],EMQX是開源可彈性伸縮的分布式物聯網MQTT消息服務器,單臺服務器支持每秒百萬級高性能,能夠低延時在設備終端和用戶終端之間可靠實時傳輸,并可提供接入身份認證,能有效阻止非法終端的連接^[6—7]。Node—RED數據轉換完成后增加MQTT發布流程如圖17所示,發布數據,分別設定“溫度”“濕度”主題,再通過MQTT測試軟件 MQTTX,分別訂閱主題“溫度”“濕度”,正常顯示數據如圖18所示。

3.2.2生產線設備狀態的實時監控

生產線設備狀態的實時監控,通過實時數據收集與分析,實現對生產流程的優化,確保設備運行的穩定性和效率,預防故障和生產中斷,從而提高生產質量、降低維護成本、保障工作安全,并促進基于數據的精準決策。

1)創建OPC服務器(KEPServerEX),讀取底層設備PLC數據。在項目中建立新建通道,并在通道里創建需監控變量,可以讀取模擬量及PLC所有DB信號(圖19)。

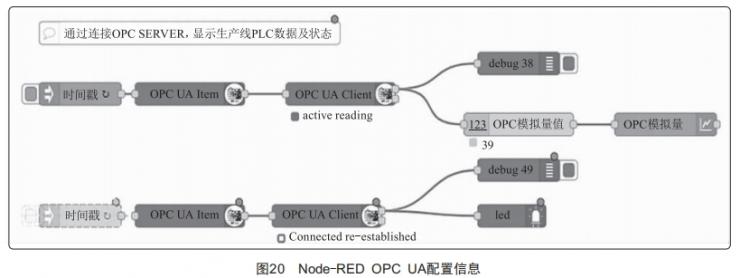

2)Node—RED后臺創建用OPC UA Client插件配置連入OPC服務器流程,讀取相應數據,如圖20所示。

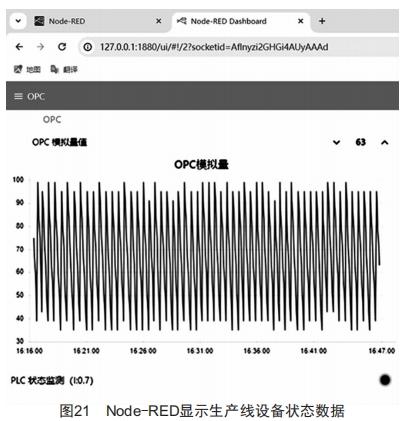

3)通過Node—REDDashboard插件Text&Chart來顯示生產線設備模塊量,利用Led顯示生產線設備狀態信息(如I/O信號、M寄存器等),如圖21所示。

4 Node-RED應用于智能制造的優勢與挑戰

4.1優勢分析

4.1.1 易用性和靈活性

Node-RED提供了一個直觀的拖拽式編程界面,使得開發者能快速構建復雜的邏輯流程,無須深厚的編程背景,通過拖放節點來創建應用,降低了編程的復雜性,加快了開發速度。

4.1.2可擴展性和社區支持

Node-RED可以輕松地與各種數據庫、API和在線服務集成,提供極大的靈活性以適應不同的應用場景,并且有一個積極主動的社區,為用戶提供廣泛的自定義節點和共享流,簡化了復雜功能的實現。

4.2挑戰與對策

4.2.1安全性問題

隨著物聯網應用的深化,安全問題日益凸顯。 Node-RED需要在保證易用性的同時,進一步強化安全機制,包括數據加密、訪問控制、安全認證等方面。

4.2.2性能和穩定性

隨著物聯網設備數量的增加,Node-RED所處理的數據量也在不斷增長,系統性能及穩定性成為一個重要考慮因素。雖然Node-RED支持廣泛的技術集成,但隨著技術的發展,集成新技術和平臺可能會帶來挑戰。

5結論與展望

本文通過分析Node-RED在智能制造中的應用,展示了其在數據采集、設備監控、自動化控制和智能決策等方面的潛力。Node-RED以其低代碼、圖形化編程的特點,提供了一種快速開發和部署智能制造解決方案的方法。

隨著人工智能技術的飛速發展,Node-RED的下一個重大飛躍很可能在于與AI技術的深度融合,通過簡單的拖拽操作,即可集成機器學習模型進行數據分析、預測或自動化決策制定,這將極大地提升系統的智能水平和響應效率。未來的Node-RED可能會內置更多開箱即用的AI節點,讓開發者能輕松利用 AI的力量,從而在智能制造領域發揮更大的作用。

[參考文獻]

[1]趙亞波.智能制造[J].工業控制計算機,2002,15 (3):1-4.

[2]劉惠玲,許可嘉.智能制造關鍵技術概述[J].質量與認證,2020(11):48-49.

[3]李金華.中國綠色制造、智能制造發展現狀與未來路徑[J].經濟與管理研究,2022,43(6):3-12.

[4]莊進樣.基于Node-RED和樹莓派的物聯網應用系統開發:以中職物聯網專業系統開發課程為例[J].廣東教育(職教版),2020(7):43-45.

[5] 閻子繁.基于EMQX云平臺與ESP-wiFi-MESH的物聯網系統設計與實現[J].物聯網技術,2023,13(6):133-137.

[6]朱成杰,周亞.物聯網技術下電能質量監測系統的設計[J].物聯網技術,2022,12(11):30-32.

[7]李長軍,李明洋,郝在盛,等.基于物聯網技術的智能飲水提醒系統設計及實現[J].物聯網技術,2022,12 (12):96-97.
