今天，我們將構建一個基于Arduino的觸摸屏門鎖系統，該系統包含一個2.4英寸TFT屏幕，用于輸入個人識別號碼(PIN)和輸入PIN的視覺顯示。它還包含一個12V電磁鎖和繼電器模塊。電磁鎖用于門鎖和開鎖。

當用戶使用TFT顯示器輸入PIN時，Arduino捕獲PIN并將其與存儲在EEPROM中的PIN進行匹配。如果輸入的PIN碼與存儲的PIN碼匹配，Arduino將打開大門，并在顯示屏上顯示“Welcome”字樣;否則，TFT上顯示“Access Denied”，門保持關閉狀態。可以通過長按“取消”鍵，然后在下一個屏幕上選擇“是”來更改PIN。然后，系統要求輸入當前的PIN，并將其與存儲的PIN進行匹配。如果找到匹配，則要求用戶輸入新的PIN。這個門鎖系統可以安裝到任何你現有的門，以確保他們與數字密碼。在此之前，我們還構建了其他有趣的自動門鎖系統項目，如下所列：

?基于物聯網的電磁門鎖使用樹莓派4

?基于物聯網的智能門鎖系統使用NodeMCU

?基于Arduino和智能手機的指紋門鎖系統

?使用樹莓派的人臉識別門鎖系統

Arduino觸摸屏門鎖所需組件

?Arduino Uno

?2.4 " TFT液晶顯示屏

?電磁鎖

?繼電器模塊

?蜂鳴器

2.4 " TFT液晶顯示屏-介紹

2.4英寸TFT液晶觸摸屏是最常見的RGB彩色顯示模塊之一。液晶顯示器具有出色的生動色彩對比，并配有內置microSD卡連接。這款TFT顯示屏由一個明亮的背光(4個白光led背光)和一個240 × 320像素的彩色顯示屏組成。它還具有單獨的RGB像素控制，提供比黑白128×64顯示器更好的分辨率。我們在之前的物聯網菜單訂購系統和生物識別投票系統項目中使用了此顯示。在將其與Arduino一起使用之前，讓我們看看這個2.4“TFT LCD屏幕模塊的引腳。

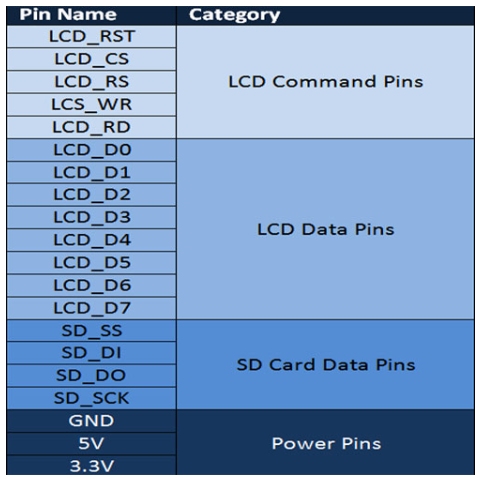

正如你所看到的，28個引腳將完美地適合任何Arduino Uno / Arduino Mega板。TFT顯示引腳分為四個主要部分，即命令引腳，數據引腳，SD卡引腳和電源引腳。下表給出了這些引腳的一個小分類。

TFT LCD與Arduino的連接

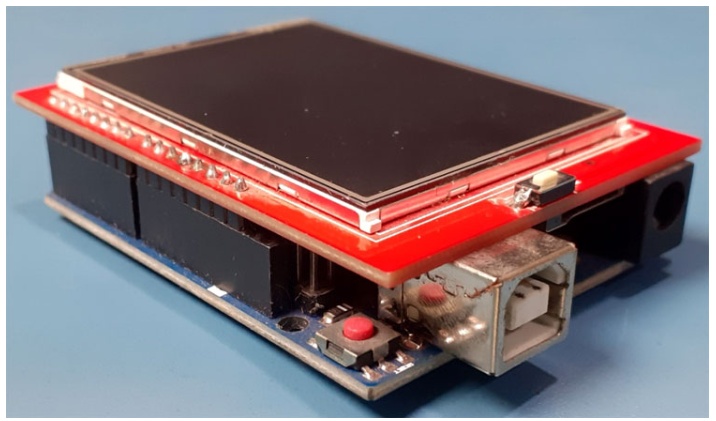

2.4英寸TFT液晶屏是一個完美的Arduino Shield。您可以直接將此顯示器安裝在Arduino Uno/Mega的頂部，它將與下圖所示的引腳完美匹配。

觸摸屏門鎖系統電路圖

下面給出了使用Arduino構建智能門鎖的完整原理圖。電路是用fritz繪制的，因?yàn)闆]有電磁鎖可用，我用電機來表示它。電磁鎖和直流電機都沒有任何極性，因此可以這樣連接。

在Arduino上安裝TFT顯示器，我們只需要將繼電器模塊和蜂鳴器連接到Arduino上。繼電器模塊的Vcc和GND引腳連接Arduino的5V和GND， Input引腳連接Arduino的第11個引腳。Buzzer的正引腳連接Arduino的數字引腳12，負引腳連接Arduino的GND引腳。整個設置由12V適配器供電。板載7805穩壓器用于獲得穩壓的5V，為Arduino Uno供電。

3D打印觸摸屏門鎖系統外殼

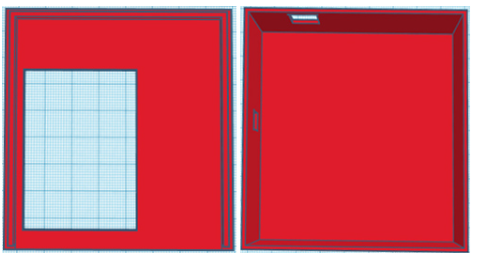

接下來，我用刻度測量了設置的尺寸，還測量了桶千斤頂和TFT顯示器的尺寸，以設計一個套管。我的設計完成后是這樣的。

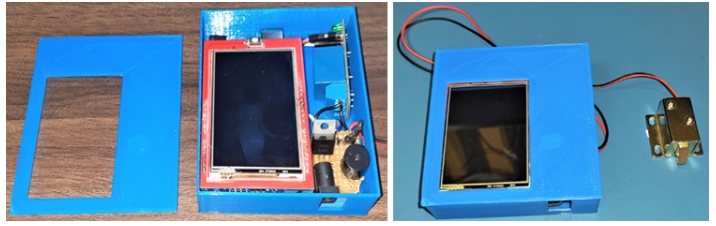

設計完成后，我將其導出為STL文件，并根據打印機設置進行切片，最后進行打印。STL文件也可以從Thingiverse下載，你可以使用它打印你的大小寫。打印完成后，我開始將項目組裝在一個永久的外殼中，并將其安裝在一個設施中。與完整的連接是作出的，我組裝電路到我的外殼和一切都很好適合，你可以看到在這里。

觸摸屏門鎖系統的Arduino編程

這里我們使用的是SPFD5408庫，這是原始Adafruit庫的修改版本。本頁末尾給出了完整的代碼。這里我們將解釋代碼的重要部分。這段代碼包含四個部分。第一部分是創建一個pin鎖的UI。第二部分是根據用戶的觸摸檢測按鈕，第三部分是檢查用戶輸入的密碼，最后一部分是重置密碼。

通過包含所有必需的庫來啟動代碼。所有這三個SPFD5408庫都在ZIP文件中，您可以從上面提供的鏈接下載它們。

現在在下一行中，定義最小和最大校準的X和y軸值。這里給出的價值觀是普遍的，幾乎適用于每個人。您可以校準TFT，如果您覺得校準不令人滿意，可以更改TFT。

在setup()函數中，為調試目的將串行監視器初始化為9600波特率，并初始化TFT顯示。然后定義繼電器和蜂鳴器引腳作為輸出引腳。

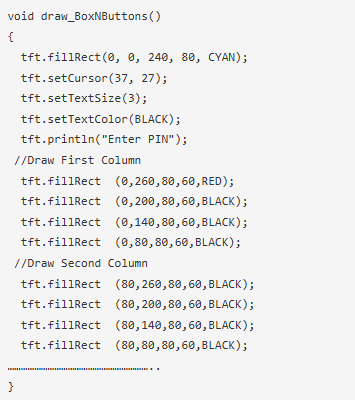

初始化變量和引腳之后，現在我們可以進入主要的編程部分。如前所述，這個程序涉及四個部分，第一部分是創建一個pin鎖的UI。我只是簡單地做了一個基本布局的pin鎖與12個按鈕和一個顯示單元。TFT顯示庫允許您繪制直線、矩形、圓形、圖表、字符串等等。我使用直線和矩形來設計UI。每個框的寬度為80像素，高度為60像素。

現在，在創建UI之后，第二部分包括檢測每個按鈕的用戶觸摸，然后執行與該按鈕相關的任務。每次用戶觸摸屏幕，我們就能知道他/她觸摸的像素的X和Y位置。該值可以顯示在串行監視器上，如下所示。

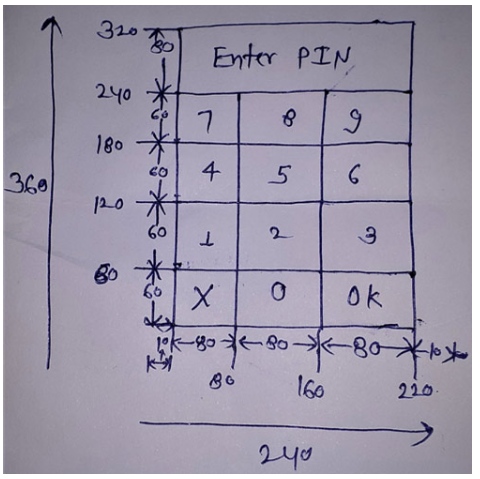

或者，我們可以預測每個按鈕的位置，如下圖所示：

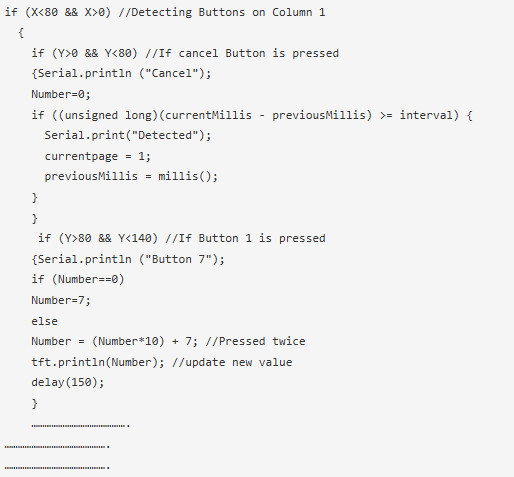

在獲得所有框的位置后，將這些值與用戶觸摸進行比較，以預測他觸摸的按鈕位置。

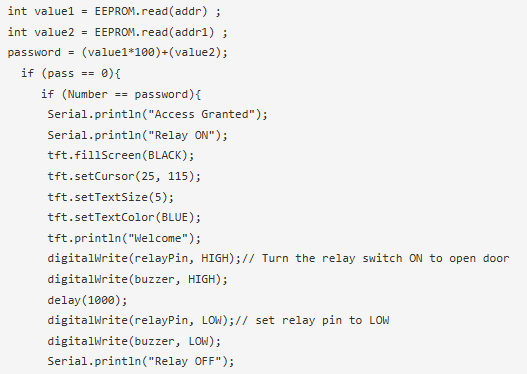

第三部分是檢查用戶輸入的密碼和控制大門。由于默認密碼存儲在Arduino的EEPROM中，所以首先，我們將從EEPROM讀取密碼，然后將其與用戶輸入的密碼進行比較。密碼存儲在兩個不同的地址，因?yàn)锳rduino Uno EEPROM只能在一個地址存儲0-255個數字。

觸摸屏門鎖系統測試

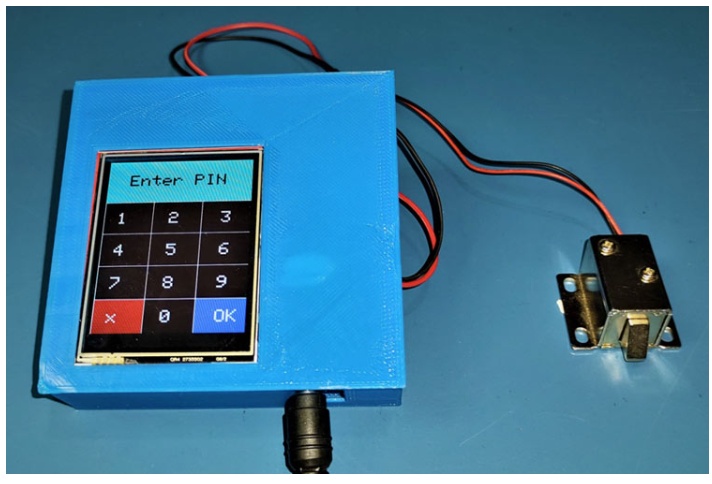

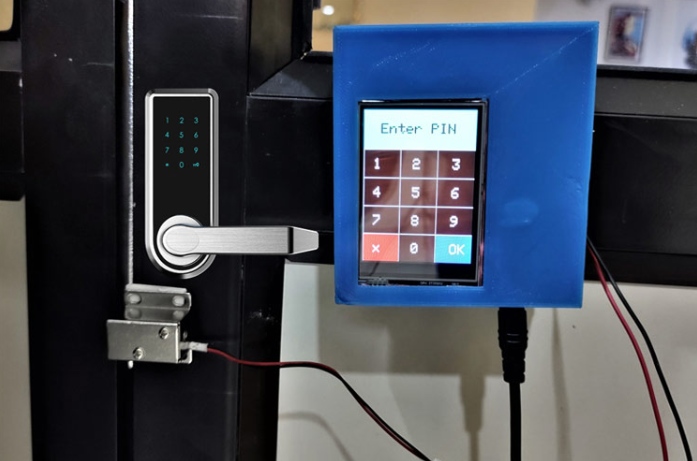

連接所有硬件并上傳代碼之后，現在是測試項目的時候了。我們使用外部12V 1A適配器為設備供電。默認情況下，它將在TFT顯示上顯示Pin鎖UI。只要輸入正確的密碼，門鎖就會解鎖，8秒后又會被鎖上?？梢酝ㄟ^長按“取消”鍵，然后在下一個屏幕上選擇“是”來更改默認密碼。

這是如何使用TFT顯示器和電磁鎖構建Arduino電磁門鎖系統。
