本文展示了如何將BMP280壓力傳感器與Arduino連接起來。BMP280是由博世Sensortec公司開發的壓力、濕度、溫度和近似高度傳感器。它非常適用于與環境相關的應用，該傳感器也可用于與假肢相關的應用，其中壓力是一個非常關鍵的參數。在無人機中，壓力、溫度和高度可以用于監測和進一步觀察。

博世BMP280可以與各種微控制器接口，如PIC， AVR, ESP32/ESP8266， Arduino等。在本教程中，我們將使用Arduino來連接我們的BMP280傳感器。除了BMP280之外，還有一種叫做BMP180的傳感器可以測量壓力。我們之前已經將BMP180與樹莓派和BMP180與ESP32接口，以構建基于物聯網的氣象站，如果感興趣，您可以查看它們。

組件的要求

1.Arduino Uno和USB電纜。

2.BMP280。

3.試驗板。

4.跳線。

BMP280壓力傳感器的工作原理

在開始接口之前。讓我們知道一些關于傳感器的重要細節。該傳感器的工作電壓最低為1.7V至3.6V。BMP280由一個壓阻傳感元件組成，然后與a /D轉換器連接。該轉換器提供具有特定傳感器補償?shù)霓D(zhuǎn)換結果以及數字接口，并配備了內置IIR濾波器，以最大限度地減少輸出數據中的干擾。

BMP280可以使用I2C和SPI兩種協議進行接口。它可以測量300至1100 hPa的壓力，精度為±1%，溫度范圍為-40至+85℃，精度為±1%，并可以通過一些計算給出近似的海拔高度。該傳感器的工作電壓為1.2V至3.6V，在休眠模式下電流消耗為0.1uA，這使得它適用于嵌入式電子產品中的低功耗應用。要了解有關傳感器及其技術規格的更多信息，您可以查看BMP280 Datasheet。

簡而言之，讓我們了解什么是I2C(內部集成電路)協議，它允許我們將多個從機與一個或多個主電子設備集成在一起。它是一個2線協議，可以支持多達1008個從機。每個從屬節點可以使用唯一的地址進行標識。

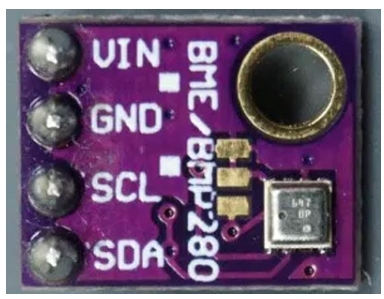

BME280與BMP280的區別

請注意，有兩種類型的傳感器在市場上出售，即BME280和BMP280。以下是這兩種傳感器之間的區別。

?BME280和BMP280都是由博世Sensortec公司開發的。

?BMP280傳感器用于查找數字壓力和溫度，而BME280可用于測量數字壓力，溫度和濕度。

?由于這個差異，BME280比BMP280稍微貴一些。

?因此，根據您的項目要求，您可以選擇適合您的用途的傳感器。

BMP280與Arduino接口電路圖

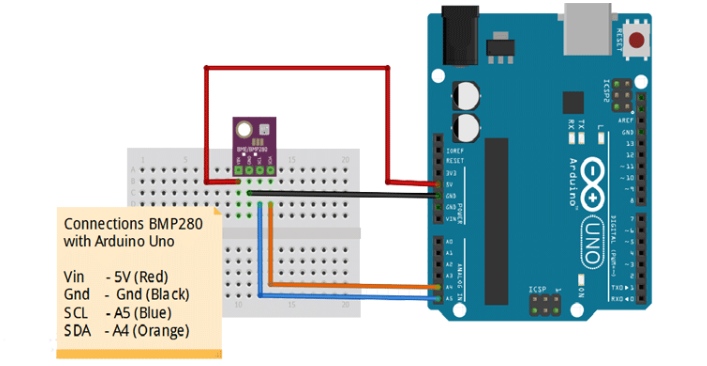

BMP280與Arduino連接的完整原理圖如下所示。我還使用了注釋選項來說明哪些引腳連接到什么。

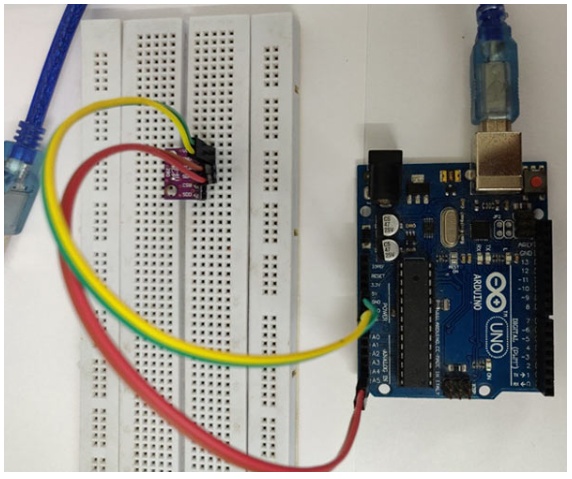

連接非常簡單，我使用面包板安裝傳感器，并使用連接線將傳感器與Arduino連接起來。我的硬件設置如下所示

在Arduino IDE中安裝BMP280庫

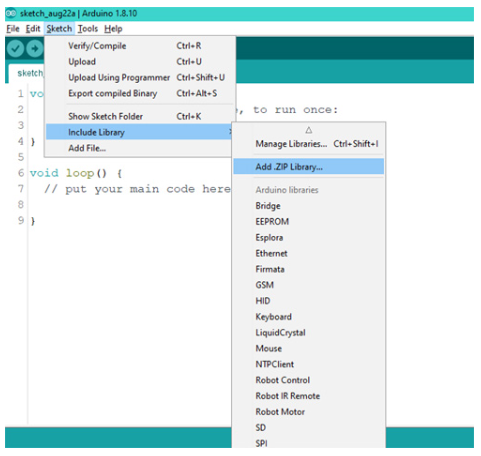

為了使用I2C與該模塊通信，避免復雜的編程技術，我們需要使用這個庫Adafruit_BMP280_Library。下載zip格式的庫，并按照步驟將其安裝到Arduino IDE中

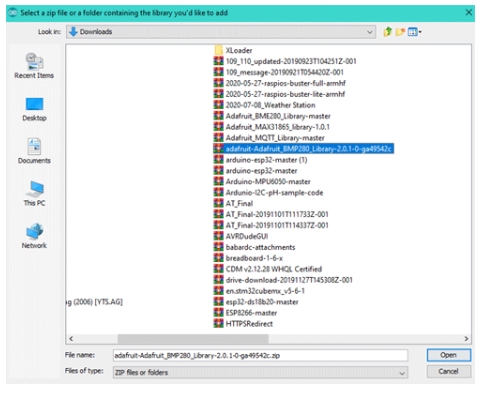

轉到您下載zip文件夾的位置，選擇zip文件并按“打開”。

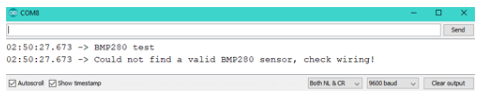

這將在Arduino IDE上安裝庫。該傳感器的默認I2C地址為0x77。如果您遇到如下所示無法找到有效的BMP280傳感器的錯誤，請檢查接線!

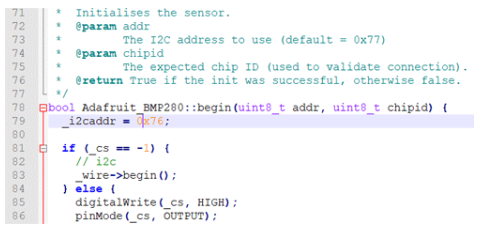

如果問題仍然存在，將Adafruit_BMP280.cpp的_i2caddr中的傳感器地址修改為0x76，如下所示。

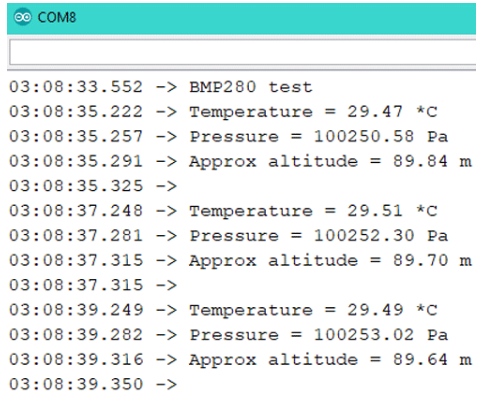

如果一切正常，可以在串行監視器上找到輸出，如下所示。

Arduino程序讀取溫度，壓力和高度使用BMP280

本文中演示的完整程序可以在本頁底部找到。代碼解釋如下。

我們通過定義庫開始程序，如下所示。

然后我們將定義SPI引腳，如果我們使用SPI通信協議。

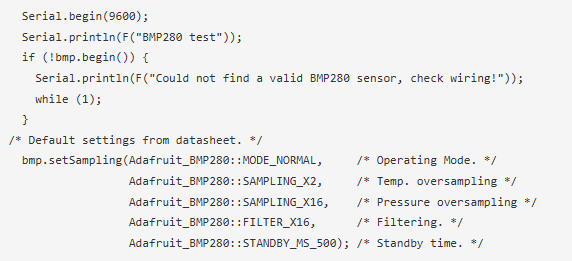

在設置中，我們定義串行監視器波特率，并通過調用begin()函數初始化I2C模塊。它有一些打印語句，使代碼在重置時交互。如果傳感器由于錯誤的地址或布線問題而無法讀取，則在串行上給出錯誤以檢查傳感器的布線和地址。如果傳感器連接成功，它將開始在串行終端上打印值。

在循環中，代碼使用以下函數向我們提供來自傳感器的讀數，并將其打印到串行終端上。

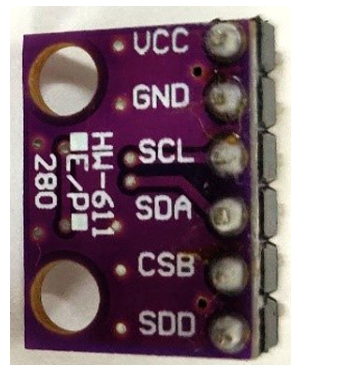

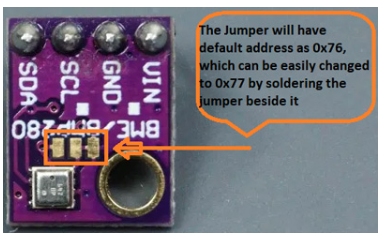

在市場上，有各種各樣的傳感器模塊，我們擁有的傳感器是直接到接口的，但是你有機會得到可能有I2C地址選擇器的傳感器，像這樣，

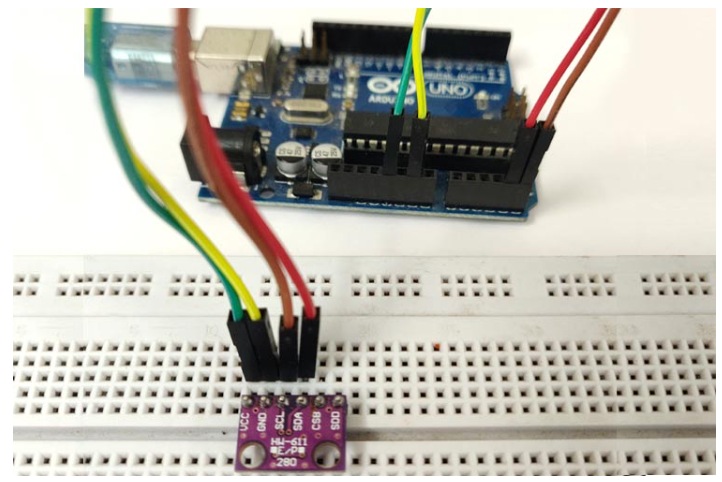

您不必?fù)?dān)心，我們將解釋如何使用與上面解釋的相同步驟連接此傳感器。

完整的工作也可以在下面的視頻鏈接中找到?？傊?，這種傳感器使我們能夠輕松獲得壓力，濕度，溫度和海拔，而無需任何復雜的布線或編程。該傳感器工作在I2C協議上，該協議易于理解，并具有預定義的功能，可以為我們完成工作。
