0引言

短波通信是采用天波傳播,利用電離層反射實現超視距通信的方式。由于短波信道是一個多徑衰落信道,其多徑時延可達5 ms。多徑干擾會引起數據傳輸過程中的碼間串?dāng)_和頻率選擇性衰落,導致接收信號起伏不定,嚴重影響通信質量^[1]。因此,在短波通信系統的接收機端通常采用 自動增益控制(AGC)方法,使最終輸出的信號幅值穩定在一定范圍內,從而提升接收效果。自動增益控制能力是短波接收機性能的一個重要衡量指標。

1AGC電路的分類

AGC電路有多種分類方式。按照AGC的電路結構可以分成開環AGC和閉環AGC兩種類型,它們的區別就在于是否存在輸出電壓對輸入的反饋,閉環 AGC輸出電壓會對輸入有反饋影響,而開環AGC則不存在這種反饋^[2]。按照AGC的實現形式劃分,可以分為模擬AGC、數字AGC以及模數混合AGC。顧名思義,模擬AGC電路是用各種有源、無源器件通過處理模擬信號的方式實現的;數字AGC電路通過對模數轉換器ADC處理過的信號進行分析,并以此信號為控制信號,達到控制AGC環路增益的目的;模數混合型AGC既包括模擬電路又包括數字電路,是一種綜合了兩者優點的電路實現方式^[2—3]。

2 閉環AGC的原理

一個典型的閉環AGC電路包括可變?cè)鲆娣糯笃?、峰值檢測器、比較放大器和濾波器等部分,其組成如圖1所示。輸入信號進入可變?cè)鲆娣糯笃?調整幅度后輸出。同時輸出信號進入峰值檢測器進行檢波,檢波的結果與參考電平進行比較,比較結果經過濾波器濾波后控制可變?cè)鲆娣糯笃鞯恼{(diào)整參數。

在輸入信號較小時,AGC環路調整可變?cè)鲆娣糯笃鞯脑鲆孀兇?而當輸入電壓較大時,AGC環路調整可變?cè)鲆娣糯笃鞯脑鲆鏈p小。最終使得輸出信號的幅值穩定在一定范圍內,達到自動增益控制的目的。

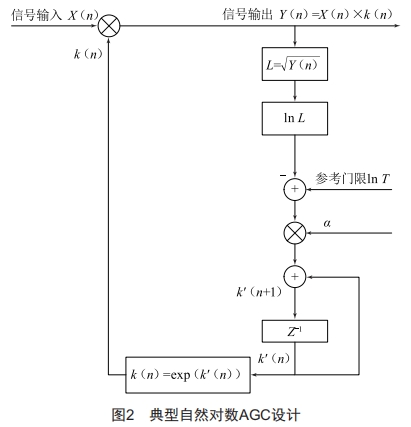

數字閉環AGC有線性調整算法、對數調整算法、混合調整算法等幾種算法,本設計選取對數調整算法。典型的自然對數AGC算法如圖2所示,其中:X(n)為輸入信號;Y(n)為輸出信號;k(n)為對應的AGC調整因子;L為輸出信號的電平;T為輸出音頻信號的參考門限電平;α為AGC環路的衰減因子,用于控制 AGC的調整時間^[4]。

輸入的信號X(n)與AGC調整因子相乘,得到輸出信號:

Y(n)=X(n)×k(n)    (1)

同時計算輸出信號的均方根值即電平L并求出L的自然對數值,然后與參考電平值比較,計算出電平誤差值,誤差值乘以環路衰減因子α,再送入積分器積分,得到:

之后再計算k'(n)的指數,得到最終的AGC調整因子:

k(n)=exp(k'(n))     (3)

3數?；旌螦GC的設計

對于一個短波接收機來說,一方面要保證正確接收較大動態范圍的射頻輸入信號,另一方面要保證音頻輸出信號穩定在較小的范圍內。典型短波接收機射頻輸入信號的動態范圍通常在—120~0 dBm,在輸入射頻為小信號時,希望接收系統具有足夠高的增益;而輸入射頻信號較大時,又要求接收機不會因?yàn)轱柡投鹗д妗Ｍ瑫r(shí), 目前ADC輸入動態在60 dB左右,也不能滿足如此大的動態輸入要求^[5]。因此,在短波接收機中設計AGC調整進入ADC的射頻信號和輸出音頻信號。

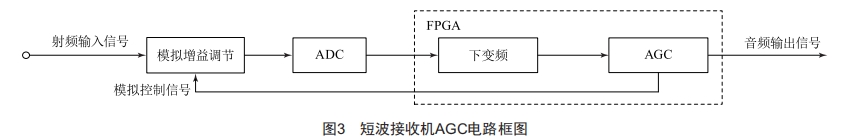

圖1所示的AGC只調整了接收信號下變頻之后的音頻信號幅度,為了克服接收到的射頻信號劇烈變化的動態范圍對ADC電路的影響,設計一個同時控制模擬和數字兩部分增益放大器的AGC。具體方法是在圖1的AGC設計的基礎上,增加一次電平比較來判斷射頻輸入信號是否在ADC的動態范圍,輸出控制信號調整模擬電路增益調節,其組成如圖3所示。從天線接收下來的射頻信號首先進入一個模擬增益調節電路,然后由ADC采樣為數字射頻信號進入FPGA。在FPGA中完成下變頻和數字增益調節,最終輸出穩定的音頻信號。

4AGC詳細設計

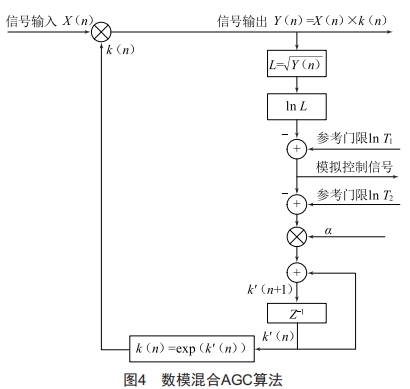

數模混合AGC相對于典型的自然對數算法AGC,增加一次誤差檢測,算法如圖4所示。其中:X(n)為輸入信號;Y(n)為輸出信號;k(n)為對應的AGC調整因子;L為輸出信號的電平;T₁為ADC最大可輸入射頻信號電平;T₂為輸出音頻信號參考門限電平;α為 AGC環路的衰減因子,用于控制AGC的調整時間。

AGC的主要部分在FPGA中實現。采用公式(4)得到輸出信號電平的近似均方根值:

式中:Y_I(n)和Y_Q(n)分別為輸出音頻信號在n時刻I路和Q路的值。

利用FPGA內部存儲空間大的特點,輸出信號的自然對數值lnL和AGC調整因子k(n)=exp(k'(n))都采用查表法實現。具體做法是把將要用到的自然對數值量化保存在FPGA自帶的RAM中,計算時根據變量值找到最近的結果輸出。這種實現方法降低了計算難度,同時節省了FPGA的乘法器資源的使用。

同時在模擬端設計一個兩檔可調的增益可調節 放大電路。當接收信號較小時,射頻模擬電路增益為20 dB;當接收信號超過ADC最大輸入電平T₁時,AGC輸出的控制信號控制射頻電路增益為—15 dB。

考慮到輸出音頻信號實際使用時人耳的感受,輸出音頻信號的調整采取了“快充慢放”的原則。即輸入射頻信號增大時,快速壓縮輸出音頻信號;輸入射頻信號減小時,慢速放大輸出音頻信號。該功能由 AGC的環路調整因子α來實現。

5測試結果

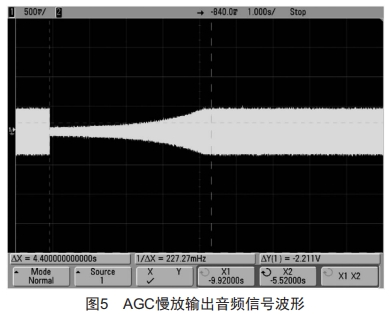

對本文介紹的數?；旌螦GC進行實際測量,射頻信號從3倍靈敏度起增加100 dB,音頻輸出信號變化幅度小于0.5 dB。另外,觀察測量了AGC控制信號快充慢放的效果。射頻輸入信號從—10dBm降低到—38dBm時,音頻信號的放電時間約為4.4S,如圖5所示。

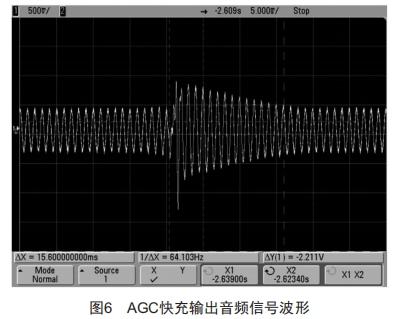

射頻輸入信號從—38dBm增大到—10dBm時,音頻信號的充電時間約為15.6 mS,如圖6所示。

6結束語

結合短波通信中信道的特點,本文給出了一種用于短波接收機的數?；旌螦GC實現方法。使用該 AGC方法的短波接收機,可實現大動態范圍射頻輸入信號的增益控制,并保證高穩定音頻信號輸出,同時具有“快充慢放”的特點,適應短波接收機實際使用的需求。該電路的檢測和控制功能主要由FPGA實現,電路體積小、功耗低、方便參數更改,系統的維護和升級變得更加方便和可行。
