我們當然無法想象一個沒有聲音的世界。聲音是我們?nèi)粘Ｉ钪胁豢苫蛉钡囊徊糠?，沒有聲音的存在，一切都會變得單調。但是任何東西太多都是危險的，隨著汽車、揚聲器等的出現，最近幾天聲音污染已經成為一種威脅。因此，在這個項目中，我們將構建一個物聯網分貝計來測量特定位置的聲音，并使用物聯網將值記錄在圖表中。像這樣的設備在醫院和學校這樣的地方很有用，可以跟蹤和監測聲音水平，并采取相應的行動。此前，我們還建立了一個空氣污染儀表，使用物聯網監測空氣質量。

聲級計用于聲學(通過空氣傳播的聲音)測量。最簡單的一種用于聲級計的傳聲器是電容傳聲器，它將精度與穩定性和可靠性相結合。麥克風的隔膜對聲波引起的氣壓變化作出反應。這就是為什么該儀器通常被稱為聲壓級(SPL)計。

聲級計通常用于聲污染研究，以量化各種噪音，特別是工業、環境、采礦和飛機噪音。聲級計的讀數與人類感知的響度不太相關，而人類感知的響度最好由響度計來測量。比響度可能是一種壓縮非線性，并在某些級別和某些頻率下變化。這些指標也可以用其他幾種方法來計算。

在這里，我們將制作一個基于物聯網的分貝計，它將使用聲音傳感器測量以分貝(dB)為單位的聲音，并將其顯示在LCD顯示屏上，它還將將讀數推送到Blynk物聯網平臺，使其可以從世界各地訪問。

組件的要求

?ESP8266 nodecu單板

?麥克風傳感器

?16*2液晶模塊

?電路試驗板

?連接電線

麥克風模塊是如何工作的?

基于麥克風的聲音傳感器用于檢測聲音。它可以測量聲音的大小。聲音傳感器模塊是一個小板，混合了一個麥克風(50Hz-10kHz)和一些處理電路，將聲波轉換為電信號。該電信號被饋送到板載LM393高精度比較器進行數字化，并在OUT引腳上可用。

該模塊具有內置電位器，用于輸出信號的靈敏度調整。我們將用電位器來設定一個閾值。這樣，當聲音的振幅超過邊緣值時，模塊將輸出LOW，否則輸出HIGH。除此之外，該模塊還有兩個led。當模塊通電時，設備LED將亮起。當數字輸出變?yōu)長OW時，狀態LED將亮起。

聲音傳感器只有三個引腳：VCC， GND和OUT。VCC引腳為傳感器供電，工作電壓為3.3V至5V。當條件安靜時，OUT引腳輸出高電平，當檢測到聲音時輸出低電平。

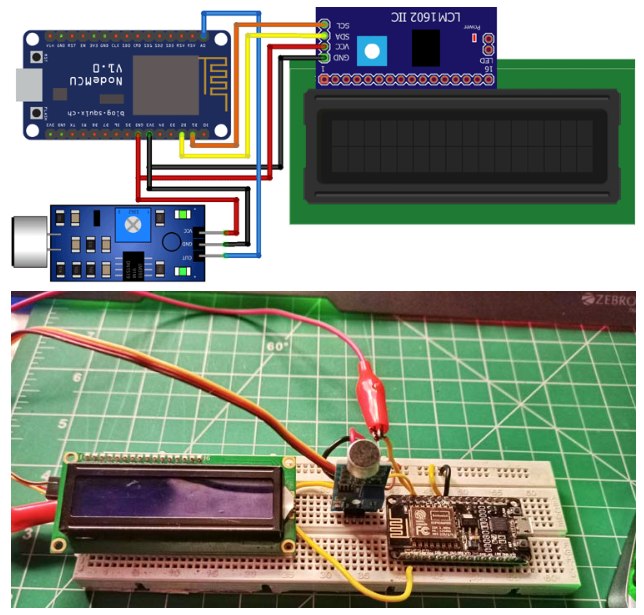

物聯網聲音計電路圖

連接非常簡單，我們只需要將聲音傳感器連接到一個模擬引腳，并將LCD連接到I2C引腳。

在上圖中，我們將聲音傳感器和LCD顯示器的電源引腳連接到NodeMCU的3v3和GND引腳上。與此同時，我們還將模塊的SCL和SDA引腳分別連接到D1和D2上，聲音傳感器的OUT引腳連接到A0引腳上。

設置Blynk遠程監控

對于物聯網部分，我們將使用Blynk物聯網平臺。我們以前使用Blynk和Nodemcu來構建許多不同的項目。您還可以查看我們之前構建的其他Blynk項目。在這個應用程序中，我們將添加一個以分貝顯示聲音強度的儀表。讓我們快速設置應用程序。

?首先，從PlayStore安裝Blynk應用程序并創建一個帳戶。

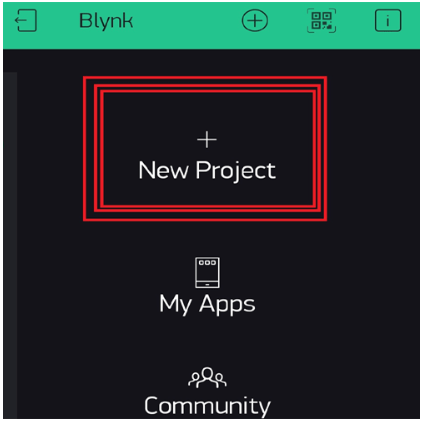

?單擊create按鈕并創建您的新項目。

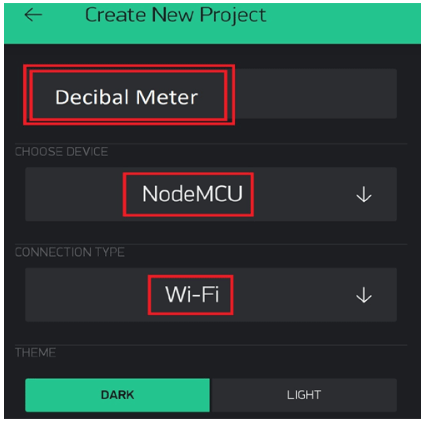

?給你的項目起一個名字，選擇NodeMCU板和Wi-Fi連接類型。

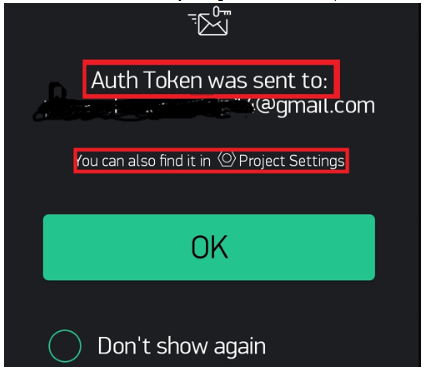

?一個驗證令牌將被發送到您的注冊電子郵件id。確保它的安全，因?yàn)樗鼘⒃谝院蟮木幊讨惺褂谩?

認證令牌是一個唯一的字母數字字符串，用于識別Blynk服務器中的項目并通過它分配正確的數據。

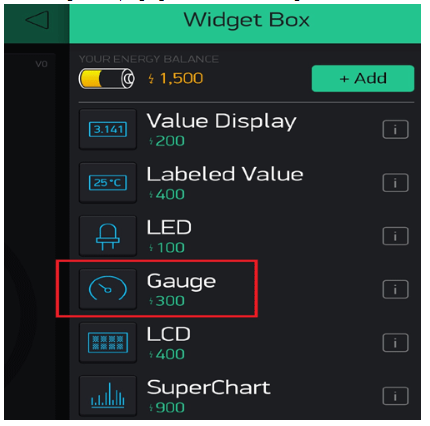

?現在從列表中拖放一個量規并對其進行配置。

?將儀表連接到虛擬引腳V0上，將數值分別設置為0和90，也將讀取速率設置為1秒。

現在你搞定了陷害布林克的事。讓我們跳到編碼部分。

物聯網分貝計程序

在這里，我們必須開發一個代碼，從聲音傳感器獲取輸入并將其值映射到分貝，在比較響度之后，它不僅應該將其打印到16*2 LCD顯示器上，還應該將其發送到Blynk服務器。

這個項目的完整代碼可以在本頁底部找到。您可以直接將其復制粘貼到IDE中，并僅更改三個參數，即SSID， pass和驗證令牌。代碼解釋如下。

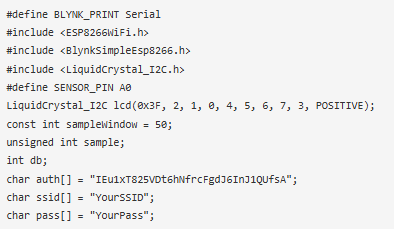

在代碼的第一部分中，我們包含了所有必要的庫和定義。此外，我們還定義了進一步編程所需的變量和對象。

進一步，我們創建了一個Blynk函數來處理我們的儀表連接到的虛擬引腳。我們只是將存儲在dB變量中的值發送到V0引腳。

在代碼的設置部分，我們定義引腳模式作為輸入，并開始LCD顯示以及Blynk功能。

在循環部分，我們將執行所有的處理任務，如比較和賦值，同時運行Blynk函數。

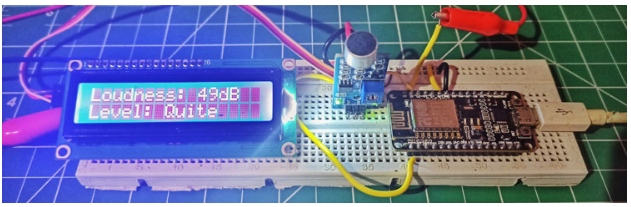

項目運作

現在您已經理解了代碼，您可以簡單地將其上傳到您的NodeMCU板，然后項目就應該開始工作了。

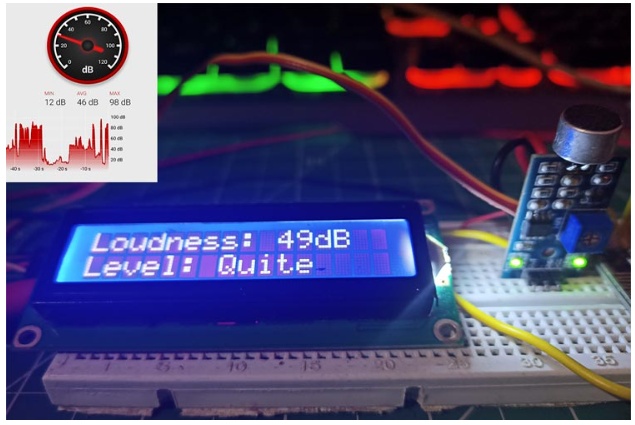

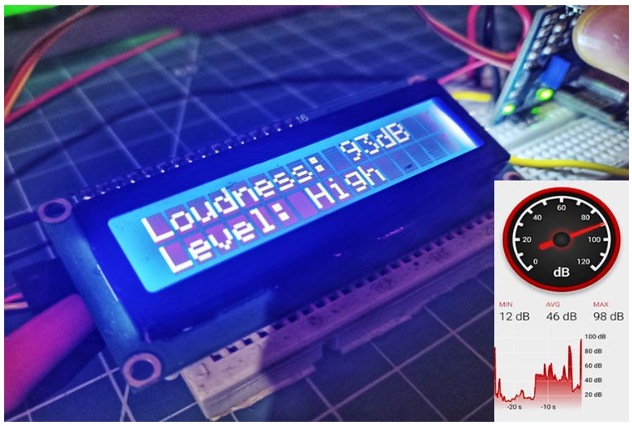

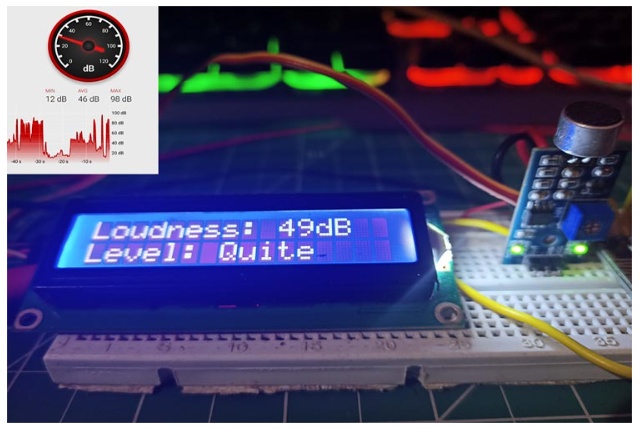

為了確保這些數值是正確的，我將它們與手機上可以測量聲音的android應用程序進行了比較。正如你從圖片中看到的，結果非常接近。

本文編譯自iotdesignpro
