隨著水位的日益下降，有效的水資源管理已成為一種必要。計算水流量的方法有很多，用于測量管道中流量的水流量儀表也有各種類型，但它們都過于昂貴。代替這些昂貴的水表，我們可以使用現成的低成本的YFS201水流量傳感器。除了測量水流量外，該傳感器還可用于軟飲料工業和化學工業，以在此自動化過程中持續測量和量化他們正在處理的液體。

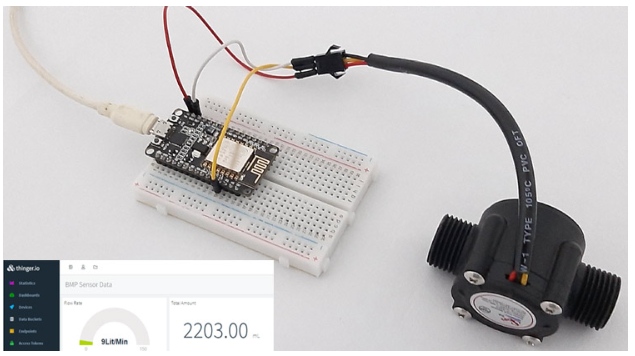

因此，在今天的教程中，我們將使用YFS201水流量傳感器和NodeMCU構建基于物聯網的水流量儀表。它將計算流量和水量，并將其發送到云端(Thinger.IO)，以監控水的消耗。

組件的要求

?NodeMCU ESP8266

?水流傳感器

?跳線

線路圖

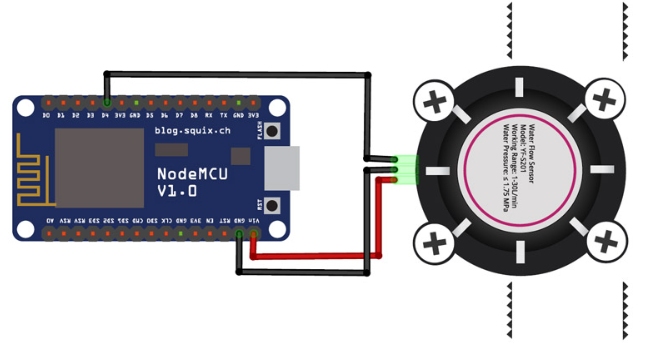

物聯網水流量計的電路圖如下所示。這很簡單，因為我們只連接NodeMCU和水流傳感器。

流量傳感器的VCC(紅線)和GND(黑線)引腳連接到NodeMCU的5V和GND引腳上，Signal引腳(黃線)連接到NodeMCU的D4引腳上。

YFS201水流傳感器

水流量傳感器，顧名思義，就是一種測量水流量的裝置。水流量傳感器的工作原理是霍爾效應。根據霍爾效應原理，當電流沿一個方向流動的導體或半導體垂直于磁場時，可以測量到與電流路徑成直角的電壓。

在水流量傳感器中，在液體的路徑上放置一個轉子，以利用霍爾效應。轉子的軸與霍爾效應傳感器相連。當液體流過水流量傳感器時，使轉子旋轉。由于它是一種電流流動線圈和連接到轉子軸的磁鐵的排列，因此產生電壓/脈沖。每秒或每分鐘的脈沖數用于測量通過傳感器的流量和總水量。

水流量傳感器有紅、黃、黑三根線。紅色線用于5V ~ 18V的供電電壓，黑色線用于GND。黃色線是一個輸出引腳，通過它我們可以讀取傳感器數據。

輸入輸出設置

的事情。io是一個物聯網的開源平臺。它以一種非常簡單的方式提供了所有需要的工具來原型化、擴展和管理連接產品。的事情。io提供了三個基本工具，即Data Bucks， Dashboard和Endpoint，用于處理設備數據;這些工具可以用來可視化設備數據，擴展設備的互操作性。

向thing發送數據。首先，您需要在thing上添加一個新設備。IO并獲取設備憑據。這些憑證將在代碼中用于建立NodeMCU和thing之間的連接。IO云將數據發送到云。

所以登錄你的Thinger吧。IO帳戶，并按照以下步驟連接設備。

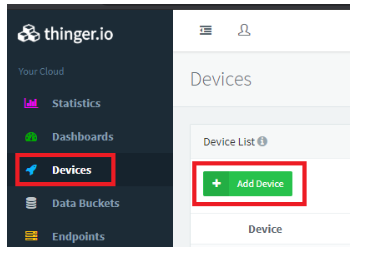

步驟1：第一步是創建一個新設備。要創建新設備，請單擊菜單選項卡中的“設備”，然后單擊“添加設備”按鈕。

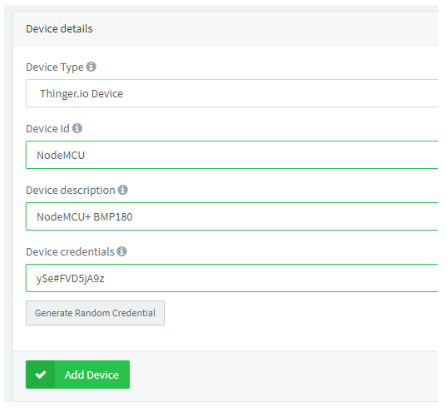

然后用設備ID、描述和憑據填寫表格，或者為你的設備生成隨機憑據，然后點擊“添加設備”。

這是所有;您的設備已準備好連接。在下一步中，我們將對NodeMCU進行編程，以便將數據發送給thing。io平臺。

編程NodeMCU

發送數據到thing的完整代碼。IO在本頁的末尾給出。這里我們將解釋一些重要的部分。

通過包含所有必需的庫來啟動代碼。ThingerESP8266.h庫用于建立IoT平臺與NodeMCU之間的連接。你可以從Arduino ide庫管理器中安裝ThingerESP8266.h庫。

接下來，您需要在代碼中輸入您的憑據，這樣設備才能被識別并與您的帳戶相關聯。

之后，定義連接水流傳感器的引腳。

之后，我們需要定義一些變量來保存這些值。易失性字節“count”將存儲脈沖的數量。

現在創建一個新函數，以便在接收到脈沖時增加脈沖計數。中斷函數將調用pulseCounter()函數。

在void setup()中，將水流傳感器引腳定義為輸入上拉。NodeMCU有內置的上拉電阻，可以通過將pinMode()設置為INPUT_PULLUP來訪問。另外，將脈沖計數和流量設置為零。

現在在接下來的幾行中，定義中斷。在attachInterrupt()函數中，指定‘ SENSOR ’是外部中斷引腳，每當接收到脈沖時就調用‘ pulseCounter ’函數。

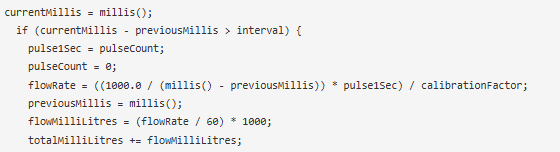

現在在void loop()中，使用脈沖計數和毫升計算流量和總水量。

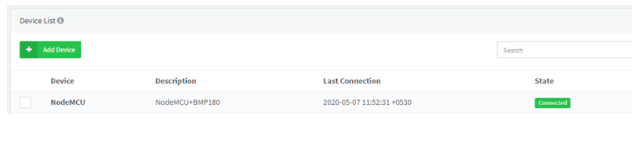

現在將水流傳感器連接到NodeMCU并上傳代碼。NodeMCU將使用您的帳戶憑據連接到您之前創建的設備。如果連接成功，顯示已連接，如下圖所示：

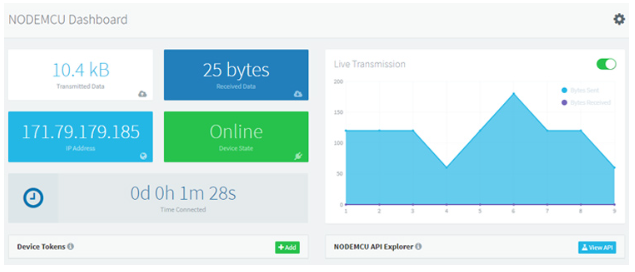

您可以檢查您的設備統計數據，如傳輸數據，接收數據，IP地址，時間連接等，只需點擊設備名稱從設備菜單。

當我們現在接收數據時，我們將創建一個儀表板來使用小部件可視化數據。

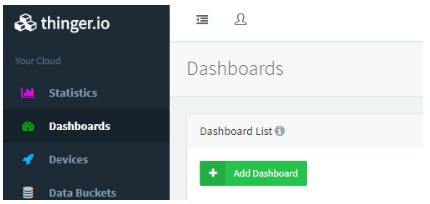

要創建Dashboard，請單擊菜單選項卡中的Dashboards，然后單擊“Add Dashboard”。

現在在下一個窗口中，輸入儀表板詳細信息，如儀表板名稱、ID和描述，然后單擊dashboard。

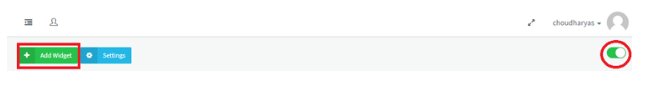

之后，通過單擊dashboard名稱來訪問新的dashboard。默認情況下，儀表板將顯示為空。要添加Widgets，首先需要通過單擊儀表板的右上角開關來啟用編輯模式。然后單擊“Add Widget”按鈕。

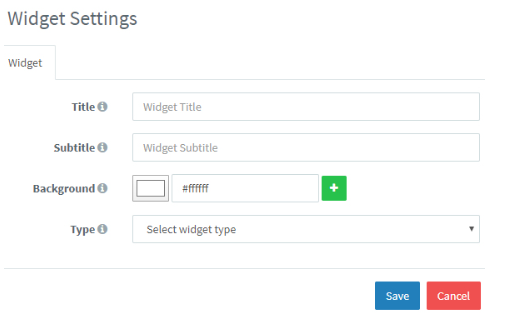

當你點擊“添加小部件”按鈕時，它會顯示一個彈出窗口，你可以在其中選擇小部件類型，背景顏色等。在我的例子中，我選擇了Gauge Widget。

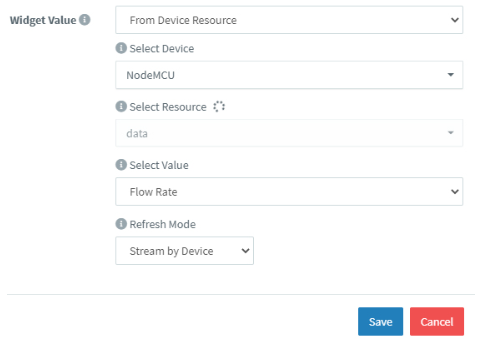

當你點擊save時，它將帶你到下一個屏幕，在那里你需要選擇Source Value， Device, Resource， Value和Refresh模式。選擇所有值，然后單擊Save按鈕。

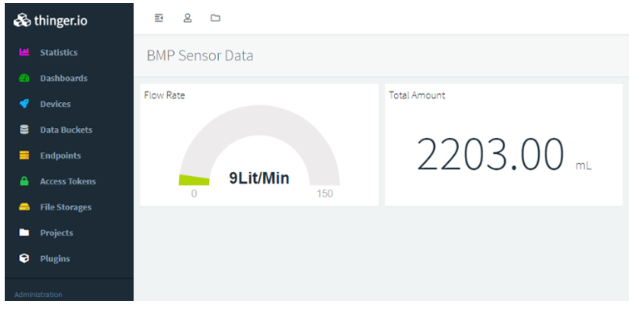

現在對另一個變量重復相同的過程。我的儀表盤是這樣的：
