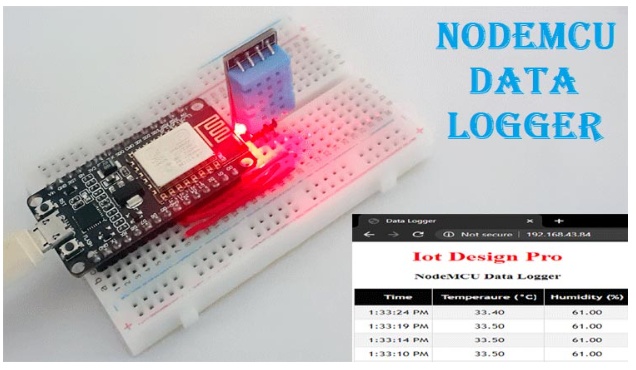

你通常會在ThingSpeak和其他物聯網平臺上看到帶有實時圖表和表格的數據記錄web服務器。但是我們也可以創建我們自己的web服務器，可以實時更新數據，我們以前使用不同的板創建了許多web服務器。在這里，我們還將使用DHT11傳感器創建ESP8266 Web服務器數據記錄器。在這里，溫度和濕度數據將使用AJAX在網頁上更新。

AJAX(異步JavaScript和XML)允許通過在后臺與服務器共享少量數據來自動更新網站，而無需刷新整個網頁。這確保了網頁的某些部分將被更改，而無需重新加載整個網站。讓我們開始吧!

組件的要求

?NodeMCU ESP8266

?DHT11傳感器

?跳線

DHT11傳感器用于測量溫度和濕度，通常用于創建氣象站。

線路圖

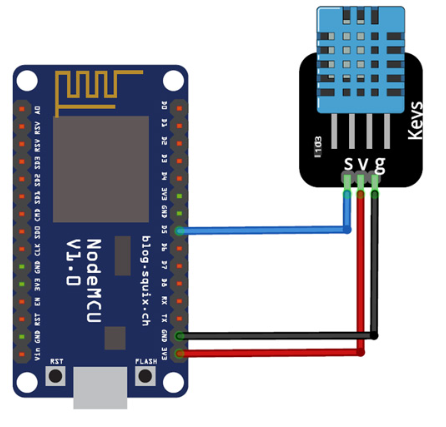

ESP8266數據記錄儀電路圖如下：

將DHT11連接到NodeMCU很容易。DHT11的VCC和GND引腳連接到NodeMCU的3.3V和GND， DHT的Data引腳連接到NodeMCU的D5 (GPIO 14)引腳。

NodeMCU ESP8266數據記錄編程

完整的代碼NodeMCU溫度記錄器可以在頁面的末尾找到。這里我們逐行解釋完整的代碼：

在直接進行編碼之前，請安裝所需的庫，ESP8266庫已預先安裝在IDE上;您只需要安裝可以從這里下載的DHT11庫。

在安裝庫之后，包括所有必需的庫。

現在在下一行中，輸入您的Wi-Fi名稱和密碼。

然后定義DHT傳感器的類型和傳感器連接的引腳。如果您使用的是DHT22，那么將DHT類型更改為DHT22。在我的情況下，DHT傳感器連接到NodeMCU的GPIO14 (D5)。

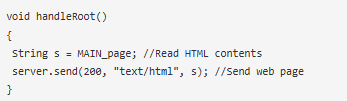

當我們使用NodeMCU IP地址在瀏覽器中打開網頁時，執行handleRoot函數。

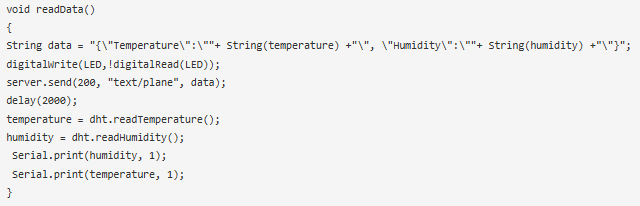

下一個函數是readData()，用于從DHT11傳感器讀取數據并將其發送到網頁。在這個循環中，NodeMCU將DHT11值存儲為兩個float變量：溫度和濕度，在此之后，它將float變量轉換為字符串，并將其數據存儲為另一個字符串變量data，并在請求時將其發送給網頁。

在void setup()函數中，我們初始化波特率，使用.begin()函數初始化DHT傳感器，使用server.begin()函數初始化網頁，然后使用Wi-Fi名稱和密碼將模塊與Wi-Fi連接。

第一個函數用于在客戶端請求URI(統一資源標識符)時調用‘handleRoot’函數“/”而第二個函數用于在POST請求URI “/readData”時調用‘readData’函數

void loop()函數持續偵聽來自客戶端的HTTP請求

網頁的HTML代碼

標簽用于告訴web瀏覽器我們正在使用哪個版本的html來編寫html代碼。這個標簽寫在頂部。這段代碼中的所有內容都是在它之后編寫的。

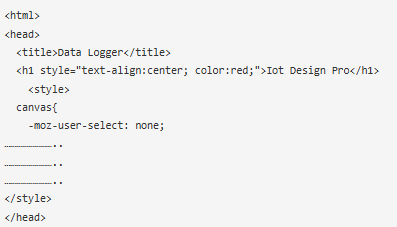

在標簽之間編寫的代碼將被瀏覽器讀取。標簽用于定義網頁的標題、標題行和樣式。中寫入的數據是瀏覽器中選項卡的名稱。標簽用于給表格和標題行設置樣式。

標簽用于包含jQuery。jQuery是JavaScript庫。標記中的getData()函數用于從NodeMCU獲取數據并更新數據表。

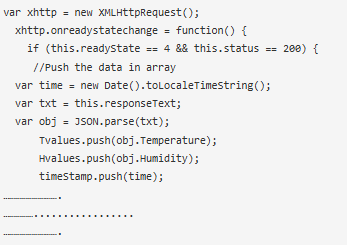

XMLHttpRequest對象用于從web服務器請求數據。所有瀏覽器都有一個內置的XMLHttpRequest對象，用于從服務器請求數據。使用XMLHttpRequest，我們可以在不重新加載頁面的情況下更新網頁，從服務器請求數據，從服務器接收數據，并可以向服務器發送數據。這里我們使用這個對象從NodeMCU獲取溫度和濕度數據，并在不刷新網頁的情況下更新數據表。

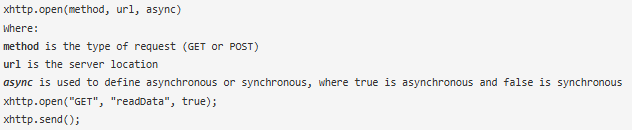

XMLHttpRequest對象的open()和send()方法用于向服務器發送請求。http.open()的語法如下所示：

測試NodeMCU數據記錄器

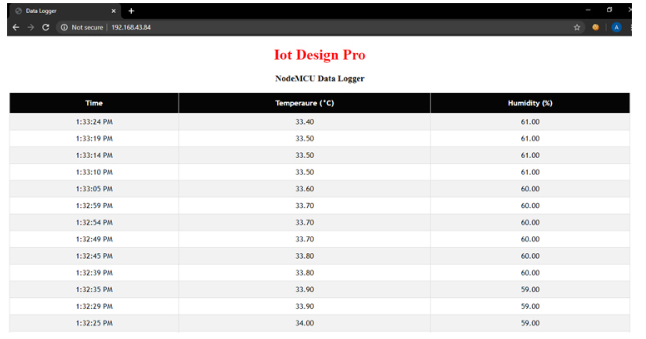

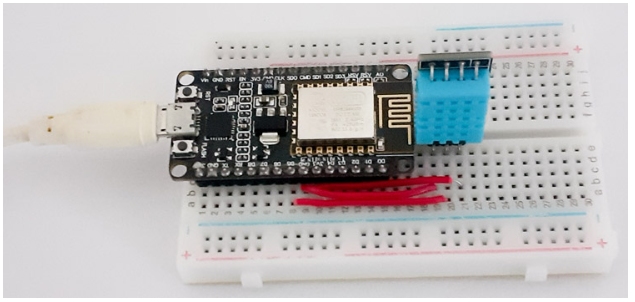

最后，將DHT11傳感器與NodeMCU連接并上傳代碼。在NodeMCU上傳程序后，打開波特率為115200的串口監視器，獲取NodeMCU的IP地址。在瀏覽器中打開它，你的網頁看起來像這樣：

本文編譯自iotdesignpro
