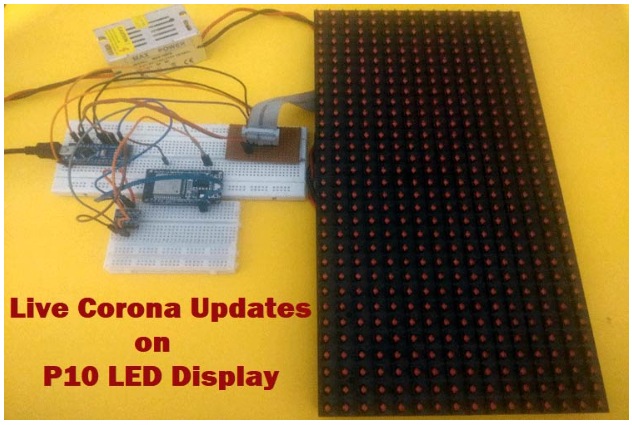

公眾必須定期獲得有關危機的最新情況，以便他們能夠了解任何特定地區的感染病例和康復人數。所以在這里我們將做一個設備，它可以顯示現場電暈更新在P10 DMD LED矩陣顯示使用Arduino和ESP32。

組件使用

?ESP32 Wi-Fi模塊

?Arduino納米

?邏輯轉換器(5至3.3V)

?32*16 P10 DMD矩陣顯示

?16針FRC連接器-1

?5v dc， 3安培SMPS

?連接器

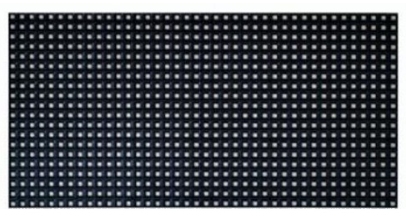

P10 LED矩陣顯示模塊

P10是一個32*16的LED矩陣模塊，用于顯示大型廣告。P10 LED模組的每個單元有512個高強度LED，每排32個，每列16個。

P10 LED模塊可以多路復用，以構建更大尺寸的顯示器。P10模塊有兩個端口：輸入端口和輸出端口。輸入端口用于從Arduino端輸入數據，輸出端口用于將模塊連接到另一個LED P10模塊。

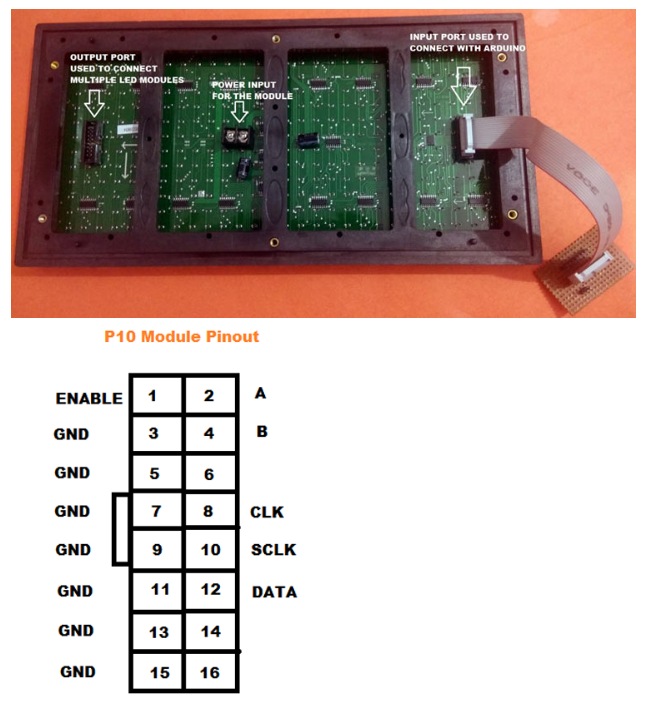

P10 LED模塊引腳說明：

?使能：該引腳用于控制LED面板的亮度，通過給它一個PWM脈沖。

?A， B：這些被稱為多路選擇引腳。它們采用數字輸入來選擇任何多路行。

?移位時鐘(CLK)，存儲時鐘(SCLK)和數據：這些是正常的移位寄存器控制引腳。這里使用移位寄存器74HC595。

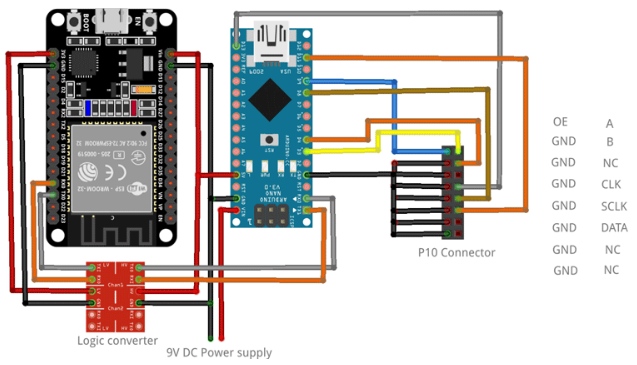

covid - 19實時數據跟蹤器電路圖

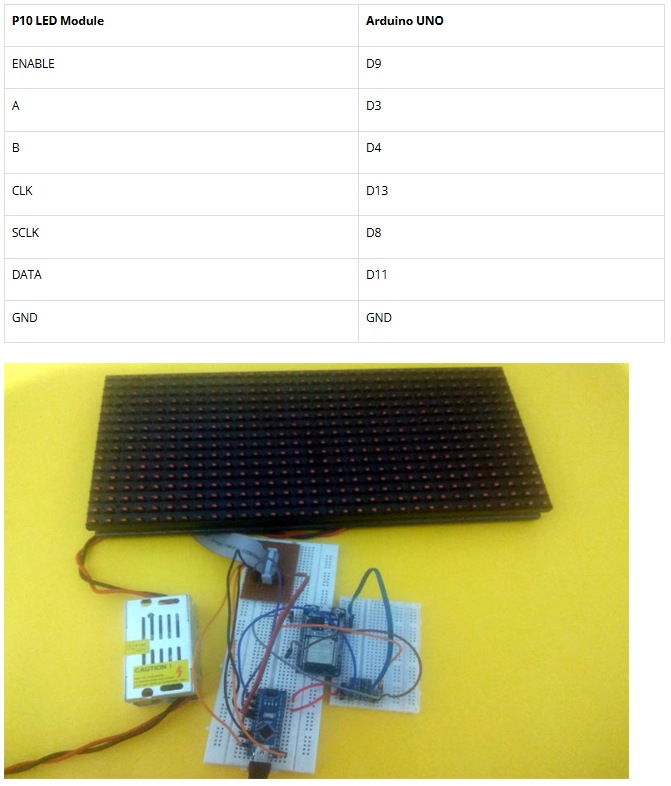

Corona Live數據跟蹤器連接Arduino UNO和P10顯示模塊，如下表所示：

注：P10 LED顯示模塊需要單獨的5V， 3A直流電源。如果連接多個顯示器，請相應地增加SMPS的電源。

獲取covid - 19實時數據的API

這里我們需要使用API從互聯網獲取數據，然后通過串行通信發送給Arduino Nano，在P10顯示器上顯示。為此，發出一個HTTP get請求來讀取網站上可用的JSON數據。該API由冠狀病毒疾病GIS Hub提供，可以輕松配置為獲取查詢URL，以顯示印度的總感染病例和恢復病例。國家/地區也可以更改，如果你想使用這個不同的國家。

如圖所示，進入上述鏈接所示的網站，按如下所示設置參數。例如，在“where”下拉菜單中，設置國家名稱，在我的例子中是“India”。您可以根據您的要求設置另一個國家。類似地，在輸出字段復選框中，選中所需的輸出參數，這些參數在我的例子中是確認和恢復的。

設置完所有這些參數后，點擊“Try it out”按鈕。之后，在右上角復制“Query URL”的內容，并粘貼到瀏覽器的另一個選項卡中，你會得到如下所示的輸出屏幕：

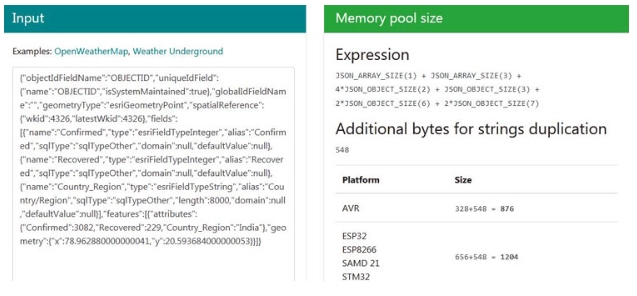

在獲得JSON數據之后，現在生成反序列化代碼，我們需要在ESP32編程中添加它。為此，轉到ArduinoJson助手并在輸入部分粘貼JSON數據。

現在轉到解析程序并復制應用程序所需的代碼部分。在我的案例中，我只使用了印度確診和康復的病例。

covid - 19實時跟蹤器ESP32編程

這里使用Arduino IDE對ESP32進行編程。完整的代碼在程序的末尾給出。在這里，我們將解釋它的幾個重要部分。此外，要了解有關ESP32 Wi-Fi模塊以及如何使用它構建物聯網項目的更多信息，請關注我們基于ESP32的物聯網項目。

一開始，包括所有必需的庫文件。HTTPClient庫用于從HTTP服務器獲取數據。ArduinoJson庫用于短語數據數組。

現在，聲明網絡憑據——即SSID和密碼。需要將ESP32連接到互聯網。

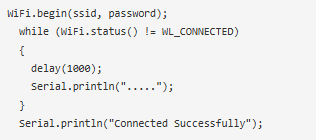

要將ESP32連接到互聯網，請調用WiFi。開始并傳遞網絡SSID和密碼作為參數。使用WiFi.status()檢查網絡連接是否成功，連接成功后，在Serial Monitor上打印一條消息。

現在使用StaticJsonDocument類創建一個JSON對象，我們將使用它將串行參數發送到Arduino Nano以在P10模塊上顯示。

現在輸入API URL鏈接，我們將使用該鏈接獲得印度的確診病例和恢復病例總數。您可以根據自己的需要更改URL中的國家名稱。

現在在void loop()函數中，通過讀取ESP32接收到的JSON文件并在串行監視器上打印JSON數據來驗證它。

然后，編寫我們已經從ArduinoJson助理網站獲得的代碼。具體如下：

最后，聲明兩個JSON對象，它們將使用串行通信發送到Arduino Nano。這些可以使用serializjson完成，如下所示：

Arduino Nano的編程

現在，編寫接收器部分的代碼，其中使用Arduino Nano在P10 Matrix顯示器上顯示參數。我們之前將Arduino Uno與P10 LED顯示屏連接。

通過包含要使用的所有必要的庫文件來啟動代碼。這里TimerOne庫用于顯示滾動時間屬性，LedP10庫用于P10矩陣顯示。ArduinoJson庫用于短語數據數組。最后給出了完整的代碼。

然后，定義連接到P10顯示器的Arduino引腳。

在loop()中，使用StaticJsonDocument類創建一個JSON對象，使用該對象，我們將從ESP32接收串行參數，以便在P10模塊上顯示。

現在對接收到的JSON數據進行反序列化，并將它們分配給單獨的變量，這些變量將顯示在P10顯示器上。

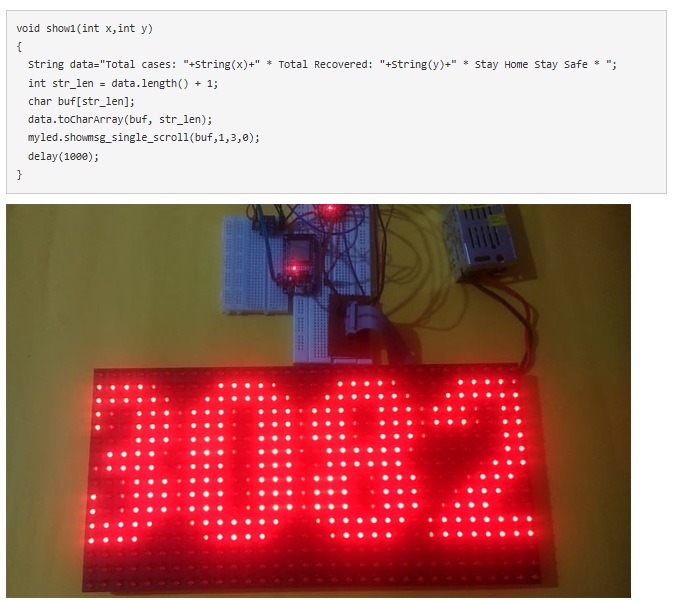

現在定義了一個函數show1()，其中聲明了字符串并傳遞了兩個變量(在我的例子中是no。確診病例，無。(已康復病例)。然后使用toCharArray將其轉換為常量char數組，然后使用showmsg_single_scroll函數將其顯示在P10顯示器上。

這就是P10 LED顯示屏可以用來顯示任何特定地區或全球冠狀病毒病例的實時數據更新的方式。
