市場上有很多種類的Wi-Fi門鎖，可以讓你的家更安全，節省找鑰匙的時間。我們之前使用Node MCU和Adafruit IO構建了一個智能手機控制的門鎖。這里我們使用相同的電磁門鎖，并使用基于樹莓派的web服務器控制它。該網頁將有兩個按鈕打開和關閉門鎖，可以從世界上任何地方訪問，只要端口轉發在您的路由器中啟用。

這里我們使用Flask從網頁控制門鎖。Flask是一個流行的Python web框架，由Pocoo的Armin Ronacher開發。它是用于開發web應用程序的第三方Python庫。Flask被歸類為微框架，它基于Pocoo項目Werkzeug和Jinja2。Flask在樹莓派上非常常用，因?yàn)闃漭捎蠰inux操作系統，可以很容易地處理Python腳本。樹莓派由于其高處理能力和內置Wi-Fi功能，在創建web服務器和基于物聯網的項目中也很受歡迎。我們以前使用Flask來控制伺服電機和步進電機使用樹莓派。

組件的要求

?樹莓派4

?12v電磁鎖

?繼電器模塊

?跳線

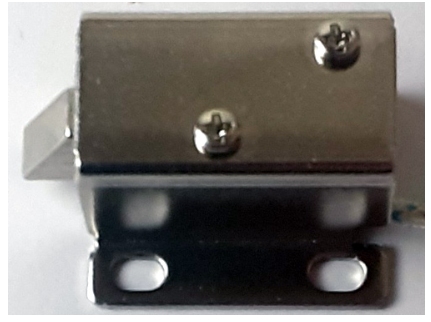

電磁鎖

在傳統的門鎖中，有一把鑰匙來拉動或推動門閂，我們必須手動操作，但在電磁鎖中，門閂可以通過施加電壓來自動操作。電磁鎖有一個低壓電磁閥，當中斷(按鈕，繼電器等)被激活時，將門閂拉回門中。鎖存器將保持其位置，直到中斷被啟用。電磁鎖的工作電壓為12V。您也可以使用9V，但它會導致較慢的操作。電磁門鎖主要用于偏遠地區，實現自動化操作，不涉及任何人力。

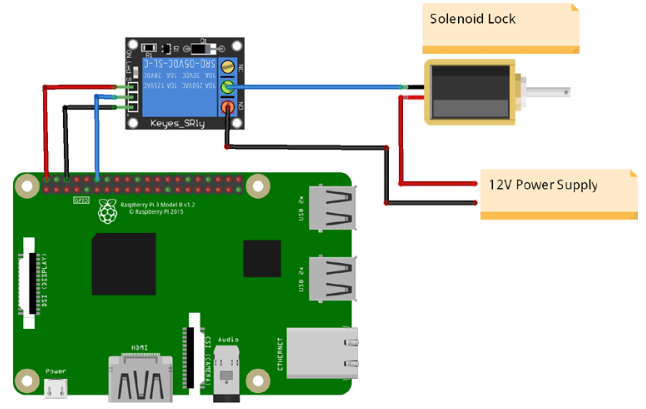

樹莓派智能門鎖電路圖

樹莓派電磁門鎖的電路圖非常簡單，因?yàn)槟恍枰獙㈦姶砰T鎖連接到樹莓派。電磁鎖需要9V-12V才能工作，而樹莓派的GPIO引腳只能提供3.3V，所以使用12V的外部電源在繼電器的幫助下觸發鎖定。

這里繼電器模塊的輸入引腳連接到樹莓派的GPIO 18引腳，繼電器模塊的VCC和GND引腳連接到樹莓派的5V和GND引腳。另一側電磁鎖的GND引腳接繼電器模塊的COM， Positive引腳接12V電源的Positive。12V電源的負引腳接在繼電器模塊的NO引腳上。

在完成所有連接后，我的硬件是這樣的：

準備樹莓派

在編程或安裝任何庫文件之前，首先使用以下命令更新樹莓派：

現在安裝Flask來創建一個Web頁面。使用下面的命令來安裝Flask：

安裝Flask后，在樹莓派上創建一個名為Solenoidlock的新目錄/文件夾，并使用以下命令導航到該文件夾：

現在使用下面的命令創建一個python文件：

粘貼本文檔末尾給出的python代碼，并使用

在Solenoidlock目錄下，用下面的命令創建另一個文件夾：

然后導航到模板目錄。

在templates目錄下，用下面的命令創建一個HTML文件：

將HTML代碼粘貼到nano編輯器中，并使用

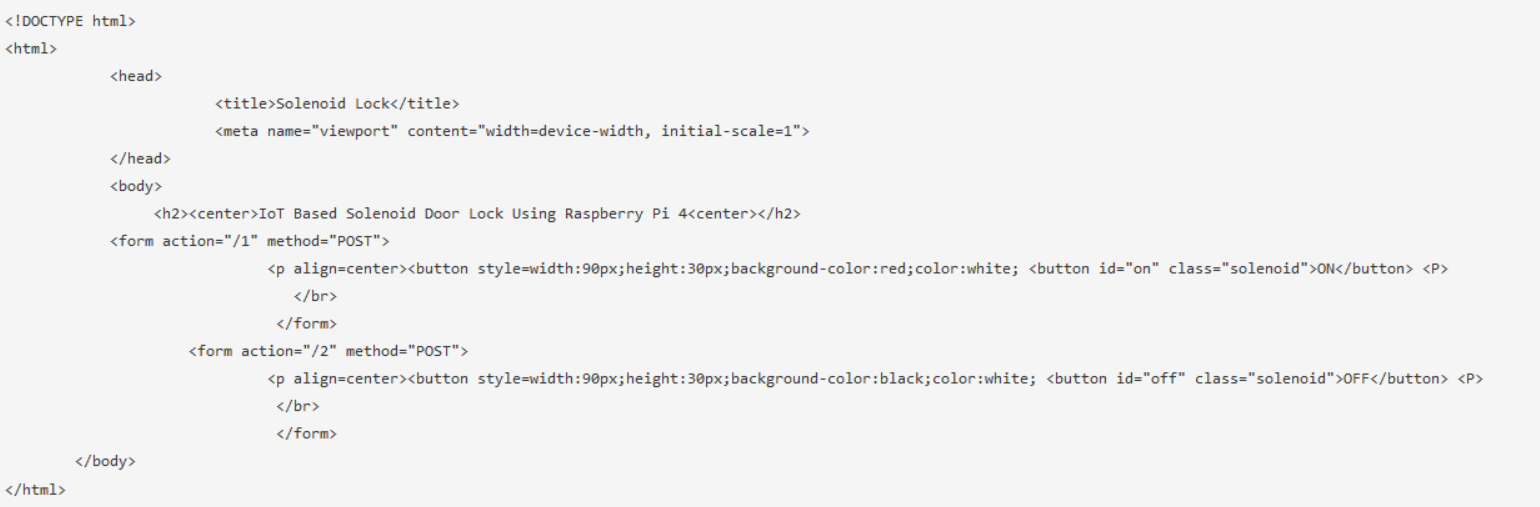

網頁的HTML代碼

通過網頁控制電磁門鎖的完整HTML代碼如下：在這個HTML代碼中，ON和OFF按鈕有兩個不同的整數。整數1被分配給ON按鈕，2被分配給OFF按鈕。Flask web框架用于在網頁上按下按鈕時向樹莓派發送數據。

電磁門鎖的Python代碼

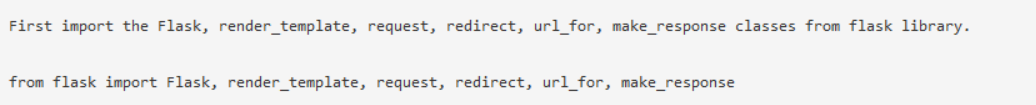

完整的python代碼在文檔的末尾給出。這里我們將解釋代碼的一些重要部分。

現在為該類創建一個實例來設置一個flask服務器。

使用下面的函數，我們告訴Flask哪個URL應該觸發我們的函數。

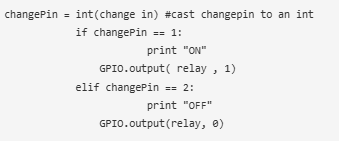

檢查changePin變量，如果它等于1，則將繼電器引腳更改為高，否則將其更改為低。

用樹莓派4測試電磁門鎖

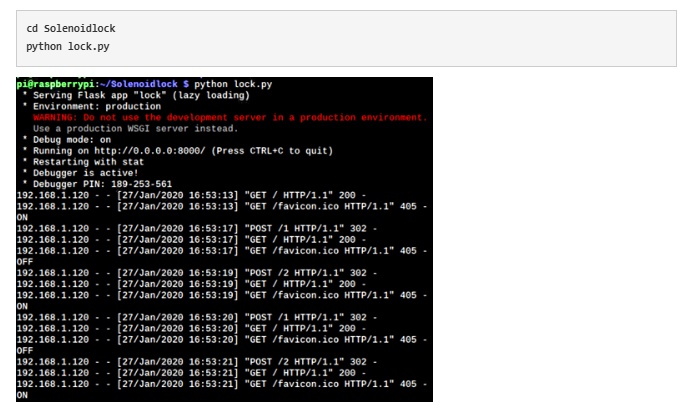

在完成所有設置并將螺線管鎖連接到樹莓派后，導航到螺線管鎖目錄并使用以下命令運行python代碼：

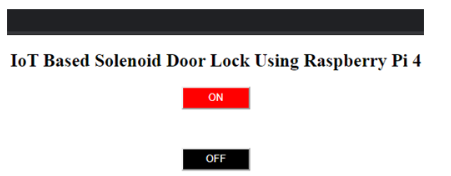

然后打開端口為8000的樹莓派IP地址。這里你會看到兩個打開/關閉鎖的按鈕。按開/關按鈕打開/關閉門鎖。如果智能手機連接到同一網絡，也可以訪問該頁面。

這是如何控制螺線管鎖使用樹莓派4。
