保持食物的安全和衛生，以保持食物新鮮和可食用，這有助于減少食物浪費。解決這個問題的一個辦法是為儲存的食物保持合適的環境條件，以控制分解的速度。食物分解取決于不同的參數，濕度、細菌和溫度等參數是影響食物分解速度的主要因素。如果儲存的溫度在40華氏度到140華氏度之間，這是一個危險區域，因?yàn)樵谶@個溫度下細菌生長迅速，20分鐘內細菌數量翻倍。同樣，食品儲藏室的濕度應該在50-55%左右，以盡可能長時間保持食品的高質量。

所以在這個IoT項目中，我們將使用NodeMCU和Arduino IDE構建一個Food Monitoring device，來監測和控制存儲環境的溫度和濕度。為了控制溫度，我們將使用直流電機作為冷卻裝置。使用DHT11傳感器模塊來查找溫度和濕度，使用MQ4氣體傳感器模塊來確定食品的狀態。在未來，如果需要，我們還可以使用基于物聯網的重量傳感器來監控存儲區域的食物數量。

溫度、濕度和甲烷氣體的實時值將被測量并通過網絡發送到屏幕上顯示。如果溫度達到臨界值，我們會收到郵件警告，風扇也會自動控制。您還可以查看這篇關于物聯網如何在食品行業中使用的文章，以了解食品行業可以實現現代化的其他方式。

硬件要求

?NodeMCU ESP8266

?MQ3傳感器模塊

?DHT11傳感器模塊

?直流電機

?BC547-BJT

?電池

?連接電線

?RPS

線路圖

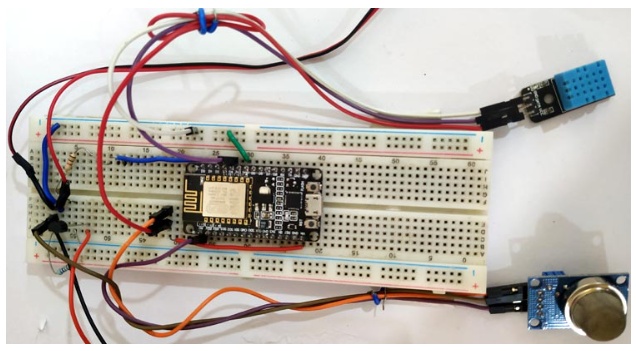

這個食品監測項目的完整電路圖如下圖所示。

電動機的動力由穩壓電源提供。RPS的正極與電機的正極相連;所述電機的負極連接到BJT的集電極端。BJT的發射極端接地，BJT的基極端用限流電阻1K連接到MCU的D0引腳上。BJT的基極端與地連接有一個阻值大于限流電阻的電阻。這個電阻作為BJT的下推電阻。MCU的VCC和GND連接在電源軌的一側，如下圖所示。兩個傳感器的正極和GND端子分別連接到VCC和GND電源軌上，如圖所示。氣體傳感器的A0引腳連接到MCU的A0引腳，DHT11傳感器的數據連接到MCU的D4引腳。

這里的兩個主要重要傳感器是MQ-4氣體傳感器和DHT11溫濕度傳感器。讓我們研究一下它們的細節。如果你不想要解釋，你可以直接向下滾動到這個頁面的底部來獲得這個項目的完整代碼。

MQ4氣體傳感器模塊

MQ4是一個氣體傳感模塊，用于測量大氣中的甲烷氣體。它含有由SnO2組成的氣敏層。SnO2對LPG、CH4、H2、CO、酒精和煙霧等氣體敏感。由于腐爛的食物會釋放出甲烷氣體(CH4)， MQ4傳感器可以用來測量這種氣體，以監測食品質量。您還可以查看這個MQ135傳感器接口項目，在這個項目中，我們使用了一個類似的氣體傳感器，通過測量PPM來監測空氣質量。

與SnO2一起，傳感器由Al2O3陶瓷管，測量電極和加熱元件組成。加熱元件為傳感器的工作提供必要的工作條件。MQ4傳感器在市場上有兩種格式，模塊格式或僅傳感器格式。傳感器模塊有4個引腳，我們?cè)陧?xiàng)目中只使用3個引腳。分別是VCC、GND和A0。我們留下D0引腳，因?yàn)樗趐pm的計算中沒有用。MQ4傳感器的工作原理類似于LDR(光相關電阻)。當甲烷氣體濃度較高時，模塊的電阻減小，當甲烷氣體濃度較低時，模塊的電阻增大。

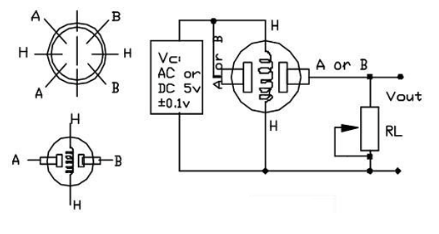

MQ4氣體傳感器內部電路

兩個A端子都短路，兩個B端子都短路，電路中只剩下4個連接。H端子用于將電源電壓連接到加熱元件，加熱元件由鎳鉻合金制成。用于為敏感元件提供必要的工作條件。電源電壓與A或B端子一起給予H端子中的任何一個。RL是負載電阻，我們必須將其添加到傳感器中，如圖所示。如果您有傳感器模塊，請檢查PCB軌道并找到RL值并使用萬用表測量其值。

MQ4傳感器與NodeMCU ESP8266接口

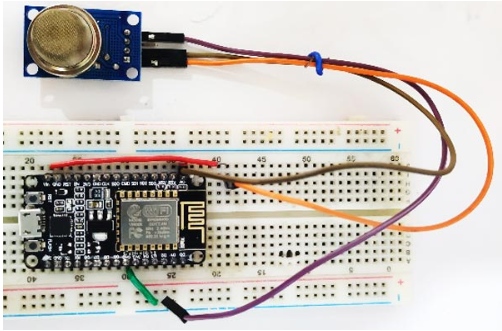

在我們進入主要項目之前，我們必須校準MQ4傳感器，以便我們可以測量來自氣體傳感器的ppm值。將氣體傳感器與NodeMCU連接，如下圖所示。

傳感器模塊的VCC和GND引腳與NodeMCU的Vin相連。傳感器模塊的A0引腳與微控制器的A0引腳連接。

MQ4氣體傳感器的校準：

為了確定空氣中存在的甲烷含量，我們需要找到比值(RS/R0)。R0和RS是新鮮空氣的內阻值。

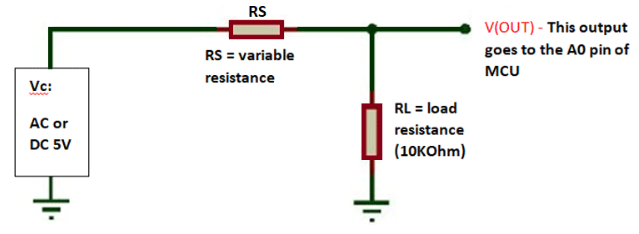

我們將從VRL(電阻間電壓RL)中找到RS的值。通過使用微控制器，我們可以找到Rl(負載電阻)上的電壓(VRL)值。為了從VRL中找到RS，我們需要推導公式。圖1的等效電路如下圖所示，利用該等效電路推導出從VRL求RS值的公式。

RL負載上的電壓為VL = I *RL，將I代入，得到VL = (V*RL) / (RS+RL)。簡單的方程得到Rs。

從等效電路中，我們得到了這個方程

其中V為電源電壓。

計算新風R0值：

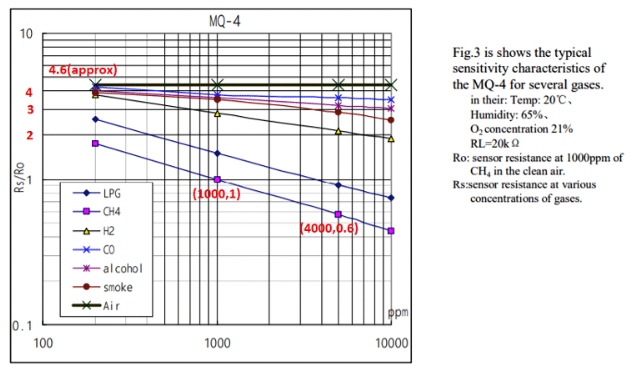

現在，我們將使用RS的值和數據表中的圖表找到R0的值，如下所示。

通過查看圖表，我們可以發現x軸是ppm， y軸是RS/R0。求出新鮮空氣的R0/RS值。在我們的例子中，它大約是4.6。您有RS值(以前使用VRL找到)，現在您可以使用關系R0/RS = 4.6找到R0。在我的例子中，我得到R0的值是1.9。

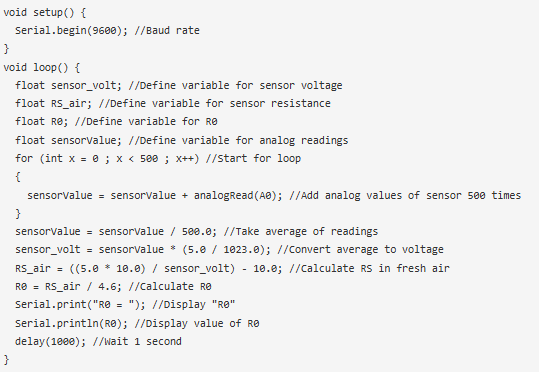

下面給出了計算氣體傳感器R0的Arduino程序。按照上面的電路并上傳下面的代碼。然后打開串行監視器，獲取R0值。

我們現在找到的R0值是傳感器在新鮮空氣中提供的電阻。

計算甲烷(CH4)的PPM值：

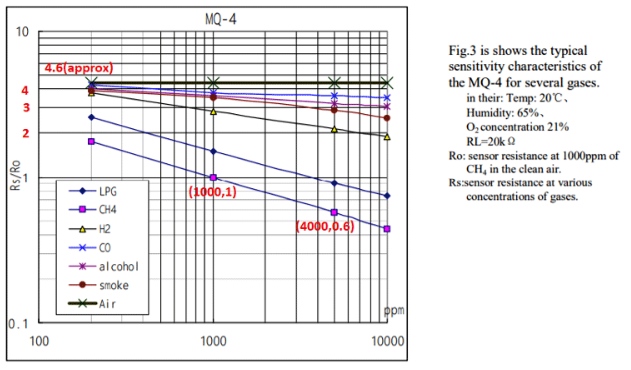

當我們發現R0的值時，我們需要推導一個方程，從中我們可以使用已知的R0和RS值(由MCU讀取的值)找到ppm。要推導公式，首先檢查數據表中的敏感特性圖。選擇所需氣體的曲線，測量其斜率。

用公式m = (y2 - y1)/ (x2 - x1)計算斜率值。在我們的例子中

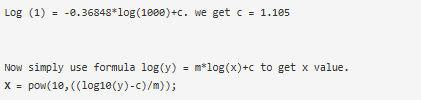

現在用方程y = mx+c求常數c。

取一個已知的值點，以便于計算。X = log(1000), y = (log 1);

注：Y為(RS/R0)的比值。R0是傳感器提供的電阻，RS取決于大氣中的甲烷含量。X為被測氣體的含量，單位為ppm。

Arduino程序測量甲烷(CH4)：

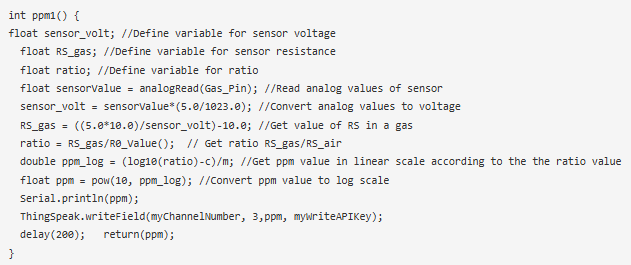

下面的代碼以模擬值讀取大氣中存在的甲烷含量并將模擬值轉換為數字值。利用這個數字值，我們將得到RS的值，我們之前求出的R0的值，進一步用于求比值(RS/R0)。

DHT11傳感器模塊

DHT11傳感器模塊由電阻式濕度測量和NTC溫度測量組件以及8位微控制器組成。它保證了質量、快速響應、抗干擾能力和成本效益。傳感器模塊在實驗室中進行了預校準，使最終用戶可以直接在他們的項目中使用該傳感器。校準后的數據存儲在OTP存儲器中，供傳感器內部信號檢測過程使用。它由單線串行接口組成，用于將數據從傳感器發送到微控制器。

DHT11傳感器可作為傳感器或模塊使用。唯一的區別是，我們需要手動添加一個濾波電容和一個上拉電阻到傳感器。如果您有傳感器模塊，則不需要添加額外的組件，因?yàn)閭鞲衅髂K將內置它們。傳感器測量范圍為0℃~ 50℃，濕度范圍為20% ~ 90%，精度為±1℃和±1%。當涉及到傳感器與單片機之間的通信時，完整的數據傳輸是40位。傳感器先發送更高的數據。數據發送的數據格式為8bit整型RH數據+8bit RH數據+ *bit T數據+8bit十進制T數據+8bit校驗和數據。如果數據傳輸正常，校驗和應為最后8bit。下圖顯示了DHT11傳感器的引腳。該傳感器非常受歡迎，我們以前在其他地方使用過DHT11，其中很少像Arduino無線氣象站，基于物聯網的溫濕度監測等。

為了簡化編程，使用了庫。您可以從Arduino IDE安裝DHT11 Arduino Library。打開Arduino>草圖>包括庫>管理庫，并在搜索按鈕類型DHT11。安裝Adafruit提供的庫。

DHT11與NodeMCU ESP8266接口

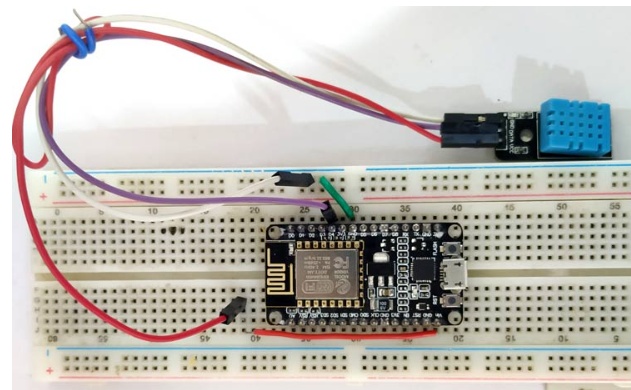

由于DHT11傳感器是在實驗室預校準的，所以我們不需要對這個傳感器做任何校準。將DHT11傳感器與NodeMCU連接，如下所示。

VCC、GND和Data引腳連接到微控制器的Vin、GND和D4引腳。通過在DHT11中使用Adafruit庫，我們調用了一個特殊的函數，它將獲取溫度和濕度值。使用這些函數的格式是dht.readHumidity()和dht.readTemperature。這些函數返回濕度和溫度的值。我們將變量h和t聲明為浮點數，并使用它們存儲溫度和濕度值。

如果溫度高于所需的水平，微控制器打開風扇。如果溫度低于所需值，它將關閉風扇

使用ThingSpeak監控食品質量

為了將數據發送到云端并顯示在網絡上，我們將使用ThingSpeak。我們已經建立了許多ThingSpeak項目以前使用它與Arduino和其他板，如樹莓派，ESP8266等。如果你是新來的，你也可以檢查這個物聯網電池監測，物聯網心跳監測，物聯網庫存管理等，我們使用ThingSpeak。

從下面的步驟開始，ThingSpeak

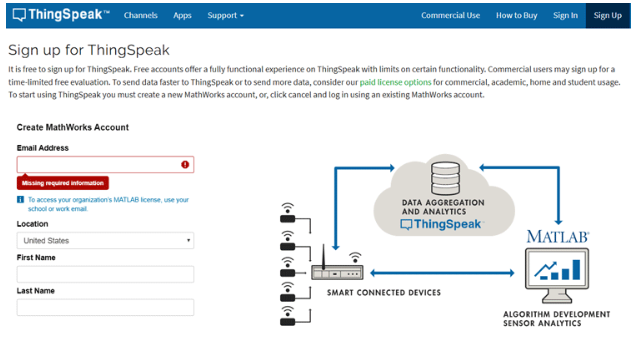

步驟1：注冊ThingSpeak

要在ThingSpeak上創建你的頻道，你首先需要注冊ThingSpeak。如果你已經有了ThingSpeak的賬戶，只需使用你的id和密碼登錄即可。

驗證您的電子郵件ID并繼續

步驟2：創建新頻道

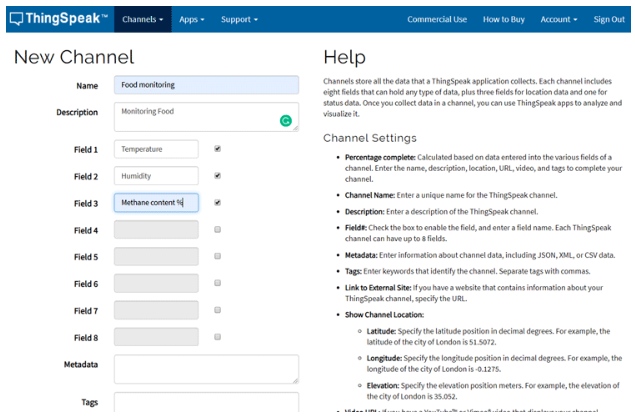

來創建您的新頻道。選擇“我的通道>新建通道”。

輸入詳細信息并選擇save the channel。

步驟3:-獲取API密鑰

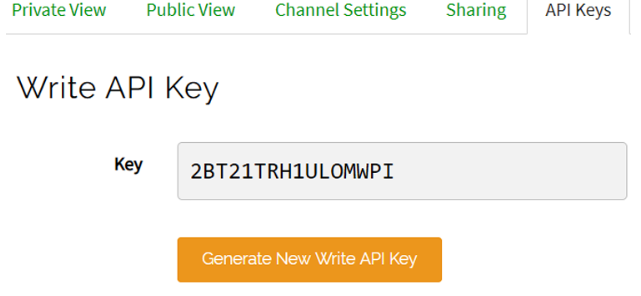

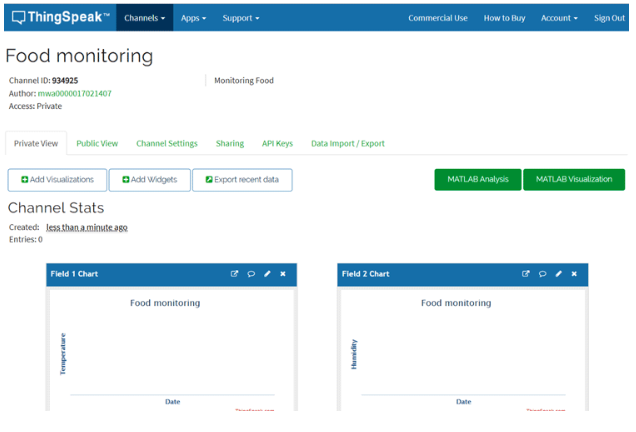

創建之后，打開通道并選擇API密鑰選項。

記下寫API鍵。這個唯一的密鑰用于將數據從微控制器發送到網絡。

程序發送傳感器值到ThingSpeak

首先，您需要下載所有必需的庫。

您可以從Arduino IDE安裝這些庫。打開Arduino>草圖>包括庫>管理庫，并在搜索按鈕類型Thingspeak。安裝Mathworks提供的庫。

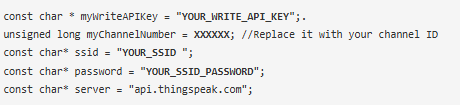

在這個地方，“YOUR_WRITE_API_KEY”寫下你在步驟3中記下的API密鑰，并用你的通道ID改變myChannelNumber。用您的網絡詳細信息替換SSID和密碼。

將數據發送到Thingspeak的格式是

通過使用這些命令，我們可以向Thingspeak發送實時值。

使用IFTTT發送郵件

要觸發電子郵件，我們首先需要注冊IFTTT網站。

選擇搜索按鈕，搜索Webhooks并選擇Documentation。

復制私鑰。使用此私鑰，您可以觸發電子郵件警報。

程序發送電子郵件使用IFTTT

當溫度值超過設定值時，我們的代碼將被觸發并向我們發送警告電子郵件。您可以更改發生電子郵件觸發的設定值。下面的代碼用于與IFTTT服務器建立TCP連接，為請求創建URL，并將該URL請求發送到服務器。

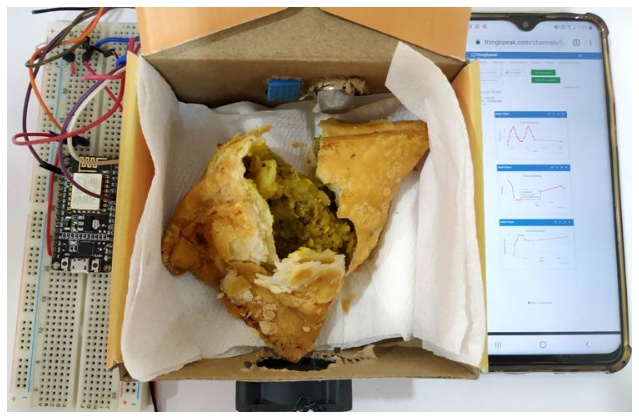

這就是監控食品質量的方法。溫度、濕度和甲烷值可以通過ThingSpeak從任何地方監控。參數異常時，風扇自動開啟，并發出警告郵件。

本文編譯自iotdesignpro
