AC-DC 轉換器是將交流電 (AC) 轉換為直流電 (DC) 的電子設備。其用途廣泛，包括需要直流電才能運行的電子設備、家用電器、照明系統和電動汽車。

介紹

AC-DC 轉換器使用各種電子元件，包括二極管和電容器。它們基于整流器的運行，整流器允許從具有零平均值的波形開始獲得具有非零平均值的波形。大多數電源應用都使用直流電壓，因此必須將正弦交流電壓(50 或 60 Hz)轉換為直流電壓。通常，使用變壓器和二極管整流器將輸入交流電轉換為直流電就足夠了，但如果所涉及的功率明顯較高，則元件的尺寸可能會更大。這些電路的主要元件是二極管，這是一種非線性元件，其輸出端的信號并不總是遵循其輸入端信號的趨勢，它用于使電流只沿一個方向流動。在許多應用中，它必須提供大量能量，因此有相當堅固和強大的功率模型可供選擇。在功率和高頻應用中，一個非常重要的參數是恢復時間，即電流通過零點的瞬間和反向電流降至其最大峰值的 25% 的瞬間之間的時間。

整流器拓撲

最重要的整流器拓撲結構是半波、格雷茨橋和中心抽頭變壓器。半波整流器最簡單，只需要一個二極管和負載。圖 1 說明了該電路，包含以下元件：

· 50 Hz 正弦波發生器和 230 VAC (RMS) 輸出電壓

· 230 VAC(RMS)至 195 VAC(RMS)的電壓變壓器

· 整流二極管，本例中為 SiC 肖特基型號，功率為 650 V、4 A、9 W，最壞情況下

· 50 歐姆的電阻負載。

上面的第一個波形圖顯示流過負載的電流，該電流與流過二極管的電流相同。第二個波形圖分別顯示輸入電壓 (Vin)、二極管之前的正弦輸出電壓 (Vout1) 和齊納二極管之后的整流電壓 (Vout2) 的軌跡。因此，電路提供的輸出電壓的平均值不為零。這種電路的問題是效率低，并且即使在次級中電流的平均值也常常不為零。如下面的波形圖所示，二極管之前的電壓和二極管之后的電壓之間存在微小的電位差。這是由于“正向電壓”參數造成的，對于所使用的二極管，根據工作條件，該參數可以在 1.5 V 到 2.25 V 之間。由于二極管不是理想元件，因此它們的電位差會阻止達到最大峰值。在這種配置中，負載在半個信號周期內沒有供電，因此會損失一半寶貴的正弦波。在這種類型的電路中，二極管的運行非常關鍵，因為它在每個信號周期都會受到高電流峰值的壓力。為了降低紋波系數，可以使用 LC 濾波器。

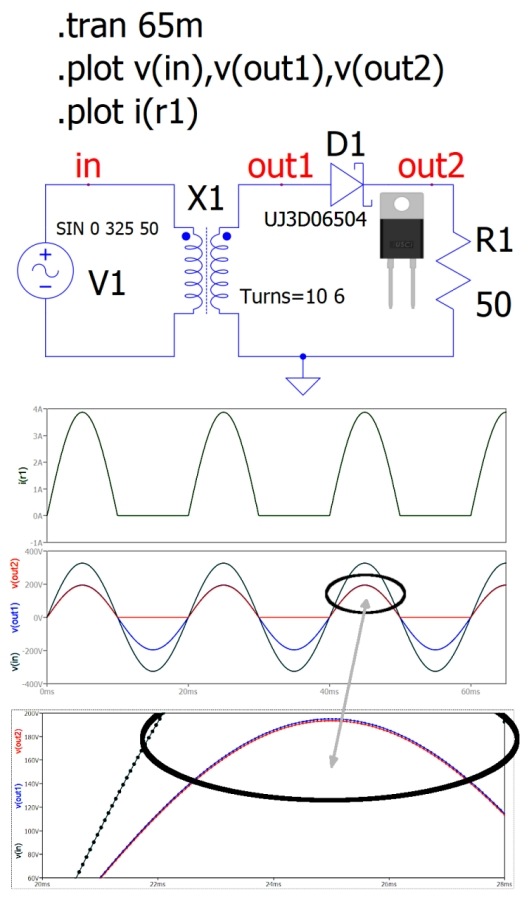

圖 1：半波整流器

另一種整流器解決方案是 Graetz 電橋，如圖 2 所示，并附有其基本波形圖，即輸入軌跡 (Vin) 和輸出軌跡 (Vout)。要了解電橋的工作原理，必須檢查正弦輸入信號的交流電壓并觀察其代數符號。如果電壓為正，則二極管 D1 和 D4 導通，而 D2 和 D3 截止。另一方面，如果電壓為負，則二極管 D2 和 D3 導通，而 D1 和 D4 截止。在任何情況下，流過負載的電流始終指向同一方向。此配置也可用于連續電源。無論輸入電流的方向和方向如何，輸出電壓始終具有相同的方向，因此其使用可與初步極性保護電路進行比較。圖示顯示了電橋的兩個等效電氣圖。在電力應用中，串聯兩個電流傳導二極管可能會耗散相當大的功率，因為二極管兩端的壓降會相當高。在這種配置中，輸出信號的頻率是輸入信號的兩倍。

圖 2：Graetz 橋式整流器

通過使用圖 3 所示的帶中心抽頭變壓器的整流器，可以獲得與 Graetz 電橋相同的效果，并降低可能的高耗散。此外，在這種情況下，其操作是雙重的，取決于輸入信號是正半波還是負半波。如果感應電壓為正，則二極管 D1 導通，而 D2 截止。但是，如果感應電壓為負，則二極管 D1 截止，而 D2 導通。該電路與在輸入信號的兩個相反相位上工作的半波整流器完全等效。由于一次只有一個二極管工作，因此不存在特殊的耗散問題，并且該解決方案可用于高功率應用。

圖 3：帶有中心抽頭變壓器的整流器

從脈動電壓到直流電壓

輸出電壓必須完全穩定，沒有波紋和諧波，也不能有脈動，如前面的電氣圖所示。這個目標是通過使用具有濾波功能的大容量電容器來實現的。前面看到的整流器使我們能夠從零平均值電壓開始生成非零平均值波形。對于大多數設備，系統以參考地的直流正電壓工作，因此有必要從整流信號中提取直流分量。因此，有必要在整流器輸出端使用濾波電路，其任務是使負載上的電壓盡可能穩定和較高。最重要的解決方案之一是 RC 濾波器。當負載具有低阻抗特性時，就會出現新的復雜情況，因為后者會吸收大部分電流。因此，由于信號的正弦形狀，平滑電容器的任務是在斷電期間保持負載電壓穩定。當時間常數 t = RC 與信號紋波的特征時間相比非常大時，該方案的性能會非常出色。電容器上的電壓增加到最大電壓，當二極管進入阻斷狀態時，電容器逐漸向負載放電，呈指數趨勢。該循環不斷重復。類似的 RC 濾波器由與負載并聯的大容量電解電容器組成。除了使電壓連續且為正之外，設計人員還必須盡可能減少甚至消除紋波信號，其程度取決于信號的頻率、濾波電容器的值，以及負載的電壓。通常，負載上的電壓包含一些交流電源電壓的痕跡，疊加在直流電壓上。這些紋波具有鋸齒形狀，頻率是輸入頻率的兩倍，是由負載吸收的電流引起的。電容器的值取決于設計人員可以接受的最大紋波百分比。低紋波率或無紋波率是高質量電源的特征。圖 4 顯示了受紋波百分比影響的負載上的各種信號，具體取決于電解電容器的容量，如下所示：這些紋波具有鋸齒形狀，頻率是輸入頻率的兩倍，是由負載吸收的電流引起的。電容器的值取決于設計人員可以接受的最大紋波百分比。低紋波率或無紋波率是高質量電源的特征。圖 4 顯示了受紋波百分比影響的負載上的各種信號，具體取決于電解電容器的容量，如下所示：這些紋波具有鋸齒形狀，頻率是輸入頻率的兩倍，是由負載吸收的電流引起的。電容器的值取決于設計人員可以接受的最大紋波百分比。低紋波率或無紋波率是高質量電源的特征。圖 4 顯示了受紋波百分比影響的負載上的各種信號，具體取決于電解電容器的容量，如下所示：

· v(out1)：是不使用任何濾波電容的負載上的信號

· v(out2)：是帶有 100 uF 濾波電容的負載上的信號

· v(out3)：是帶有1000 uF濾波電容的負載上的信號

· v(out4)：是帶有10000 uF濾波電容的負載上的信號。

可以看出，電容越大，瞬態平衡所需的時間越長。要獲得相當可接受的信號，在本電路中，必須使用容量至少為 100,000 uF 的電解電容。對于濾波電容的大小，許多方程式可幫助設計人員獲得最佳效果。理想的濾波器是僅返回連續信號的濾波器，其紋波系數等于零，因此沒有任何交流分量。從理論上講，設計人員應該需要一個非常高值的電解電容，因為它可以確保緩慢放電和時不變的輸出電壓，并且紋波很小。然而在實踐中，濾波器容量的大幅增加并沒有帶來任何特殊的好處，反而增加了燃油系統的整體尺寸和成本。此外，增加電容器的電容量也會增加電流的峰值，可能損壞元件的電介質，對二極管造成很大的壓力，并導致整個系統過熱。

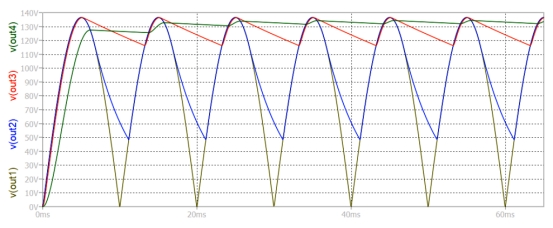

圖4：輸出電解電容的電容值決定了紋波的百分比

結論

交流-直流轉換的整流器應用廣泛，為了獲得出色的效率，必須使用質量優異的元件。對于大功率，必須采用極其高效的解決方案，因為只需很少的元件就能獲得性能不佳的系統。
