有各種無線通信技術用于構建物聯網應用，RF(射頻)是其中之一。nRF24L01是一款工作在2.4 - 2.5 GHz (ISM頻段)的單片無線電收發模塊。該收發模塊由一個完全集成的頻率合成器、一個功率放大器、一個晶體振蕩器、一個解調器、一個調制器和增強的ShockBurs協議引擎組成。輸出功率、頻率通道和協議設置可以通過SPI接口輕松編程。

收發模塊的工作電壓范圍為1.9V ~ 3.6V。它有內置的關機和待機模式，使其省電和容易實現。

我們以前使用nRF24L01與Arduino來構建一個手勢控制的機器人，在這里我們將簡單地將nRF24L01與Arduino Uno連接，以無線方式從DHT11傳感器發送和接收溫度和濕度數據。

Arduino Uno沒有任何內置的無線通信支持，如藍牙或Wi-Fi，但它可以很容易地與其他Wi-Fi或無線模塊接口，如LoRa， nRF，藍牙，可用于構建基于物聯網的應用程序。在這里，我們使用Arduino與ESP8266， LoRa， 433 MHz RF模塊，nRF24L01模塊和藍牙建立物聯網項目的無線通信。我們還使用DHT11傳感器建立了一些基于物聯網的氣象站。

組件的要求

?Arduino Uno (2)

?nRF24L01 (2)

?16 * 2液晶

?LCD I2C模塊

?DHT11傳感器

NRF24L01收發模塊電路圖

基于Arduino nRF24L01的發射器和接收器的電路圖如下。在這里，我們使用nRF24L01模塊將溫度和濕度值從一個Arduino無線發送到另一個Arduino。為了獲得溫度和濕度值，我們使用連接到發送端Arduino的DHT11傳感器。發送Arduino將從DHT11獲取溫度和濕度值，然后通過nRF24L01模塊發送到另一個Arduino。這些濕度和溫度值將顯示在連接到接收端Arduino的16*2 LCD上。

nRF24L01與Arduino UNO發送端接口

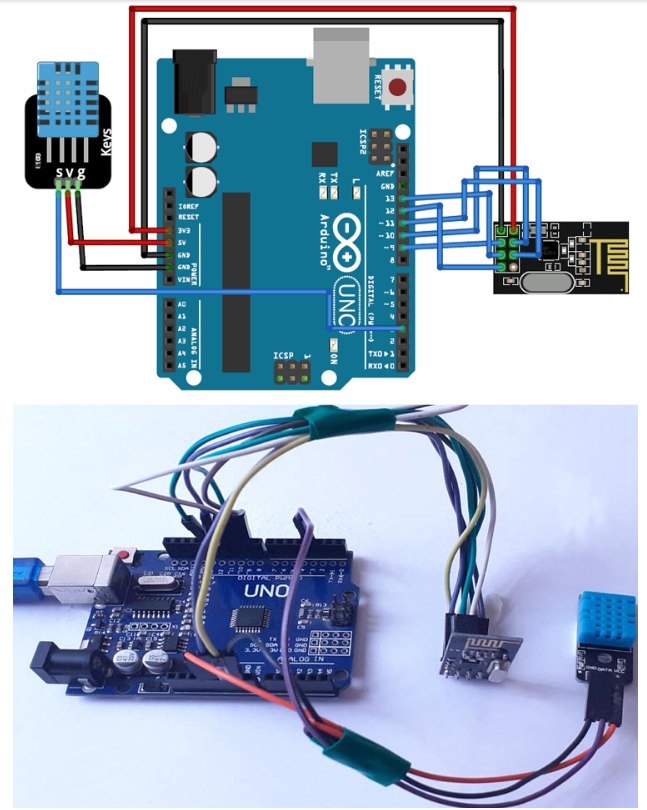

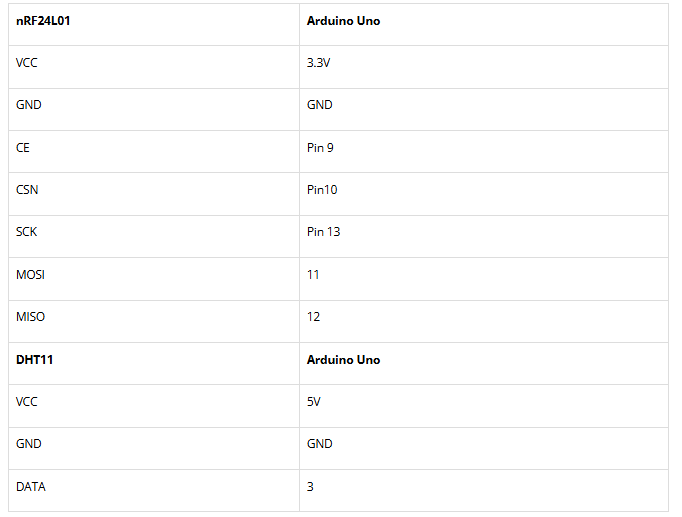

發射端由Arduino UNO、nRF24L01模塊和DHT11傳感器組成。Arduino UNO與nRF24L01和DHT11的接口如下圖所示。Arduino不斷地從DHT11傳感器獲取數據，并將其發送到nRF24L01發射器。然后，無線射頻發射器將數據傳輸?shù)江h(huán)境中。

nRF24L01與Arduino UNO接收端的接口

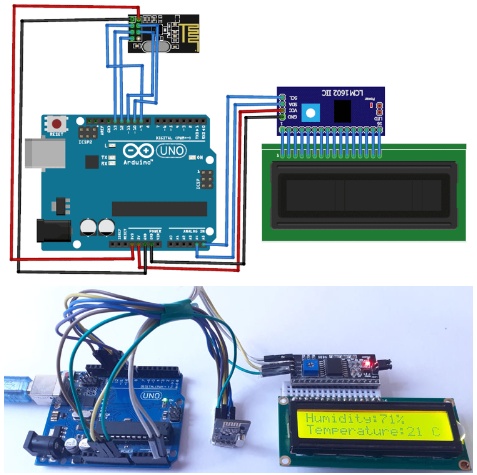

接收端由Arduino UNO、nRF24L01模塊和16*2 LCD模塊組成。接收端nRF模塊接收來自發射器的數據并將其發送給Arduino。Arduino與nRF24L01和LCD模塊的接口如下圖所示。

nRF24L01與Arduino UNO編程-發送和接收端

要將nRF24L01收發模塊與Arduino一起使用，首先要安裝nRF24L01庫。這里使用兩個nRF24L01模塊作為發送端和接收端，所以我們需要分別編寫兩個發送端和接收端代碼。除了發送和接收選項之外，這兩個程序是相同的。在發送端程序中，接收端選項將被注釋掉，在接收端程序中，發送端選項將被注釋掉。

首先，包括所有必需的庫文件。SPI庫用于nRF24L01與Arduino之間的SPI通信，DHT11庫用于計算溫度和濕度值。

然后定義通信的無線電管道地址和nRF發射機的CN和CSN引腳。

之后，我們將溫度和濕度變量聲明為復合變量結構。在本程序中，h & t用于發送和接收來自RF模塊的數據。

在void設置函數中，我們將射頻模塊的數據速率初始化為至少250 Kbps。

在void loop函數內部，從DHT11傳感器讀取溫濕度數據，并將該數據保存為data。T和data。h變量。

在接收端程序中，使用void recvData函數接收發送的數據。

nRF24L01 Arduino發送器和接收器測試

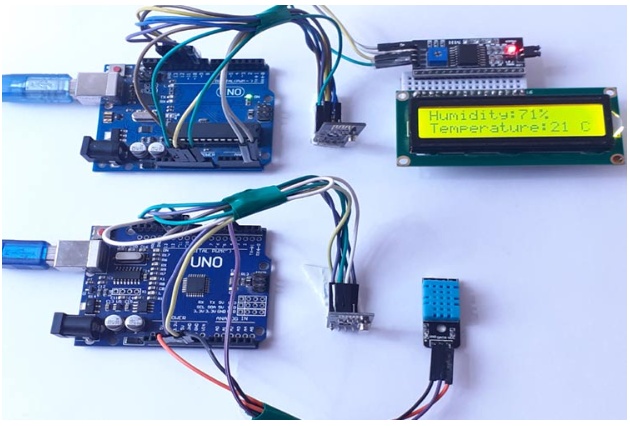

一旦硬件和程序準備好，在兩個Arduino模塊中上傳nRF24L01發射器和接收器代碼。發送模塊將溫度和濕度值發送給接收模塊。接收模塊將在其16x2 LCD上顯示，如下圖所示

這就是如何使用nRF24L01作為兩個arduino之間的無線通信介質。

本文編譯自iotdesignpro
