led幾乎用于所有的裝飾照明，但它們大多數只產生一種顏色。因此，為了創造一個美麗的光模式，使用多色LED條，這不僅消耗更多的電力，而且難以管理。今天我們使用的是新一代LED- NeoPixel，它可以產生1680萬種顏色。NeoPixels是可編程的，通過正確的編程，它可以創建許多美麗的照明模式。這里將使用NodeMCU和Blynk應用程序通過互聯網控制NeoPixel LED條的顏色和亮度。Blynk是一個智能手機應用程序，使用它我們可以通過智能手機控制任何基于物聯網的應用程序。

組件的要求

?WS2812b LED帶- 1米

?5V， 2amp電源

?ESP8266 NodeMCU

?LED帶狀連接器

WS2812新像素LED帶工作

WS2812 LED條是可尋址和可編程的柔性LED條，在創建定制照明效果方面非常有用。這些LED燈帶由5050 RGB LED供電，其中內置WS2812 LED驅動器。每個LED消耗60mA電流，可以從5V直流電源供電。它有一個單一的輸入數據引腳，可以從微控制器的數字引腳饋送。

特點:

?可單獨尋址的RGB led

?每像素1680萬色

?單線數字控制

?工作電壓：5V DC

?電流要求：每個LED 60mA

?柔性LED結構

?5050 RGB LED與WS2812驅動程序

連接圖:

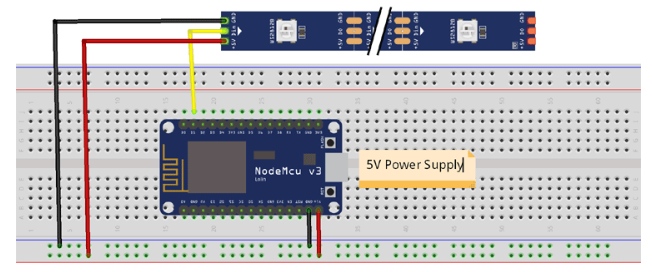

NeoPixel NodeMCU的電路圖如下：

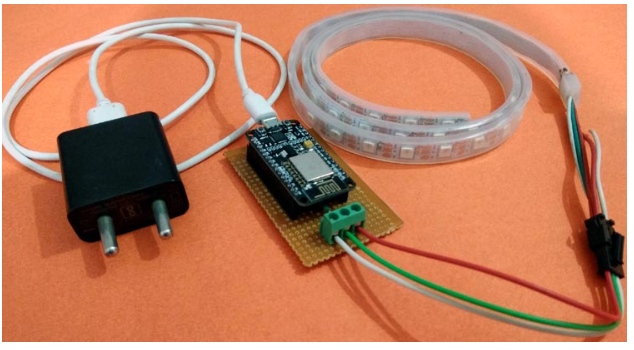

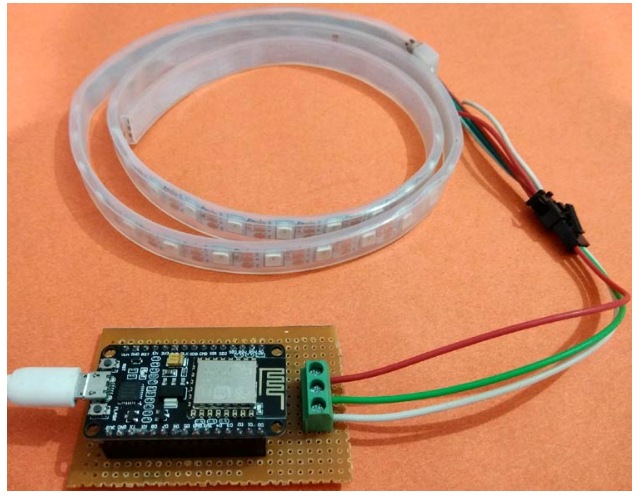

下圖顯示了NeoPixel ESP8266的設置

用于控制新像素的Blynk應用程序設置

Blynk是一款運行在Android和IOS設備上的應用程序，可以使用智能手機控制任何基于物聯網的應用程序。我們以前使用Blynk與NodeMCU和樹莓派來控制LED，也使用Blynk應用程序建立一個氣象站。它允許您為物聯網應用程序創建圖形用戶界面。在這里，我們將設置Blynk應用程序，使用NodeMCU ESP8266通過Wi-Fi控制NeoPixel LED。

所以首先從Google Play商店下載并安裝Blynk應用程序(IOS用戶可以從App store下載)，并使用您的電子郵件id和密碼注冊。

創建一個新項目：

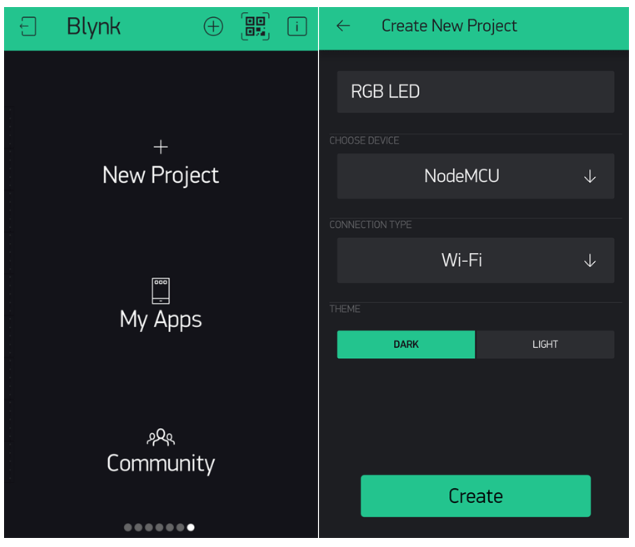

安裝成功后，打開應用程序，點擊“新建項目”。然后它將彈出一個新屏幕，我們需要在其中設置項目名稱、Board和連接類型等參數。對于這個NeoPixel ESP8266項目，選擇設備為NodeMCU，連接類型為Wi-Fi，然后點擊“創建”。

在成功創建項目之后，我們將在掛號郵件上獲得一個身份驗證ID。保存身份驗證ID以供將來參考。

創建GUI：

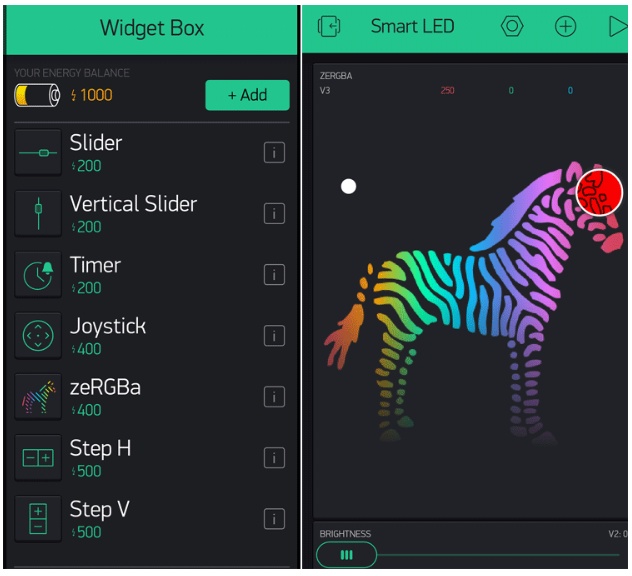

在Blynk中打開項目，單擊“+”符號來添加控件來控制NeoPixel。在我們的例子中，我們需要一個RGB顏色選擇器，它被列為“zeRGBa”和一個滑塊，將用于LED條的亮度控制。

在Widgets中設置參數：

在拖動小部件之后，它們現在設置用于將顏色和亮度值發送給NodeMCU的參數。

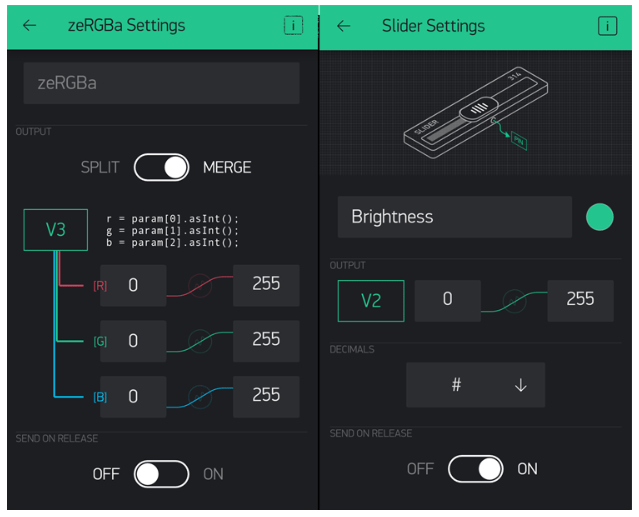

點擊ZeRGBa，進入ZeRGBa設置，將輸出選項設置為“合并”，將引腳設置為“V3”，如下圖所示。類似地，在滑塊設置中，將輸出引腳設置為“V2”。

編程N(yùn)odeMCU使用Wi-Fi控制NeoPixel

成功完成Blynk應用程序設置后，現在使用Arduino IDE在NodeMCU中上傳代碼。

要用Arduino IDE編程N(yùn)odeMCU，請進入File - > preferences - >Settings。

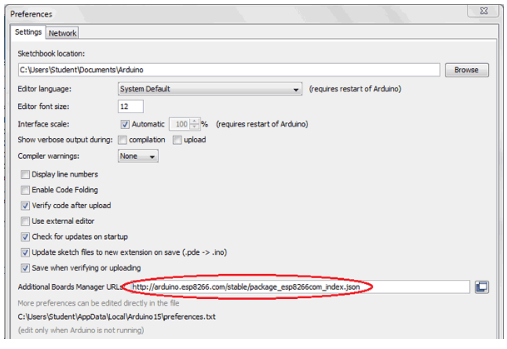

在“附加板管理器URL”字段中輸入，然后單擊“確定”。

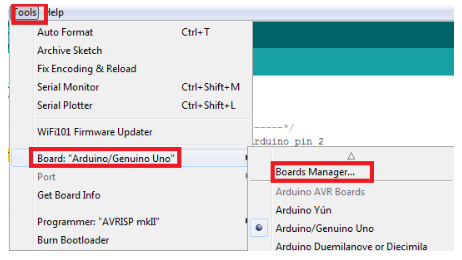

現在轉到Tools > Board > Boards Manager。

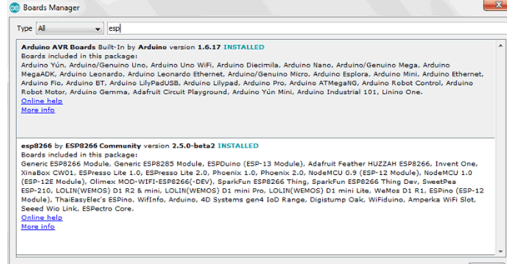

在板管理器窗口中，在搜索框中輸入esp， esp8266將在下面列出?，F(xiàn)在選擇最新版本的電路板并單擊install。

安裝完成后，進入“工具>單板> NodeMCU 1.0(ESP-12E模塊)”。現在您可以使用Arduino IDE對NodeMCU進行編程。

完整的代碼連同視頻在最后給出。代碼的逐步解釋如下所示。

首先，包括所有必需的庫。打開Arduino IDE，然后轉到選項卡Sketch并單擊選項Include Library-> Manage Libraries。在搜索框中搜索Blynk，下載并安裝ESP8266版本的Blynk軟件包。

要包含F(xiàn)astLED.h庫，請從這里下載庫并使用include ZIP library選項包含它。

現在，在代碼中定義所有參數，如使用的LED數量，LED類型和顏色順序。另外，定義RGB LED的數據輸入引腳連接的數據引腳D1。然后，在ssid[]中定義您的Wi-Fi用戶名和密碼，并傳遞一個數組[]。在auth[]數組中，寫入我們之前保存的Blynk身份驗證ID。

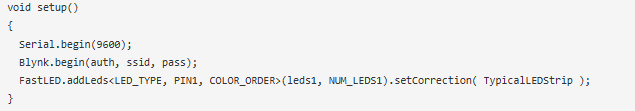

在setup()函數中，使用serial初始化串行通信。使用Blynk.begin開始并連接到Blynk云。另外，使用FastLED.addLeds設置LED的類型和數量。

在infinite loop()中，我們使用Blynk.run()檢查來自Blynk GUI的傳入命令并相應地執行操作。

這里寫入BLYNK_WRITE函數來檢查V3和V2虛擬終端的傳入數據，然后將它們分配到三個不同的變量中。這里的變量r， g， b表示所選顏色的Red， Green和Blue代碼的值。同樣，這里的數據用于存儲LED的亮度值。然后將這些值發送給用于驅動LED條的函數static1。

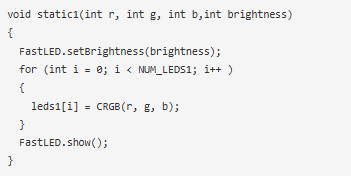

Static1()函數用于驅動LED燈條，控制LED燈條的亮度。和FastLED。setBrightness用于設置LED的亮度。同樣FastLED。顯示功能用于根據需要的顏色驅動LED。

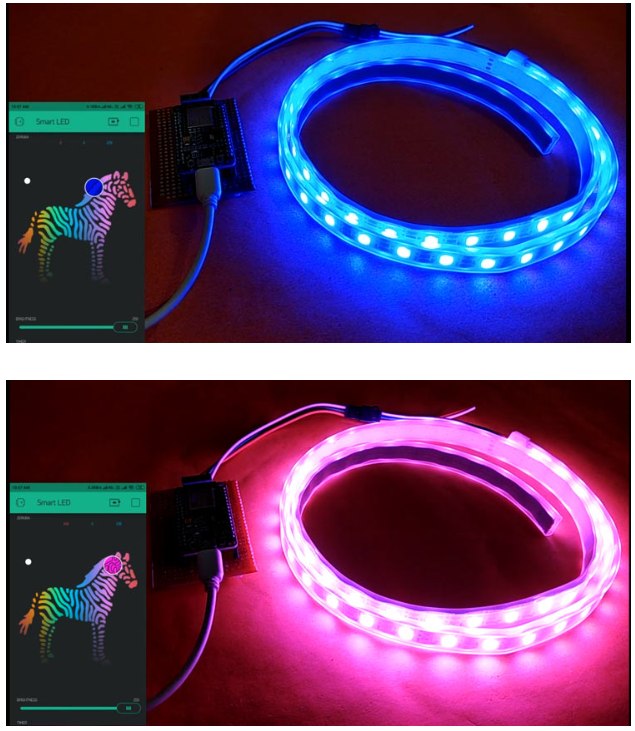

使用Arduino IDE將完整的代碼上傳到NodeMCU后，您可以在Blynk移動應用程序中控制NeoPixels LED條的顏色和亮度，如下圖所示。
