根據一份報告，到2020年，全球?qū)⒂谐^204億個聯網設備。物聯網平臺是互聯設備增長的主要推動者。為了將設備連接到互聯網，它們提供許多集成服務和基礎設施，如數據存儲、連接、顯示、控制等。因此，它們減少了部署物聯網解決方案所需的工作量和投資，這是一些最成功的物聯網解決方案背后的主要原因之一。

我們已經熟悉了一些流行的物聯網平臺，如ThingSpeak， Adafruit IO， Blynk等，并已經使用這些平臺構建了許多物聯網項目。但除了這些平臺之外，還有一些工業級物聯網平臺，如亞馬遜網絡服務、微軟Azure和IBM沃森，它們經常被大型行業用于存儲和分析從物聯網設備收集的數據。這些平臺更安全，并提供許多有用的服務，從獲取數據到使用機器學習算法進行分析。

在本教程中，我們將學習IBM Watson平臺，它是在安全性和兼容性方面最好的物聯網平臺之一。IBM Watson或Bluemix是一個云平臺，支持許多產品和服務，如計算基礎設施和服務、物聯網、數據分析、移動應用服務、存儲等。該平臺兼容MQTT協議、HTTP和REST api。對于初學者來說，可能很難使用這個平臺。

在本教程中，我們將設置IBM Watson帳戶，并使用ESP32模塊將DHT11溫度和濕度數據發送給它。我們還將借助圖形將這些數據可視化。以前我們使用ESP32來構建許多基于物聯網的應用程序，如果您是ESP32新手，請開始使用ESP32教程。

所需的材料

?ESP32董事會

?DHT11溫濕度傳感器

?公母線

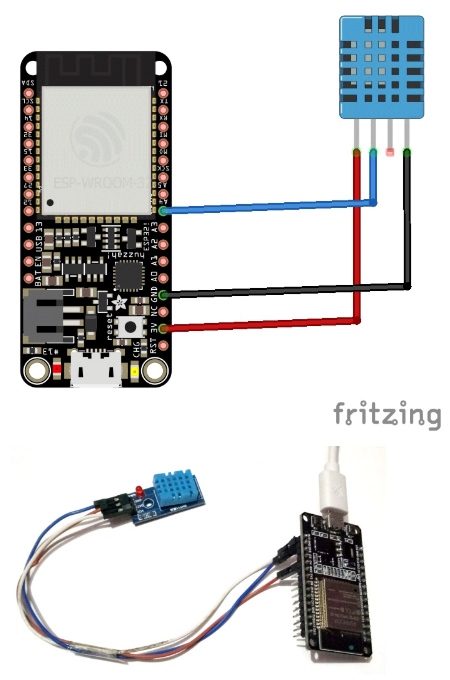

線路圖

硬件只涉及ESP32和DHT11傳感器。DHT11信號引腳接D4， DHT11的Vdd和GND引腳分別接ESP32的3.3v和GND引腳。

我們之前將DHT11傳感器數據發送到許多其他物聯網云以建立氣象站

?基于物聯網的溫濕度監測使用BLYNK， ESP8266和DHT11傳感器

?基于物聯網的樹莓派氣象站，使用DHT11和BMP180傳感器

?使用樹莓派和辣椒進行云上溫度和濕度監測

?Arduino接口與Node-RED監測網頁上的溫度和濕度

?物聯網無線氣象站使用Arduino， ESP8266和ThingSpeak

IBM沃森物聯網平臺的設置帳戶

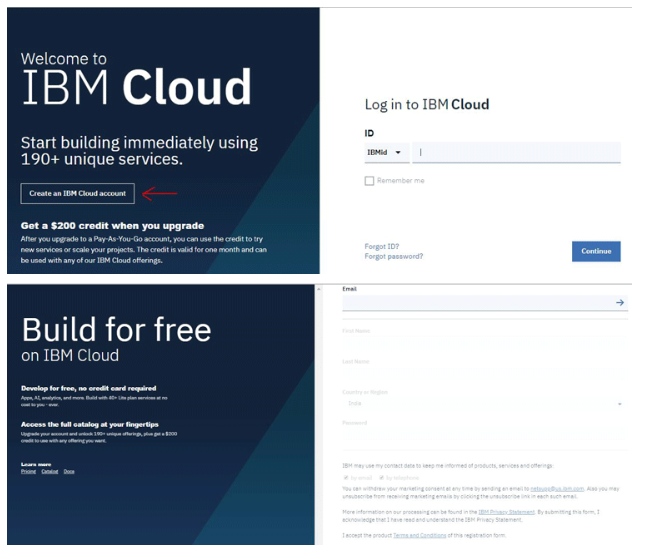

要在IBM Watson平臺上創建帳戶，請轉到IBM云頁面并單擊創建IBM帳戶。輸入您的詳細信息并單擊創建帳戶，如下所示。

2. 要在IBM平臺上使用任何服務，我們必須為它創建資源。因此，使用您的憑據登錄(請注意，IBMid是您用于創建帳戶的電子郵件id)，您將被重定向到IBM云網站?，F(xiàn)在，單擊Create Resource。

3. IBM Cloud提供了許多服務，所有這些服務都可以在參考資料列表中看到。因為我們想要使用物聯網服務。點擊物聯網，點擊物聯網平臺。

4. 下一頁上有一些預先填寫的信息，保留這些信息，然后單擊Create。

5. 現在我們已經準備好了物聯網資源。通過單擊Launch啟動創建的資源。

6. 現在，您將被重定向到物聯網頁面。在這里，添加您的設備以將其連接到物聯網平臺。單擊Add device。

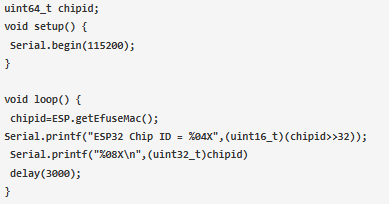

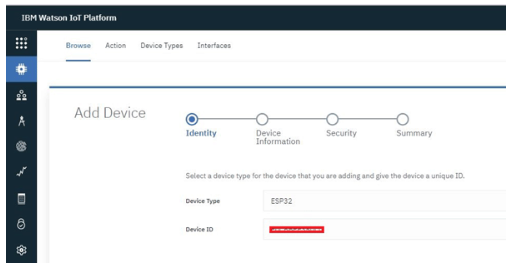

7. 在下一頁填寫設備詳細信息。在設備類型中給出名稱，設備ID將是該設備的MAC地址。您可以使用下面的代碼找到ESP32的MAC地址

MAC地址將打印在串行監視器上，復制該數字并粘貼在設備ID中。單擊Next。

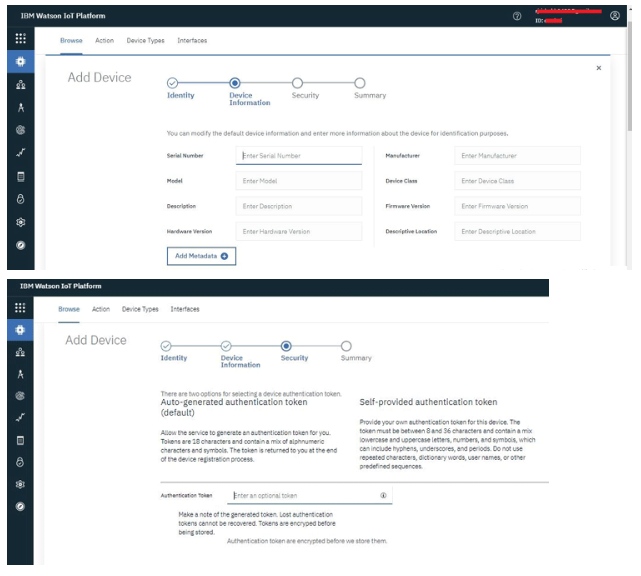

8. 下一頁，有一些與設備相關的信息。保留這些信息，然后單擊下一步。Security部分也一樣，保留它不填充，然后單擊next，如圖所示。

9. 在最后一頁作為Summary，單擊Finish。

10. 現在，我們已經成功創建了設備，設備憑據將顯示在下一頁上。復制所有憑證并將其保存在某個地方。代碼中將需要它們。

11. 單擊Devices，您將看到ESP32已成功創建，但未連接?，F(xiàn)在，我們將通過編寫代碼將ESP32與該平臺連接起來。

12. 要以圖形格式顯示溫度和濕度，請通過進入設備并單擊使用概況板創建模板。

13. 現在，單擊Add New Card。在這里，您將找到要顯示的不同類型的圖形。我們將使用折線圖，所以繼續點擊折線圖。

14. 選擇我們之前創建的設備并單擊Next。在下一頁點擊連接新數據集。

15. 現在，輸入要顯示在圖上的數據。我們將在status1事件上發送溫度值(代碼中提到了status1變量)。將屬性和名稱設置為溫度，類型設置為數字，單位設置為攝氏度，然后單擊Next。

16. 選擇圖形大小，點擊下一步，然后在下一頁選擇圖形顏色，點擊提交。

17. 現在，您將看到如下所示的圖表。重復以上步驟制作另一個濕度圖，并將事件設為status2，屬性和名稱設為濕度，值設為Number，單位設為%。

18. 實現IBM云和ESP32之間的通信。轉到安全選項并單擊連接安全。

19. 在默認規則下，選擇安全級別為TLS可選，然后單擊保存。

就是這樣。我們已經成功地為ESP32建立了IBM沃森物聯網平臺?，F(xiàn)在，我們需要編寫將溫度和濕度值發送到該平臺的代碼。

代碼與說明

在繼續之前，請確保您已經安裝了ESP32板文件，如果您沒有板文件，請按照我們之前關于ESP32的教程了解如何安裝板文件。

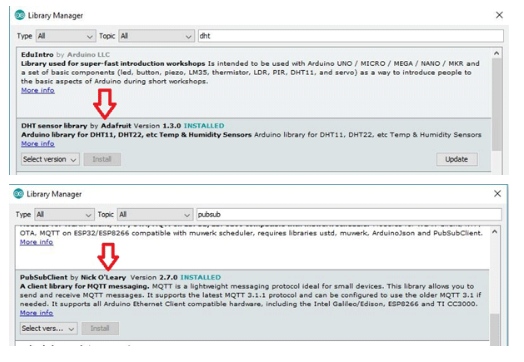

現在，為DHT傳感器和PubSub客戶機安裝庫。去sketch ->包括庫->管理庫。然后搜索DHT和PubSubClient庫，然后安裝它。

在這里我們解釋了完整的程序，以了解項目的工作原理。

首先，包括Wi-Fi、PubSubClient和DHT的庫。因為我們使用MQTT協議來發送和接收消息，所以我們需要PubSubClient。該庫使用MQTT協議訂閱和發布數據。

定義dhtpin和DHT傳感器類型的一些變量。此外，我們需要定義在Watson平臺上添加設備時復制的所有憑據，如下所示。

在字符變量中添加Wi-Fi憑據作為SSID和密碼。

現在，提供我們將發布數據的鏈接。此外，提供我們將發布數據的主題。我們有2個主題，一個是溫度，另一個是濕度，分別命名為status1和status2。給出驗證方法為“use-token-auth”，然后定義clientID，如下所示。

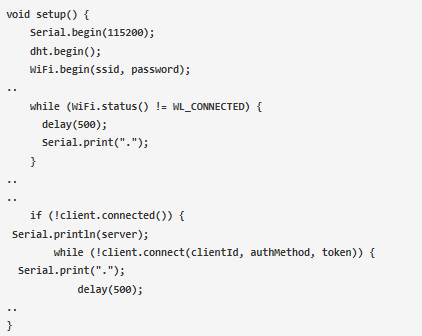

在void Setup函數中，使用.begin()函數初始化串行監視器，DHT傳感器和Wi-Fi。然后將模塊與Wi-Fi連接。建立連接后，使用給定的憑據將模塊連接到IBM Watson平臺。

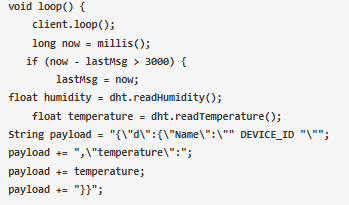

在void loop函數中，從DHT傳感器獲取溫度和濕度數據并存儲在兩個不同的變量中。然后將此有效負載作為字符串發送。我們需要創建兩個字符串，一個用于溫度，另一個用于濕度，每秒鐘發送一次數據。

類似地，為濕度創建一個字符串。

現在我們已經完成了編碼部分。您可以在本教程的末尾找到完整的代碼和演示視頻。

從ESP32上傳數據到IBM沃森物聯網云

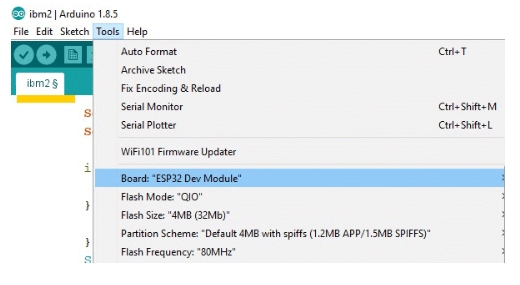

最后根據接線圖將DHT傳感器與數字引腳4連接，并在工具菜單中選擇ESP32 Dev模塊上傳代碼。

檢查IBM Watson上傳的數據

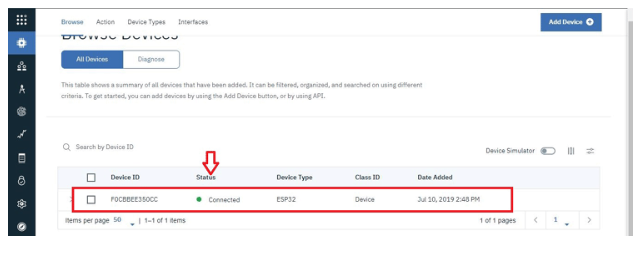

現在，是時候檢查IBM Watson平臺上上傳的數據了。一旦您的模塊與Wi-Fi連接，您將看到IBM Watson平臺上的連接狀態，如下所示。

1. 轉到Boards并單擊Usage Overview選項。

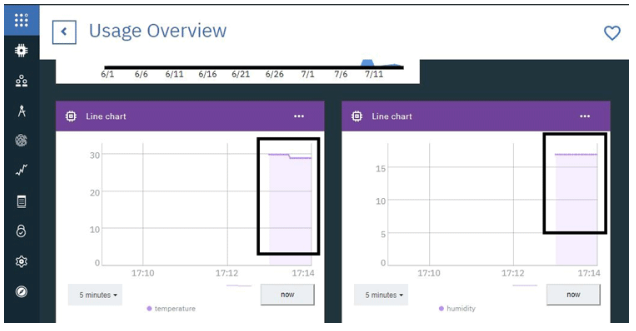

2. 這里創建了兩個圖表，用于查看每秒鐘更新的溫度和濕度值，如下所示。

3. 通過在儀表板中選擇適當?shù)倪x項，可以看到不同格式的值，如圖表形式或儀表。

IBM Watson平臺還有許多其他特性需要探索。這就是ESP32如何將數據發送到IBM沃森云平臺
