如今，世界都在尋求舒適，制造物聯網設備是緩解生活方式的最佳解決方案。就像我們可以控制家用電器、門鎖、使用智能手機或網絡服務器的機器。在這里，我們也用MIT app Inventor設計的Android應用做同樣的事情。之前，我們使用Blynk Android App來控制家用電器。

MIT App Inventor是一個面向Android的開源web應用程序。它最初是由谷歌創建的，但現在由麻省理工學院(MIT)維護。通過使用MIT app inventor，初學者也可以輕松地為Android創建軟件應用程序。麻省理工學院的應用程序發明者使用圖形界面，用戶可以在其中拖放可視化對象來創建可以在安卓設備上運行的應用程序。

在MIT app inventor上設計完應用后，你可以使用二維碼將其下載到安卓手機上，或者你可以在你的電腦上下載它的APK，然后安裝到你的智能手機上。之后，我們將應用程序連接到ESP8266，控制家電。

組件的要求

?NodeMCU

?燈

?5 v繼電器

?跳線

繼電器

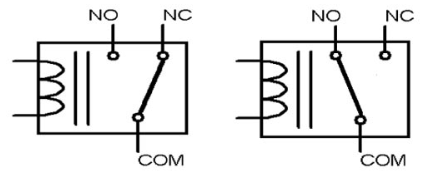

繼電器是一種電動開關。當我們必須用一個信號控制許多電路時，就使用繼電器。因此，通過使用繼電器，我們可以用電地接通/關閉電路。繼電器由小電流控制，并能接通和關閉大電流。一般繼電器有五個端子，如下圖所示：

當線圈不加電壓時，COM端子將連接到NC(常閉)端子。當電壓施加到線圈上時，產生的電磁場吸引電樞，COM和NO(常開)端子連接，這允許更大的電流流動。

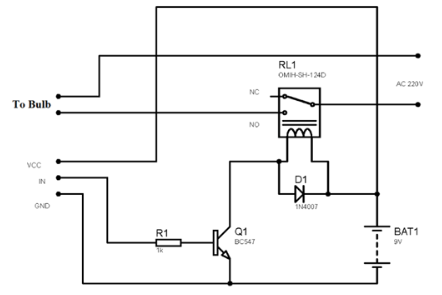

由晶體管、二極管和電阻組成的小型驅動電路用于配置繼電器。晶體管用于放大電流，電阻器用于向晶體管提供偏置，在晶體管關斷的情況下，二極管用于防止反向電流流過，這里我們使用6V繼電器模塊。

線路圖

繼電器與NodeMCU引腳連接，用于控制家用電器。

現在我們將代碼上傳到NodeMCU，以創建一個用于控制家用電器的簡單HTTP web服務器。我們將使用HTTP GET方法在NodeMCU和Android APP之間進行通信。

編程代碼說明

最后給出了MIT設計的Android app控制家電項目的完整代碼。下面我們將解釋代碼的功能，以便您了解代碼實際是如何工作的。

包括ESP8166 wifi模塊的庫，并輸入wifi名稱和密碼。

在void setup函數中，該函數將嘗試連接到wifi。這個進程在循環中執行，這意味著它將運行直到連接到wifi。所以，在輸入你的wifi名和密碼之前一定要小心。

在void循環中，它將檢查客戶端可用性并根據輸入執行操作。

現在檢查你的web服務器是否正常工作，打開你的瀏覽器，使用下面的url打開或關閉你的燈。

其中192.168.1.40為NodeMCU的IP地址。您可以在串行監視器中找到NodeMCU的IP地址。當您在Arduino IDE中運行代碼時，它將在串行監視器上打印設備的IP地址。因此，將確認web服務器是否工作。

使用MIT APP Inventor創建一個Android應用程序

現在，我們將使用MIT應用Inventor創建一個android應用程序，使用以下步驟來控制光線：

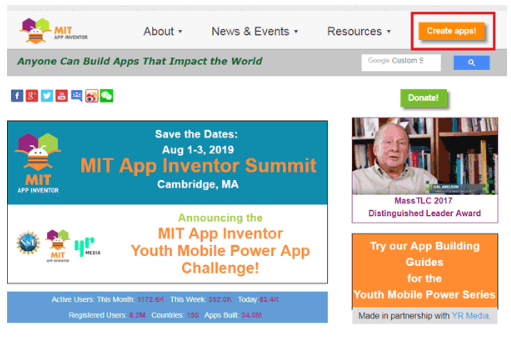

首先登陸MIT應用程序發明者的網站

然后點擊右上角的“創建應用程序”。

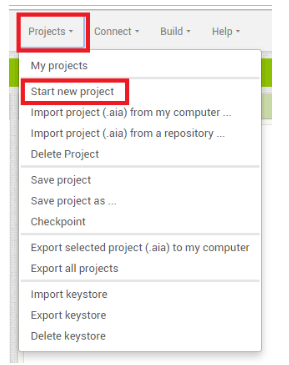

現在在下一個屏幕中單擊“Projects”，然后單擊“Start new project”。

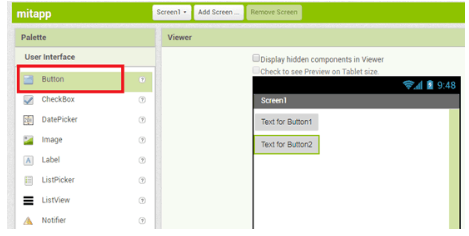

現在點擊“Button”，在主屏幕上拖放兩個按鈕。您可以在右側的選項按鈕上輸入您選擇的名稱。

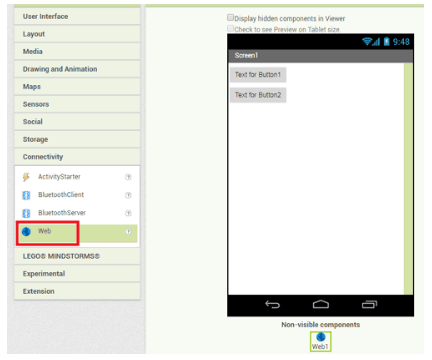

在此之后，點擊“連接性”并在主屏幕上拖放web組件。

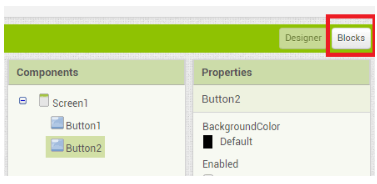

現在點擊“Blocks”在你的應用中添加Blocks。

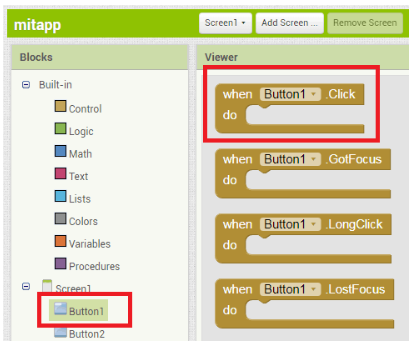

現在在blocks菜單中單擊button1，然后單擊標記的紅色選項。

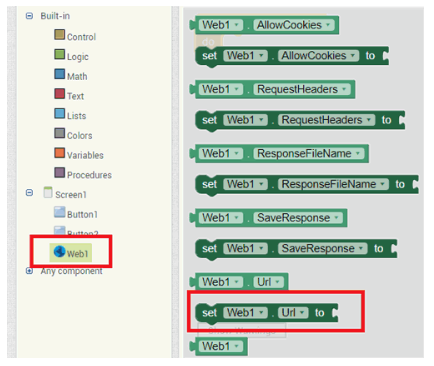

之后點擊web1。向下滾動并選擇紅色標記的塊。

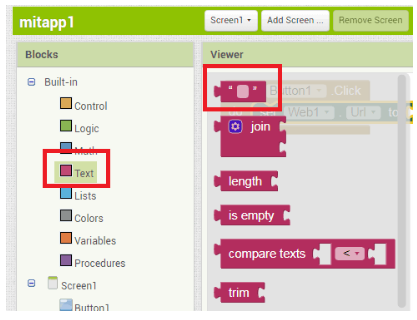

現在單擊文本菜單并選擇第一個選項。在文本菜單中輸入您的URL。

之后，再次點擊web1，然后選擇標記為紅色的選項。

對“Button2”執行相同的步驟。

現在應用程序已經準備好下載，只需點擊“構建”獲取apk文件。此外，有兩種下載方式，一種是通過二維碼下載，另一種是直接在PC上下載，然后再安裝到安卓系統上。

現在你的應用程序已經準備好了，你可以使用應用程序上的開關按鈕來控制燈光。

這就是你如何使用這個基于物聯網的安卓應用程序來控制家用電器或任何電氣設備。也可以使用Blynk應用程序檢查我們以前的家庭自動化項目。

本文編譯自iotdesignpro
