ESP32是流行的ESP8266 Wi-Fi模塊的繼承者，具有許多先進的功能，例如內置Wi-Fi的雙核32位CPU和具有足夠數量的30個I/O引腳的雙模藍牙。它能夠在工業環境中可靠地工作，工作溫度范圍為-40°C至+125°C。它有各種各樣的外設，如電容觸摸，adc, dac， UART， SPI， I2C等。除此之外，它還有一個內置霍爾效應傳感器和一個內置溫度傳感器。

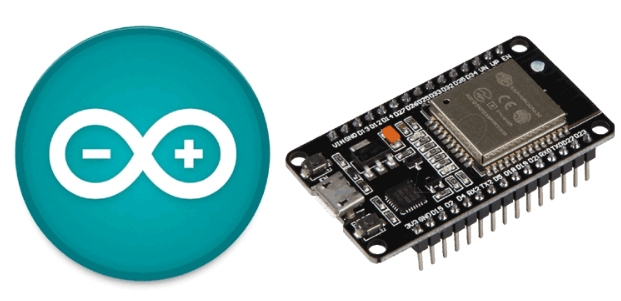

ESP32可以直接從Arduino IDE編程，這使得它很容易為Arduino開發人員的大型社區工作。在這個ESP32入門教程中，我們將在Arduino IDE中配置ESP32并將其編程為閃爍LED。那么，讓我們從ESP32開發板開始。

所需的材料

?ESP32模塊

?USB電纜

?Arduino IDE

ESP32規格和輸出

在我們真正開始ESP32編程之前，讓我們首先檢查ESP32的規格。如前所述，它有一個雙核處理器，這意味著它有兩個處理器。ESP32將在160MHz至240MHz的分線板和模塊上運行，這對于任何需要帶連接選項的微控制器來說都是一個非常好的速度。

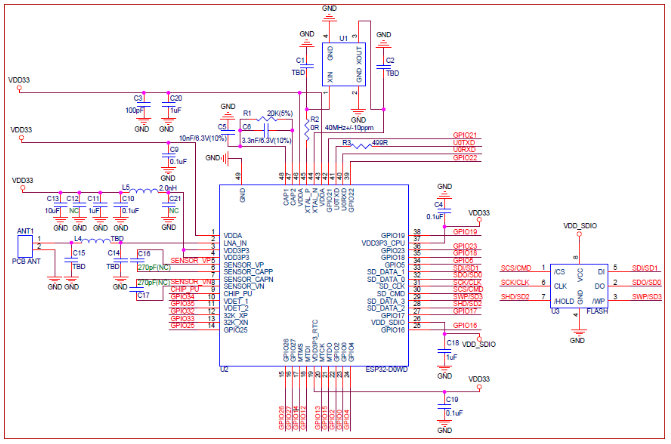

正如您所看到的，ESP32中使用的處理器是ESP-WROOM-32，這是一個32位微處理器。下圖為ESP32的原理圖：

任何基本的ESP32電路設計都可以分為八個主要部分：

?電力供應

?上電順序和系統復位

?閃光

?晶體振蕩器

?射頻

?ADC

?外部電容器

?UART

它有幾個按鈕和led，解釋如下：

?微型USB接口：該接口用于將ESP32連接到我們的計算機上，通過USB電纜進行編程。

?Boot Button: Boot Button用于點擊Arduino IDE上的上傳圖標后，將程序從Arduino IDE上傳到ESP32。請確保不要按Boot按鈕的EN按鈕，否則ESP將進入固件上傳模式。

?EN按鈕：EN按鈕用于復位ESP模塊。

?上電指示燈：用于指示電源，上電時為紅色。

?I/O引腳：ESP32比ESP8266有更多的引腳，使用ESP32，您可以決定哪些引腳是UART， SPI或I2C。您只需要在代碼上設置，由于ESP32芯片的多路復用功能，這成為可能。如果您沒有在代碼上設置它們，則引腳將作為默認值使用。

有關引腳描述的更多詳細信息，請參閱ESP32數據表。

USB-UART橋接控制器：USB到UART橋接控制器是一個完全集成的USB到UART控制器，為具有UART接口的設備提供USB連接。

在Arduino IDE中準備ESP32

第一步：首先你需要下載并安裝Arduino IDE軟件。如果您已經在PC上安裝了Arduino IDE，那么請確保它是最新版本的IDE，因?yàn)榕f版本不包括ESP32板。

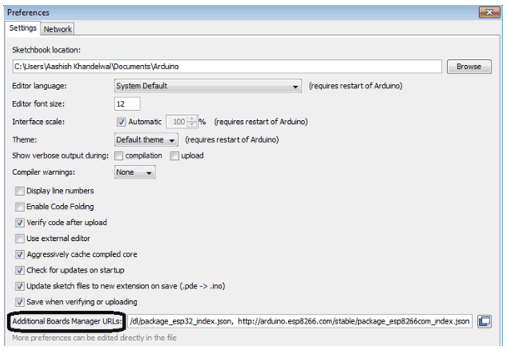

步驟2：安裝后，打開IDE，進入文件->首選項，打開首選項窗口，看到“附加板管理器URL”如下：

步驟3：此框可能是空的或包含一些其他的URL，如果你以前使用過它的ESP8266。如果框中已經包含另一個URL，則只需將下面的URL粘貼到此框中，然后通過使用逗號(,)分隔另一個URL進行粘貼。

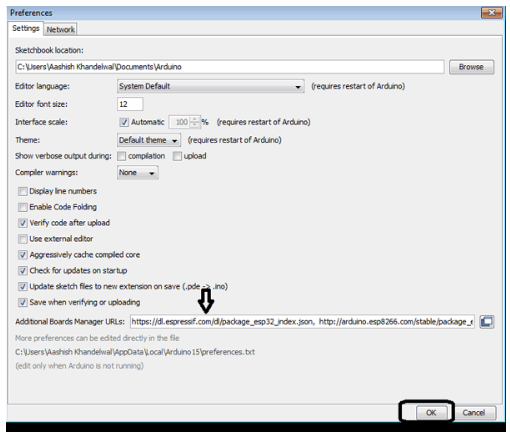

第4步：粘貼給定的URL后，我的窗口看起來像這樣，因?yàn)槲乙呀?jīng)使用了ESP82666，現在按下OK，窗口將消失。

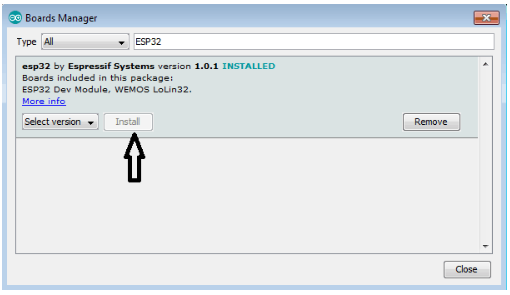

第五步：現在進入Tools-> Board-> Board Manager，搜索ESP32并按install，安裝需要一些時間，請確保您有互聯網連接;安裝后，您的窗口看起來像這樣：

在此之后，關閉板管理器窗口，您的Arduino IDE準備對ESP32進行編程。

基于Arduino IDE的ESP32編程

現在您已經準備好根據您的要求使用Arduino IDE對ESP32進行編程。以下是使用Arduino IDE對ESP32進行編程所需的步驟。在這里，我們將使用Arduino IDE在ESP32上上傳一個LED binky程序。

步驟1：首先，使用micro-USB電纜將ESP32連接到計算機上，確保與PC連接后紅色LED燈亮。

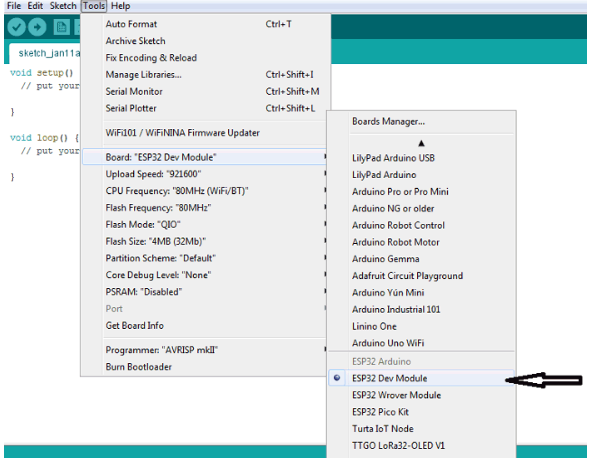

第二步：現在你必須選擇你的董事會;進入Tools-> Boards，選擇“ESP32 Dev Module”。

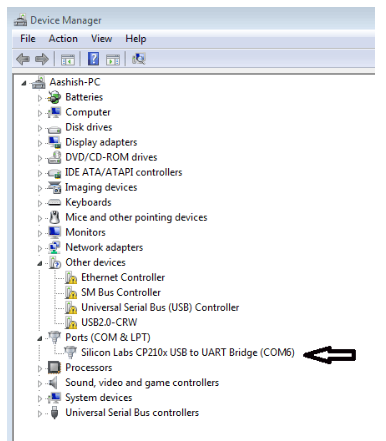

步驟3：現在打開設備管理器并檢查連接到哪個com端口ESP32。這里，我的ESP連接到端口6。

第四步：再次打開Arduino IDE，粘貼給定的LED閃爍程序：

在ESP32中，內部LED連接到引腳號。2;所以我把超感知覺的引腳定義為高或低。這個代碼使LED每1秒閃爍一次，你可以通過改變延遲來改變間隔。

步驟5：要在ESP32中上傳代碼，單擊上傳按鈕。

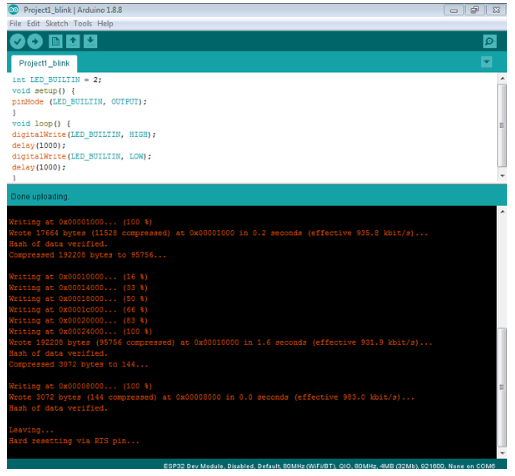

上傳代碼后，您將看到這樣一個窗口，如果您之前所做的一切都是正確的，則會發現“完成上傳”。

現在看看你的ESP模塊，你會發現模塊的LED每隔1秒閃爍一次。您也可以將LED與ESP32外部連接，在這種情況下，您必須更改連接LED的PIN。

ESP32 LED閃爍項目的工作

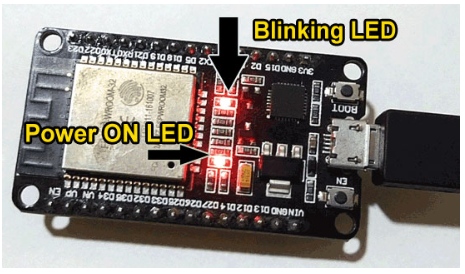

正確完成上述步驟后，您可以使用ESP32閃爍LED，因此在這里我向您展示一些圖片來演示它是如何工作的：

這就是我們?nèi)绾问褂肊SP32和Arduino IDE成功地眨眼LED。完整的代碼如下所示。您也可以將外置LED與ESP32的一些GPIO引腳連接，只需更改引腳編號即可。在代碼中。

代碼

本文編譯自iotdesignpro
